Конструирование и расчет коробки передач автомобиля модификации ГАЗ - 24

Код: 02.01.01.05.02.19
Разместил: Анна Т.

Чтобы скачать работы – Зарегистрируйся и поучаствуй в развитии сайта
Как тут скачать?

Пояснительная записка (в программе Word) 36 с., 8 табл., 11 рис., 5 источников, на украинском языке
Чертежи (в программе Компас) 6 листов плакатов и чертежей, спецификации 3 листа
ВУЗ Национальный университет «Львовская политехника»

Проект по дисциплине «Конструирование и расчет автомобиля»

В курсовой работе проведен анализ существующих конструкций коробок передач. Рассмотрено основное назначение, требования к коробкам передач, их классификация, составлены конструктивные схемы коробки передач. Выполнено описание выбранной конструкции коробки передач автомобиля ГАЗ – 24. Определены параметров коробки передач, найдены межосевое расстояние, модуль зубчатых колес. Произведен расчет на контактную выносливость поверхностей зубьев и на выносливость при изгибе. Вычислены величин, которые входят в формулы для определения расчетных напряжений. Осуществлен выбор подшипников. В графической части работы были представлены чертежи вала первичного и промежуточного, шестерни, синхронизатора и коробки передач.

Чертежи

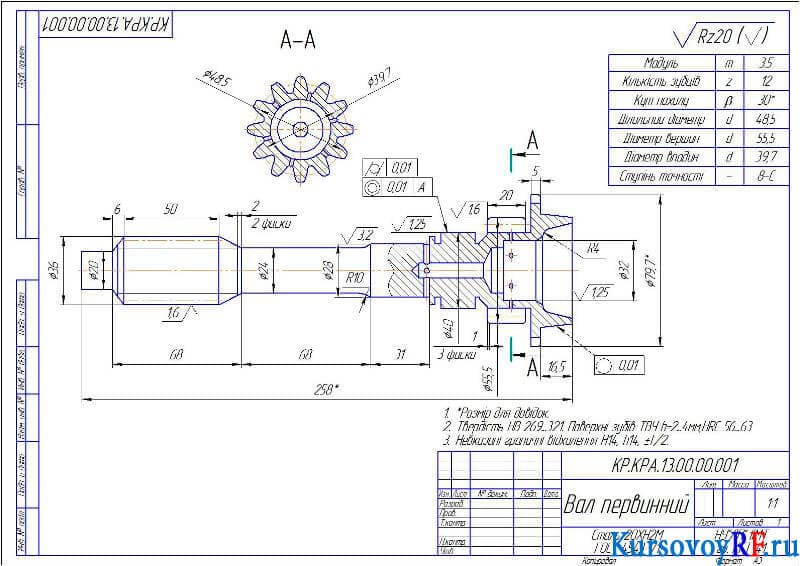

  1. Чертеж Деталь Вал первичный (формат А3)

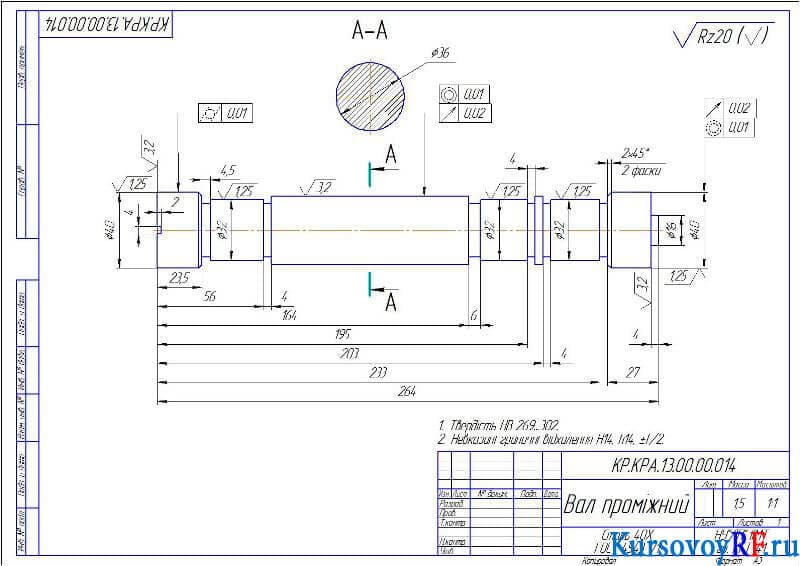

  2. Чертеж Деталь Вал промежуточный (формат А3)

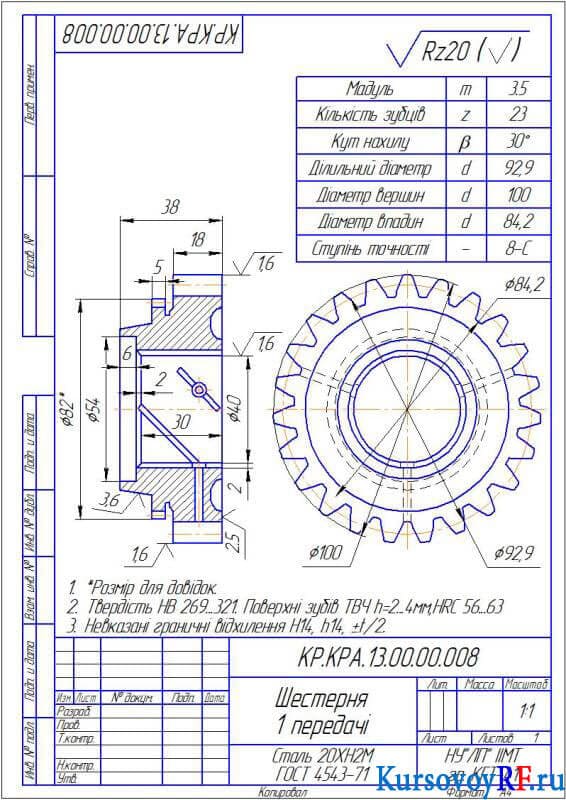

  3. Чертеж Деталь Шестерня первой 1 передачи (формат А4)

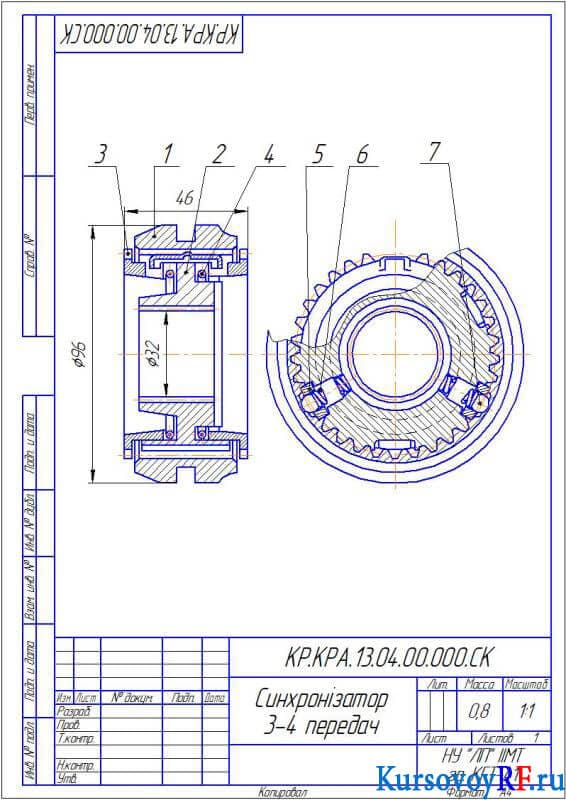

  4. Чертеж Синхронизатор 3-4 передач (формат А4)

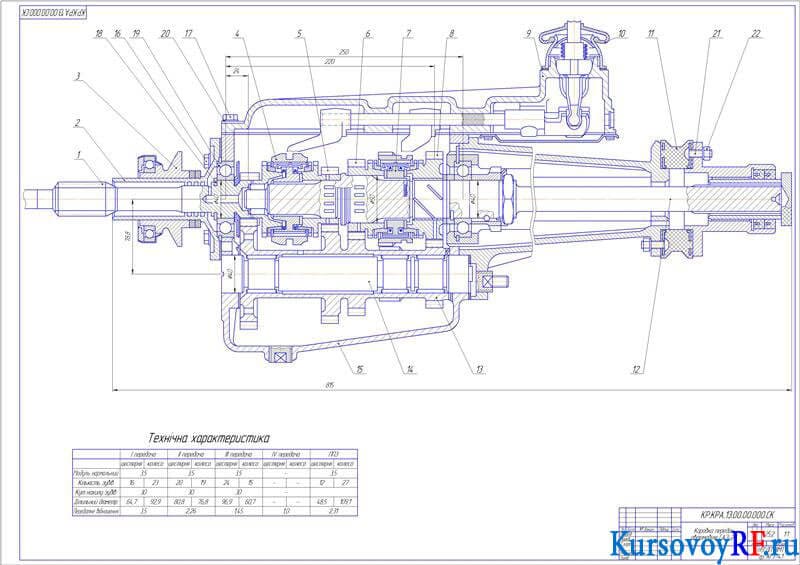

  5. Чертеж Коробка передач автомобиля ГАЗ-24

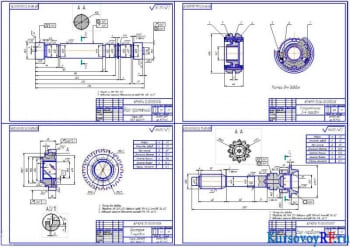

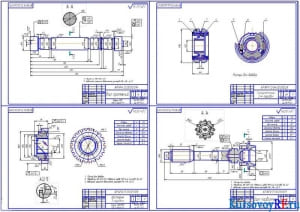

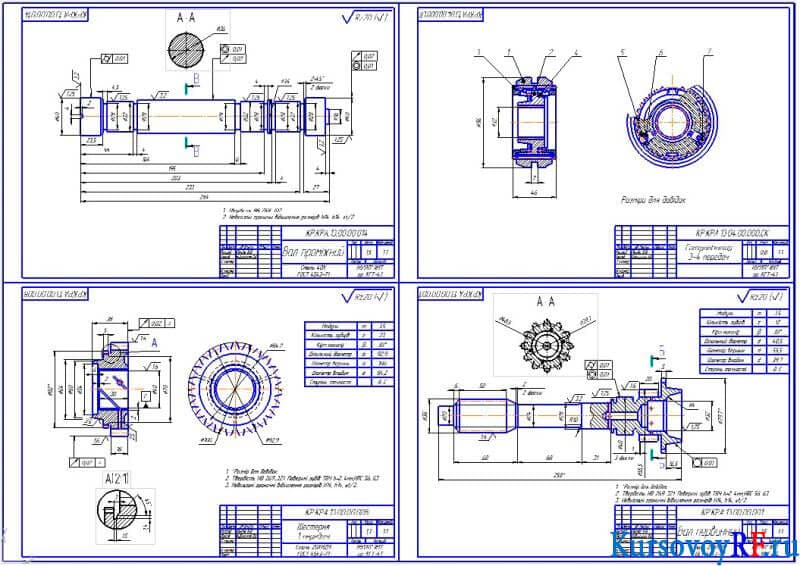

  6. Скомпонованный чертежи деталировки (формат А1)
