Расчёт коробки передач для автомобилей марки ЗИЛ

Код: 02.01.01.05.02.17
Разместил: Анна Т.

Чтобы скачать работы – Зарегистрируйся и поучаствуй в развитии сайта
Как тут скачать?
Закрыть работу?

Пояснительная записка (в программе Word) 62 с., 32 табл., 18 рис., 5 источников
Чертежи (в программе Компас) 5 листов плакатов и чертежей

Проект по дисциплине «Расчет АТ»

В представленной курсовой работе было выполнено краткое описание автомобиля ЗИЛ 5301-ВЕ. Осуществлен расчет потребной мощности двигателя, построен график внешнескоростной характеристики дизеля. Определены придаточные числа элементов трансмиссии, составлена тяговая и динамическая характеристика АТС.  Построена кинематическая схема АТС, выполнен расчет зубатых колес. Рассчитан промежуточный и выходной вал, а также коэффициент запаса проводимый по самому нагруженному сечению вала. Составлена расчетная схема первичного вала, выполнен расчет подшипников, представлена схема коробки передач с указание подшипников.

Чертежи

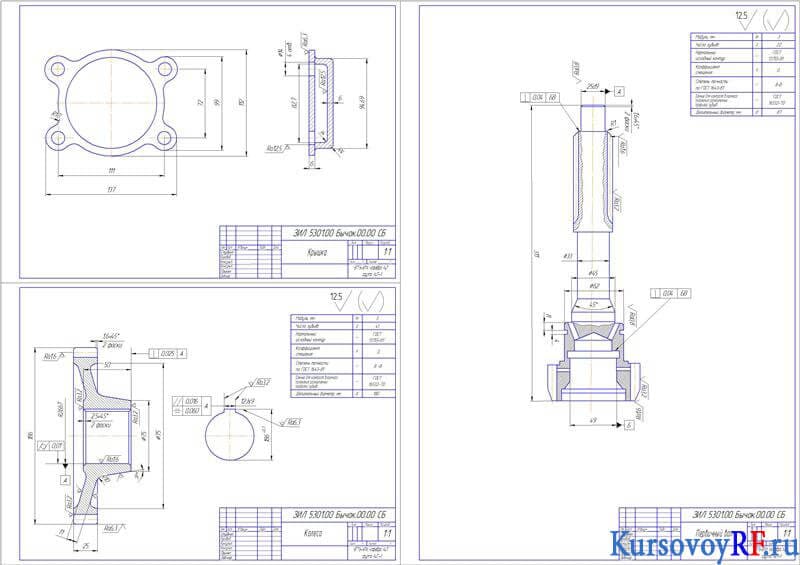

  1. Чертеж Деталировка (крышка, колесо, первичный вал) (формат А)

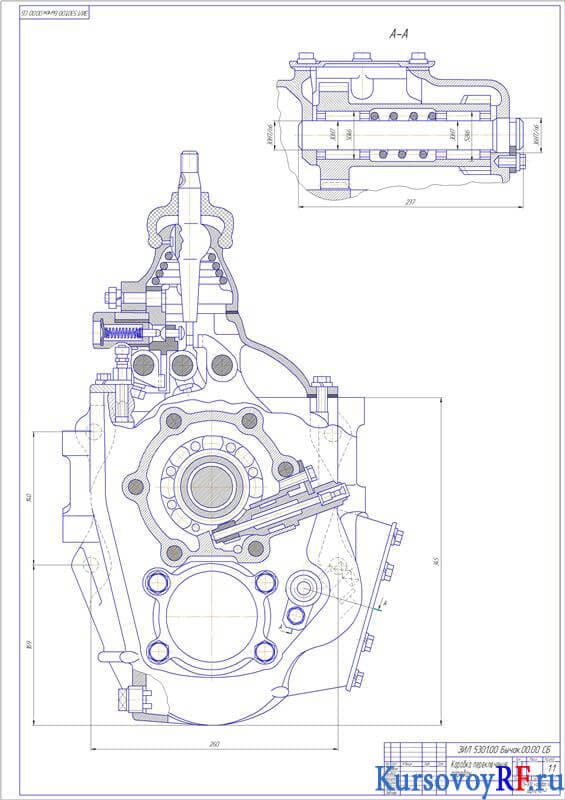

  2. Чертеж Коробка переключения передач (вид сзади) (формат А)

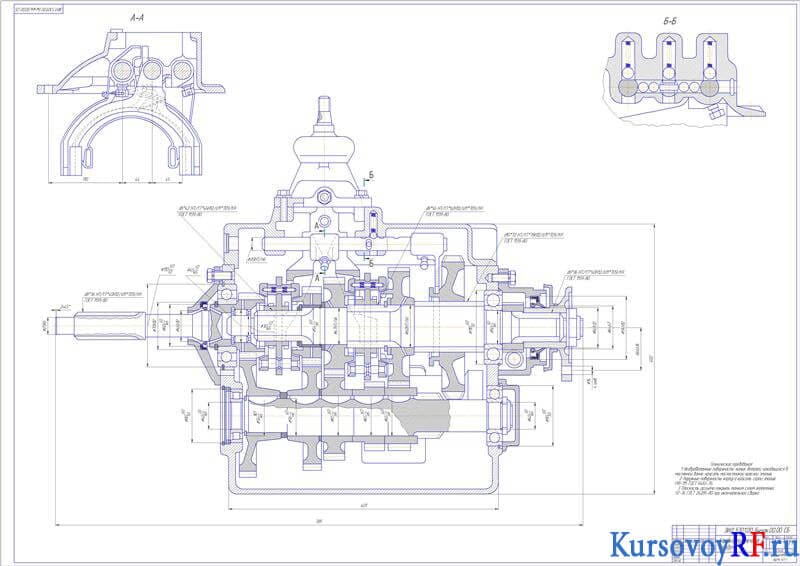

  3. Чертеж Коробка переключения передач (продольный разрез) (формат А)

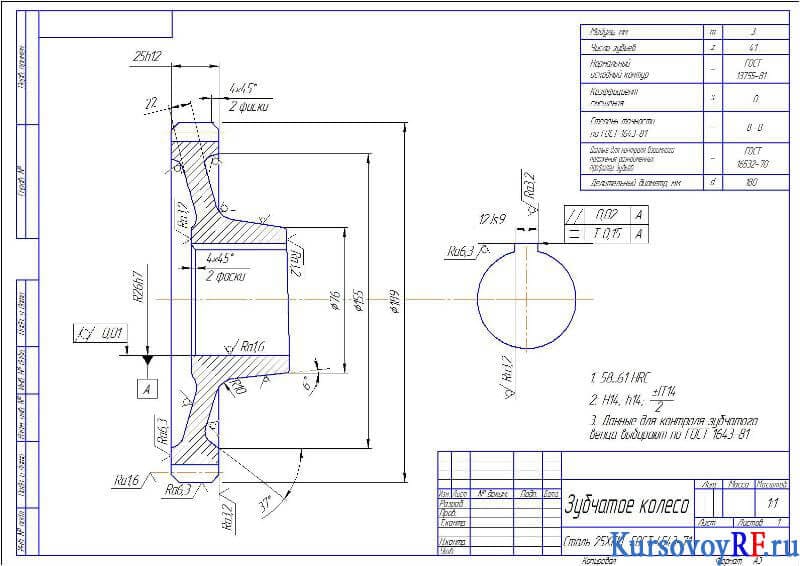

  4. Чертеж Деталь Зубчатое колесо (формат А3)

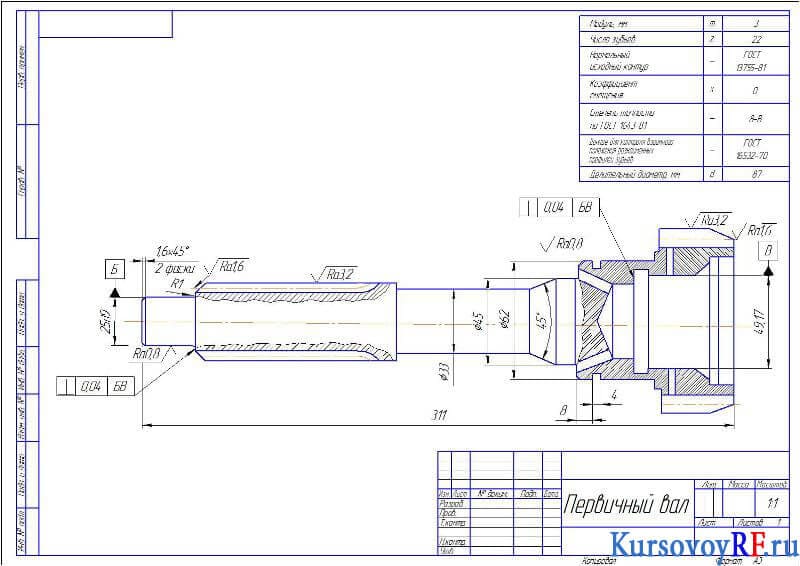

  5. Чертеж Деталь Первичный вал (формат А3)
