Проектирование многоцелевого станка

Описание

В курсовой работе выполнено проектирование многоцелевого станка.

Исходные данные

         nmax = 5000 об/мин - наибольшая частота вращения шпинделя;

         nmin = 300 об/мин - наименьшая частота вращения шпинделя;

         N = 5,5 кВт - мощность электродвигателя постоянного тока.

По мощности выбираем двигатель постоянного тока модели 4ПФ112М.

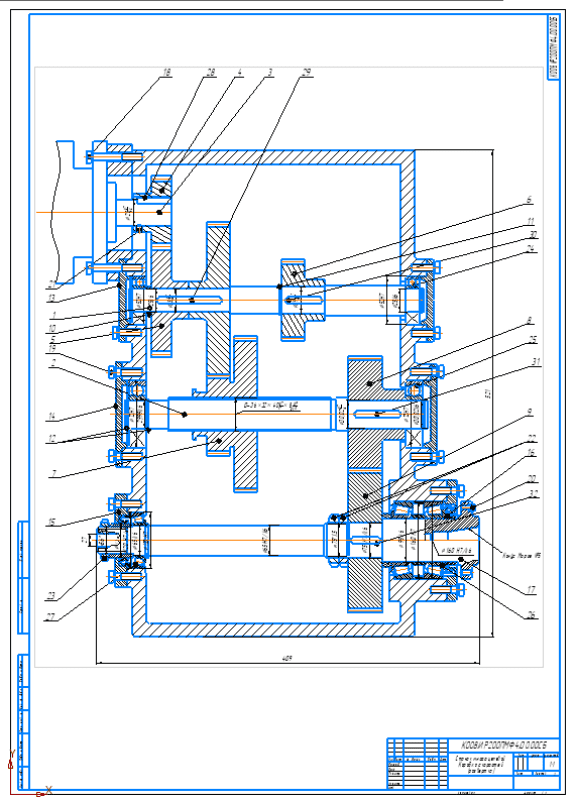

Шпиндельный вал выполняется полым (со сквозным отверстием) со шлицами на внутренней поверхности.

Для этого проведем расчет вала сплошного сечения, на котором нарезаны шлицы.

По расчетам имеем вал d = 45 мм. Из справочников выбираем следующие параметры шлицевого соединения:

номинальный  размер  z x d x D: 8 x 46 x 54;

ширина шлица: b = 9.
