Пояснительная записка (в программе Word) 37 страницы, 10 литературных источников
Чертежи (в программе Компас 3Dv и AvtoCAD) 6 листов, спецификация
Описание
В курсовой работе выполнено проектирование фрезерного станка.
Даны теоретические и экономические обоснования, конструкторско-технологические разработки по созданию широкоуниверсального фрезерного станка типа ТЗ.МРС.08.41
Разработанный станок может быть использован в различных отраслях народного хозяйства, имеющих основные и вспомогательные цеха по обработке металлов.
Целью курсового проекта по МРС является разработка конструкции вертикально-фрезерного широкоуниверсального станка.
Задача – чтобы проектируемый станок был компактным, универсальным, удовлетворял всем требованиям по технологической, технической части, виброактивности, технике безопасности.
В данном курсовом проекте был разработан вертикально-фрезерный станок специального назначения.

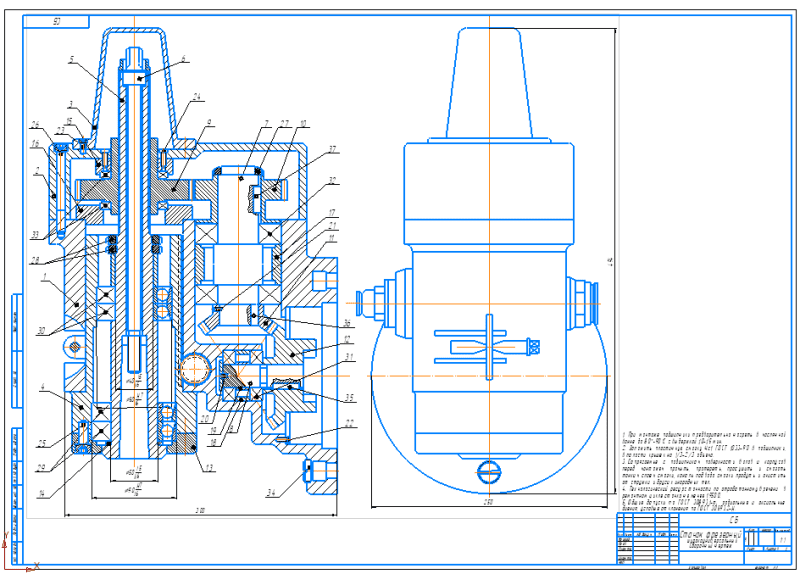

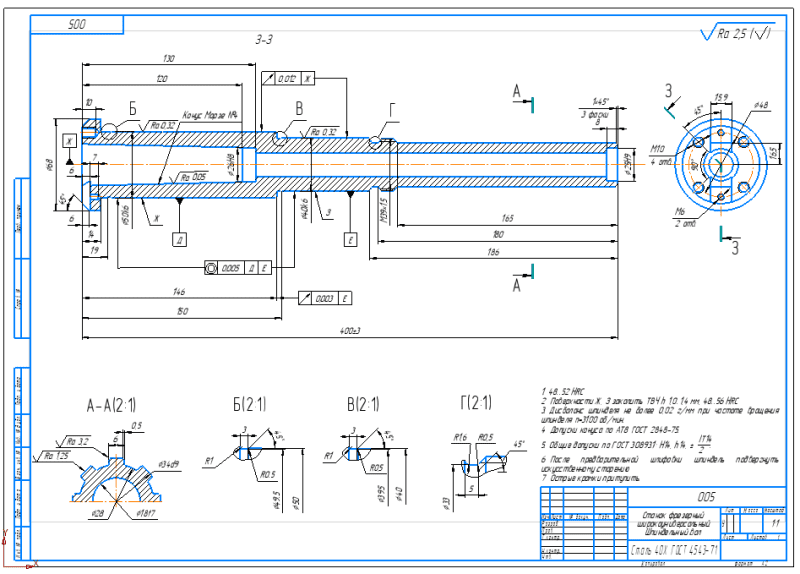

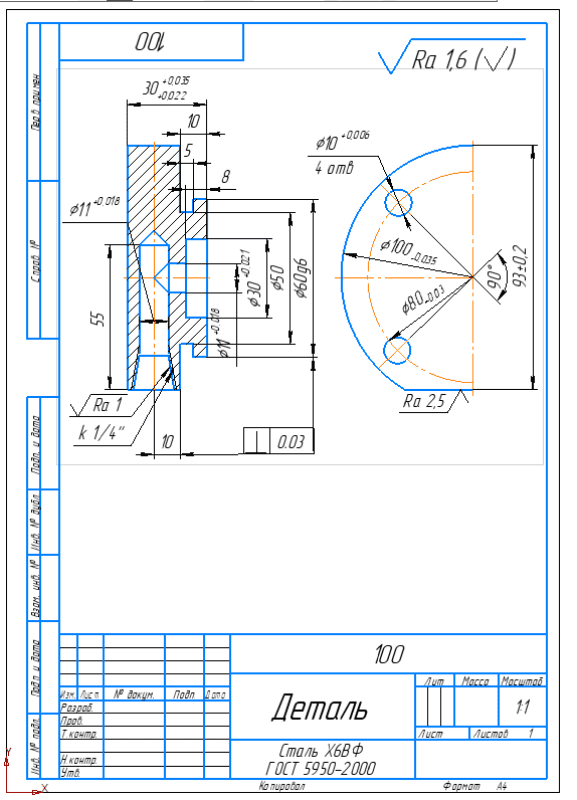

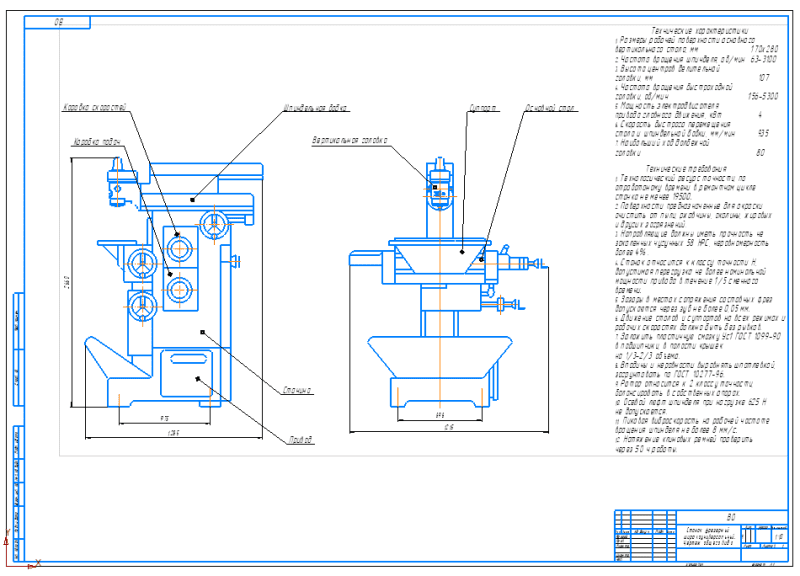

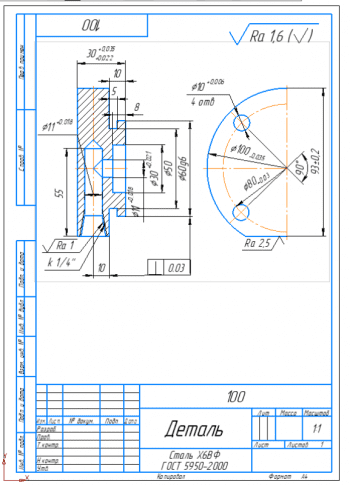

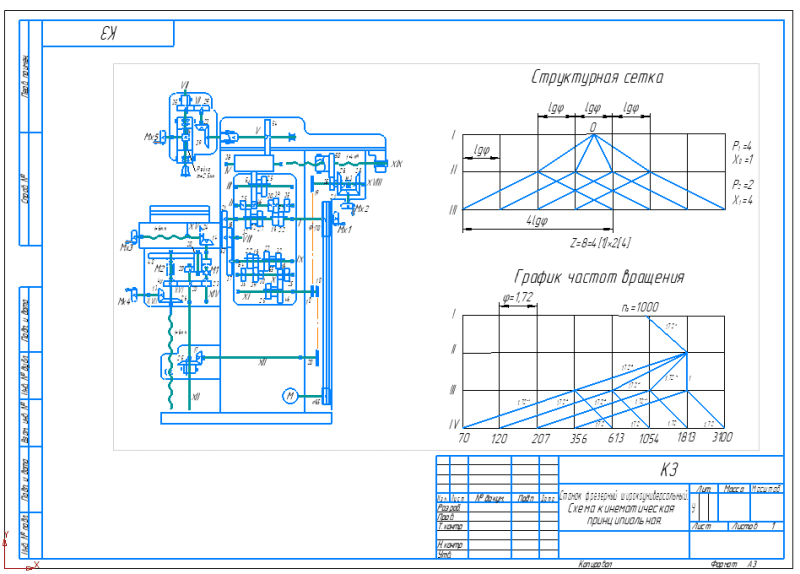

Разработана конструкция станка, определены основные технические характеристики привода, выбраны подшипники шпиндельного узла, построены структурная сетка и график частот вращения шпинделя. Выполнены чертежи на пяти листах. На первом листе представлена деталь, обрабатываемая на разработанном нами станке. На втором листе представлен чертеж общего вида вертикально-фрезерного станка в двух проекциях. На третьем – кинематическая схема станка со структурной сеткой и графиком частот вращения. На четвертом – конструкция вертикальной фрезерной головки. На пятом листе был разработан рабочий чертеж самого шпинделя.
Фрагментальный бизнес-план:
Наименование проекта: разработка специального оборудования для фрезерования деталей АКТ. Краткое наименование организации:
Назначение научно-технического продукта (НТП) – модуль для изготовления деталей АКТ. Краткое описание НТП: модуль построенных на принципах стабилизированных процессов резания, позволяет получать поверхности после фрезерования по 7 и 8 квалитету.
Основные технические параметры: размеры заготовок от 50 мм до 500 мм по длине, габариты станка в пределах 1285х1215х1780, мощность привода 4 кВт.
Краткий перечень работ при создании НТП: оформление заявки на патент, разработка конструкторско-технологической документации на изготовление промышленного образца с выполнением расчетов на прочность и жесткость, виброактивность и надежность. Оформление заказа на изготовление. Разработка технологических процессов изготовления оригинальных деталей агрегата. Изготовление деталей, механизмов резания и подачи, сборочные операции, настройки всей продукции. Контрольные и приемосдаточные испытания.
Запрашиваемый объем финансирования: 500 тыс. руб. Срок окупаемости проекта: 2-3 года.
Научно-технический задел по проекту. Первичные исследования выполнены на установках базового предприятия и станочной конструкции. СибГАУ показала возможность получения поверхностей 5 и 6 квалитета точности, не уступающих точности станков ведущих мировых производителей. Отработаны режимы резания и конструкция режущего инструмента. Теоретические проработки выполнены для создания серийного модуля.
Назначение НТП: вертикально-фрезерный станок для производства изделий АКТ. Потребители НТП: металлообрабатывающая промышленность.
Оценка создаваемого НТП: НТП как создаваемое целое, представляющее улучшенную технологию изготовления деталей в мелкосерийном производстве с использованием ресурсосберегающих способов резания металлов.
Перспективы совершенствования продукта. Направление совершенствования потребительских свойств состоит в увеличении производительности, а эксплуатационные характеристики повысить в 1,2 раза в части ресурса точности, гарантийное обслуживание обеспечивается разработчиком по авторскому надзору, сроки достижения улучшений 18 месяцев после сдачи в эксплуатацию первого образца.
Форма реализации НТП: Реализация в виде товарного изделия, услуги в освоении технологии силового резания, монтажа и запуска в производство.
Состояние работ по проекту: имеется тех. документация для опытного образца, степень технологической проработки: имеется по режимам резания, мощности приводов, жесткости.
