Проектирование вертикально- сверлильного трёхшпиндельного станка модели 2С150

Описание

В данной курсовой работе спроектирован металлорежущий станок сверлильно-расточной группы, по заданным диаметрам обрабатываемых заготовок и материалу режущего инструмента.

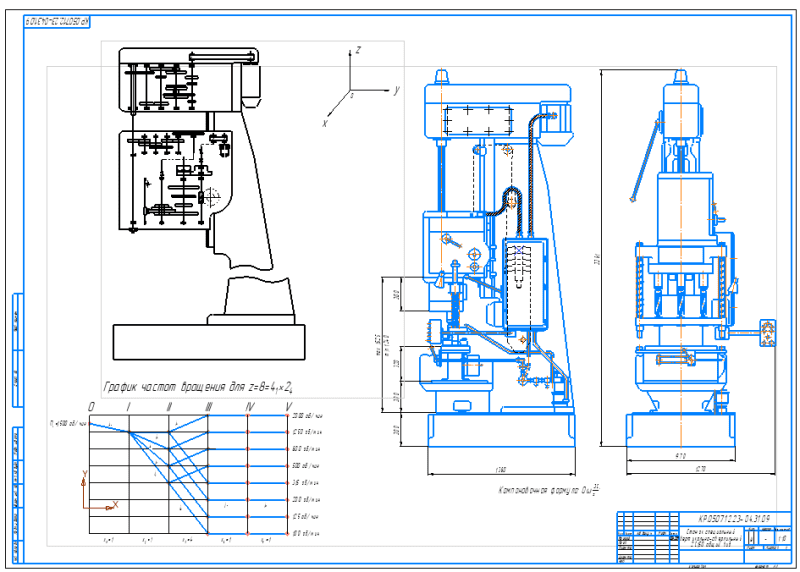

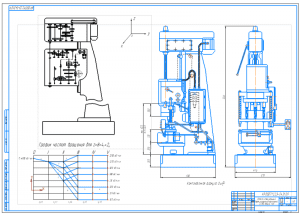

В данном курсовом проекте. Схема распределения крутящего момента представлена приложении А. Станок предназначен для сверления, зенкерования и развертывания отверстий в и для нарезания резьб  в изделиях крупных и средних размеров значительного веса в условиях индивидуального и серийного производства. Вертикально-сверлильный станок модели 2С150 является базовой моделью для специальных станков и предназначен для установки на них специальных приспособлений, многошпиндельных головок, поворотных столов и других устройств, настроенных на обработку одной определённой детали или на групповую обработку нескольких типов деталей.

Станок обеспечивает полуавтоматический цикл работы и пригоден для работы в крупносерийном и массовом производстве. Станок 2С150 допускает усилие подачи до 2500 кг и крутящий момент 8000, поставляется с двигателем мощностью 7,5 кВт.

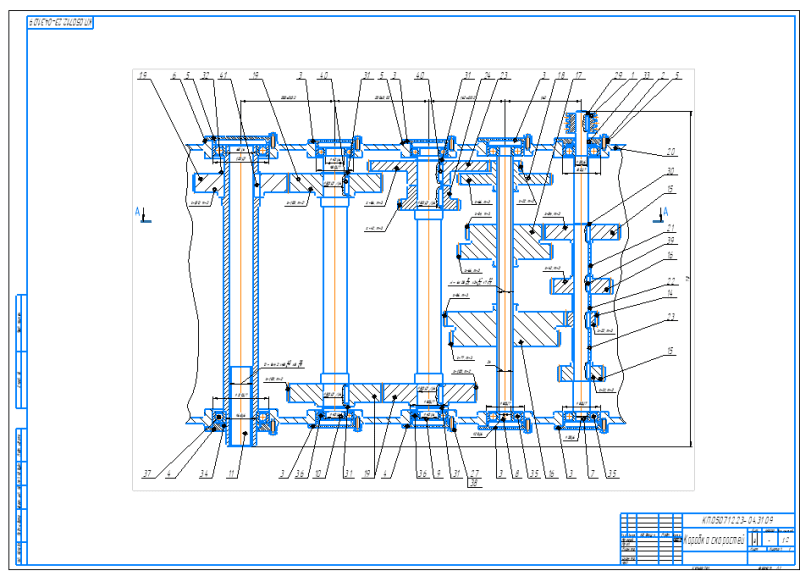

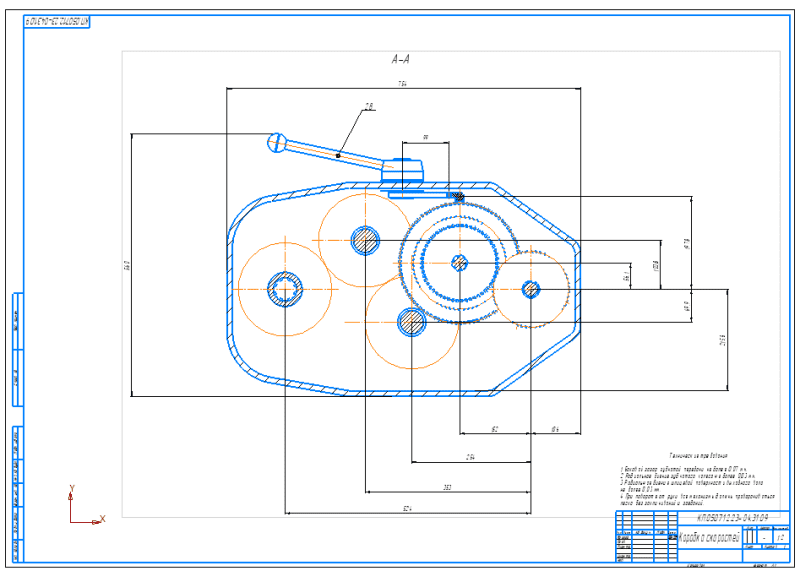

Разработка конструкции коробки скоростей:

Конструктивное оформление и расположение узла коробки скоростей в станках весьма разнообразны. В сверлильных, токарных, шлифовальных и других станках коробка скоростей выполняется в виде самостоятельного узла. Такая компоновка одного из наиболее ответственных узлов станка проста и удобна с точки зрения его изготовления, особенно при поточных методах производства. Коробка скоростей представляет собой узел, построенный на основе множительных передач, со ступенчатыми регулированиями частот вращения. Переключение скоростей производится с помощью передвижных блоков шестерен, передача проста по конструкции, обеспечивает высокий КПД, но не позволяет переключать скорости на ходу. Диапазон скоростей расположен по геометрическому ряду со знаменателем φ=1,58.
