Проектирование конструкции привода для конвейера (транспортера)

Пояснительная записка (в программе Word) 42 с., 3 табл., 9 рис., 9 источников
Чертежи (в программе Компас) 8 листов плакатов и чертежей, спецификации 3 листа
ВУЗ ГОМЕЛЬСКИЙ ГОСУДАРСТВЕННЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ ИМЕНИ П.О. СУХОГО

Проект по дисциплине «Детали машин»

В представленной курсовой работе был выполнен кинематический и энергетический расчет привода. Осуществлен выбор электродвигателя, найдено передаточное действительное число привода и выполнена разбивка его по ступеням. Определены частота вращения валов привода, мощности и крутящие моменты, передаваемые на валы. Рассчитана коническая передача редуктора, выбрана муфта. Произведен расчет клиноременной передачи, подобрана муфта. Определены конструктивные размеры шестерни, колеса и шкива открытой передачи, а также корпуса редуктора. Проведена проверка прочности шпоночных соединений, разработана конструкция литой плиты.

Чертежи

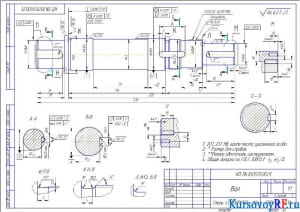

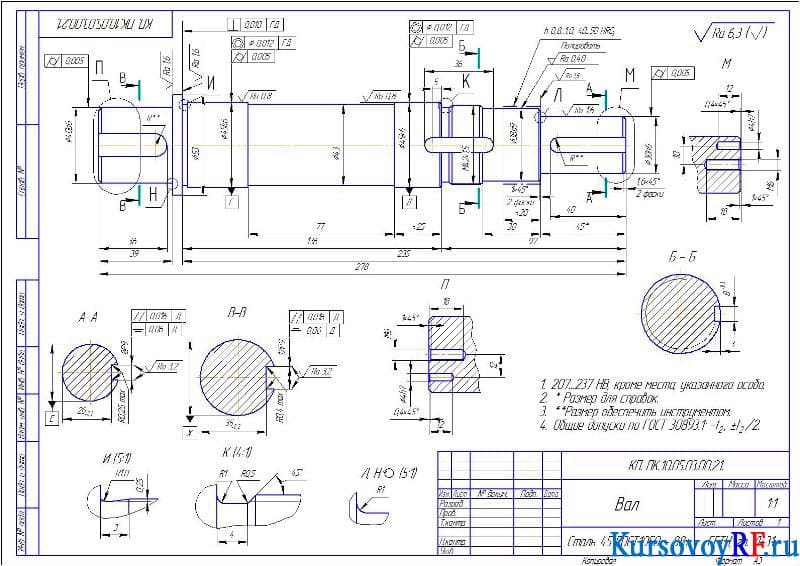

1. Чертеж Деталь Вал (формат А3)

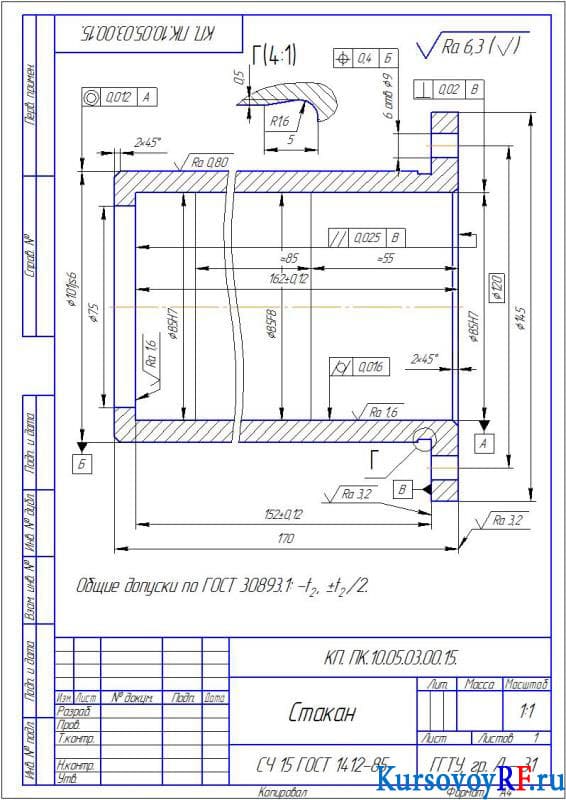

2. Чертеж Деталь Стакан (формат А4)

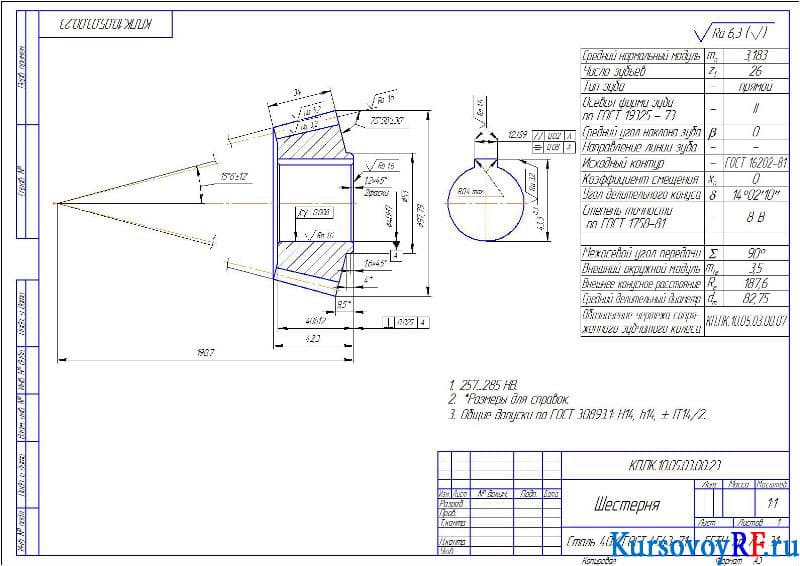

3. Чертеж Деталь Шестерня (формат А3)

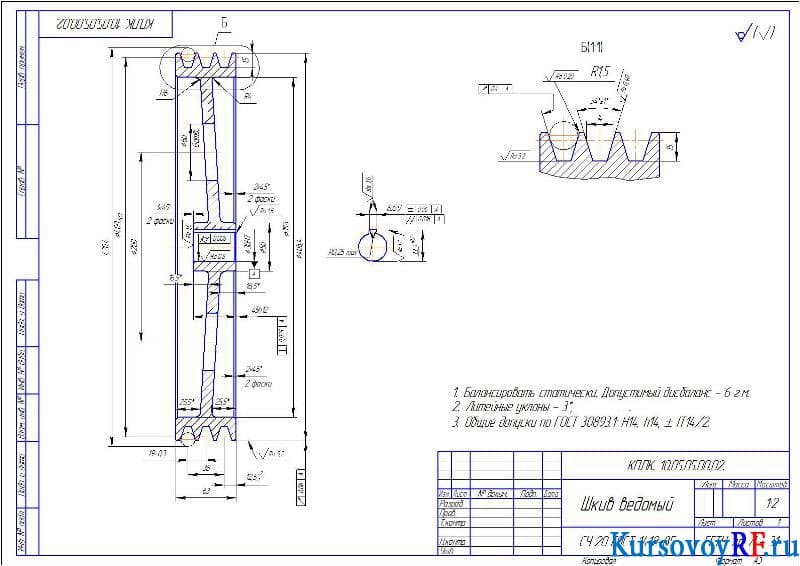

4. Чертеж Деталь Шкив ведомый (формат А3)

5. Чертеж Деталь Вал (формат А3)

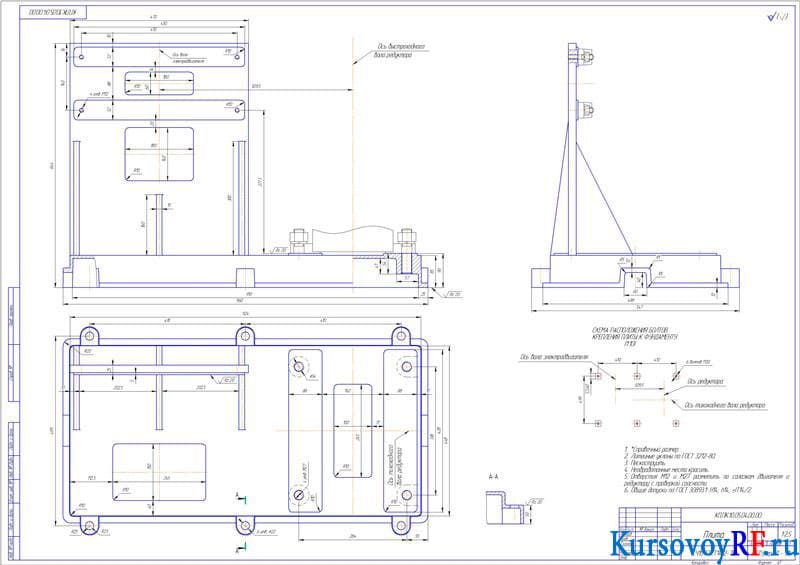

6. Чертеж Плита (формат А1)

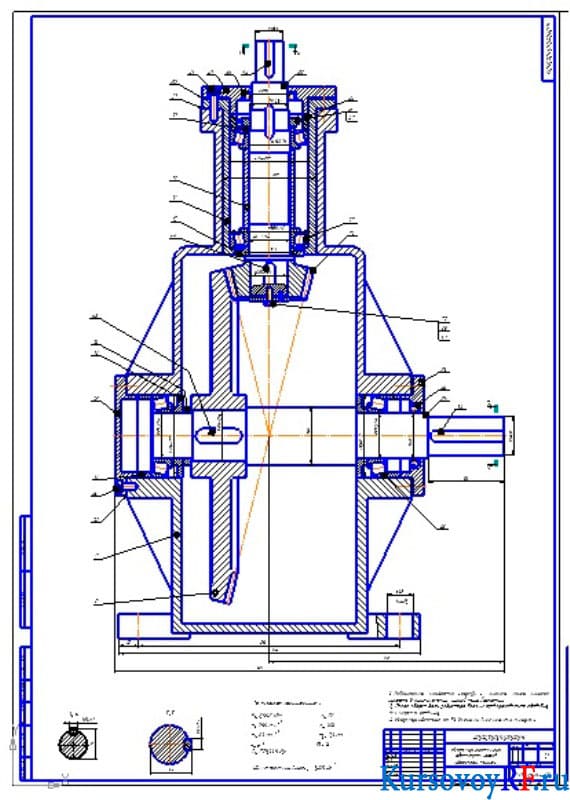

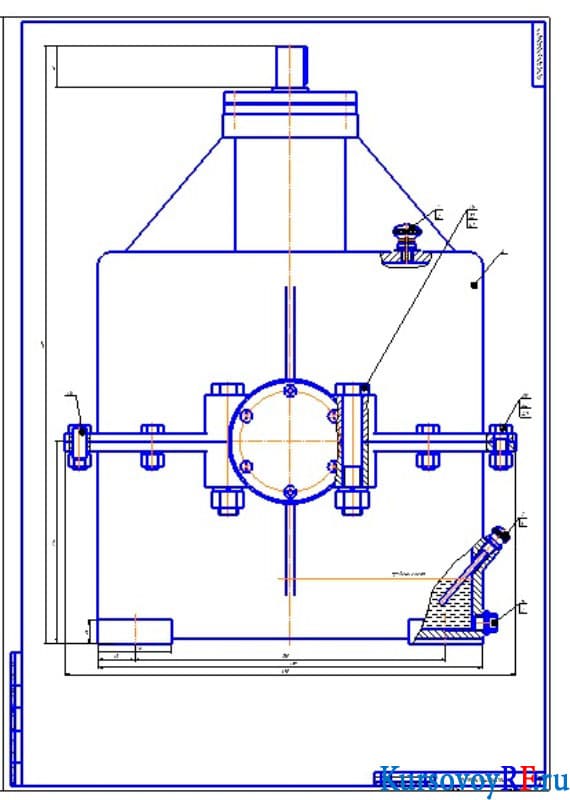

7. Чертеж Редуктор конический одноступенчатый, Сборочный чертеж (формат А1х2)
