Построение комплексной характеристики агрегата электронасосного типа ЦНС 500-640

Пояснительная записка (в программе Word) 43 с., 10 табл., 25 рис., 6 источника
Чертежи (в программе Компас и Автокад) 6 листов плакатов и чертежей, спецификации 2 листа
ВУЗ Министерство образования и науки Республики Татарстан Альметьевский государственный нефтяной институт

Проект по дисциплине «Гидромашины и компрессоры»

В курсовой работе рассмотрено построение характеристики комплексной агрегата электронасосного типа ЦНС 500-640. Представлено описание и работа выбранного насоса, его назначение, основные технические данные и характеристики насоса. Описан состав изделия и его маркировка. Подробно рассмотрены монтаж, эксплуатация и ремонт комплексного агрегата электронасосного типа ЦНС. Представлена в работе инструкция по эксплуатации и меры безопасности, а также техническое обслуживание насосов. Представлено описание технической диагностики насосного агрегата, вибродиагностика и центровка. Выполнена расчетная часть курсового проекта. Дополнительные материалы: паспорт ЦНС 500-640 на 13 листах в word.

Чертежи

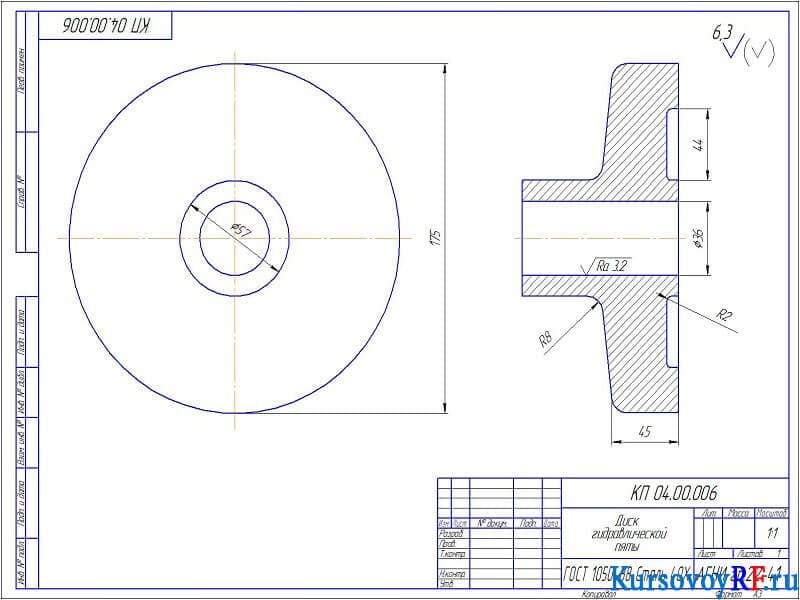

1. Чертеж детали диска гидравлической пяты (формат А3)

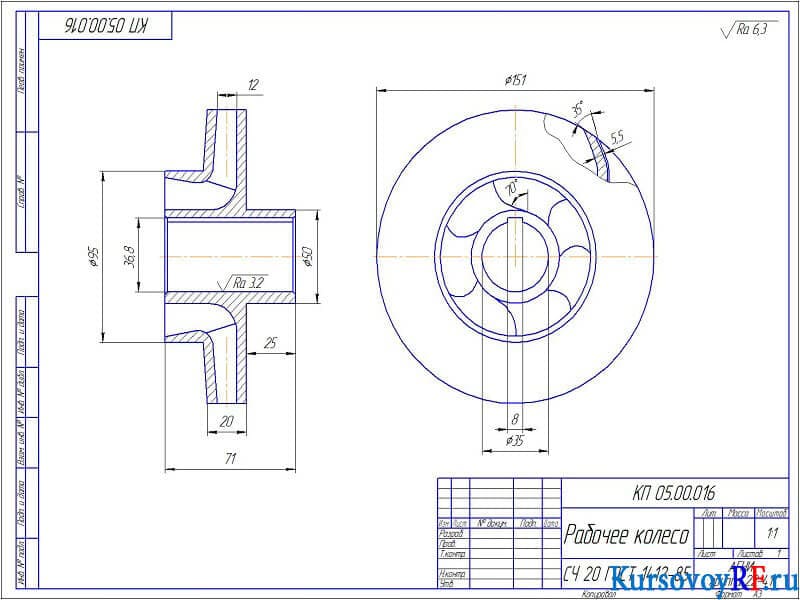

2. Чертеж детали рабочего колеса (формат А3)

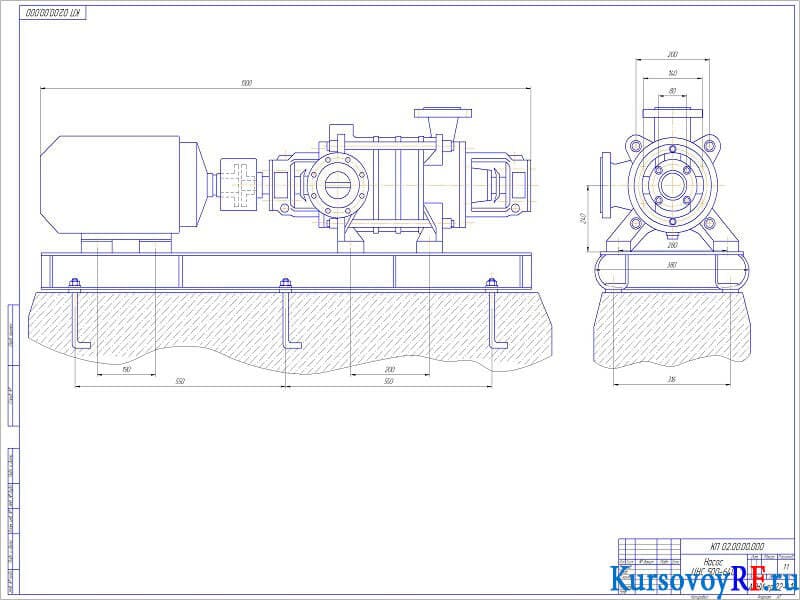

3. Чертеж насоса ЦНС 500-640 (формат А1)

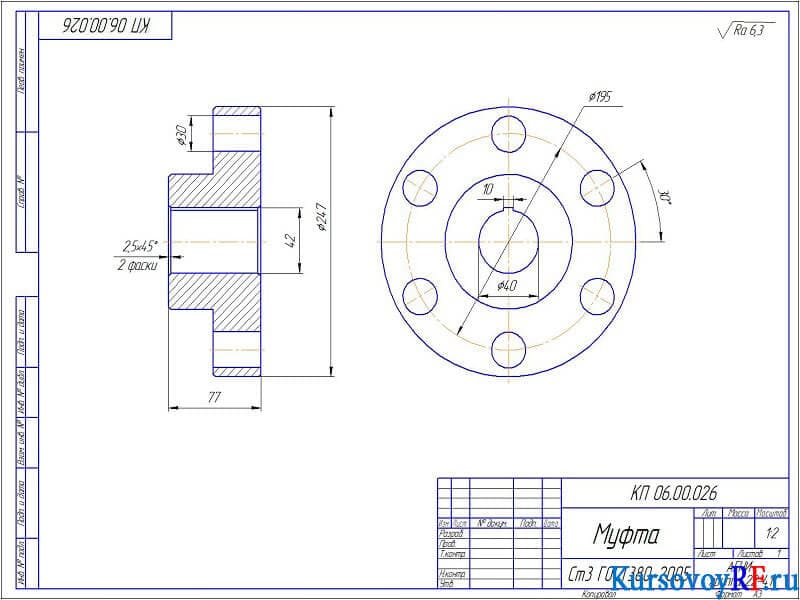

4. Чертеж детали муфты (формат А3)

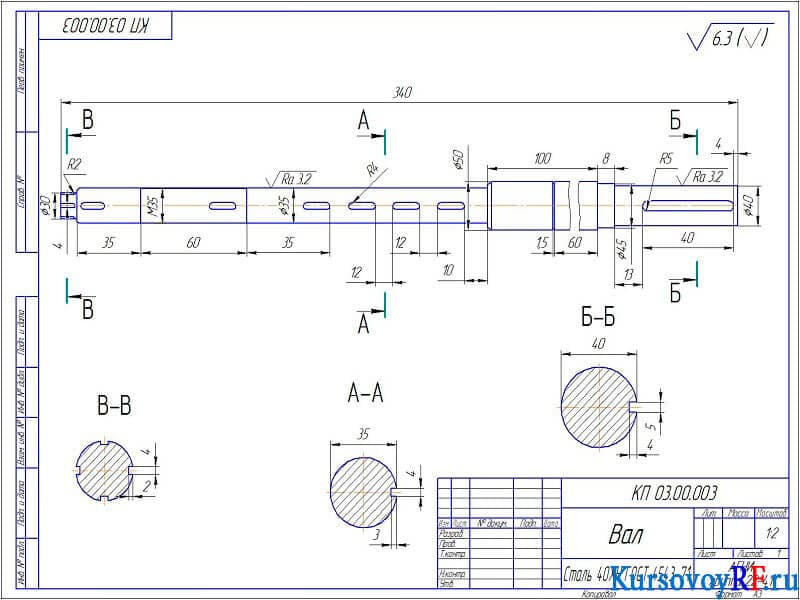

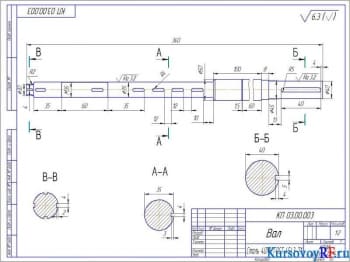

5. Чертеж детали вала (формат А3)

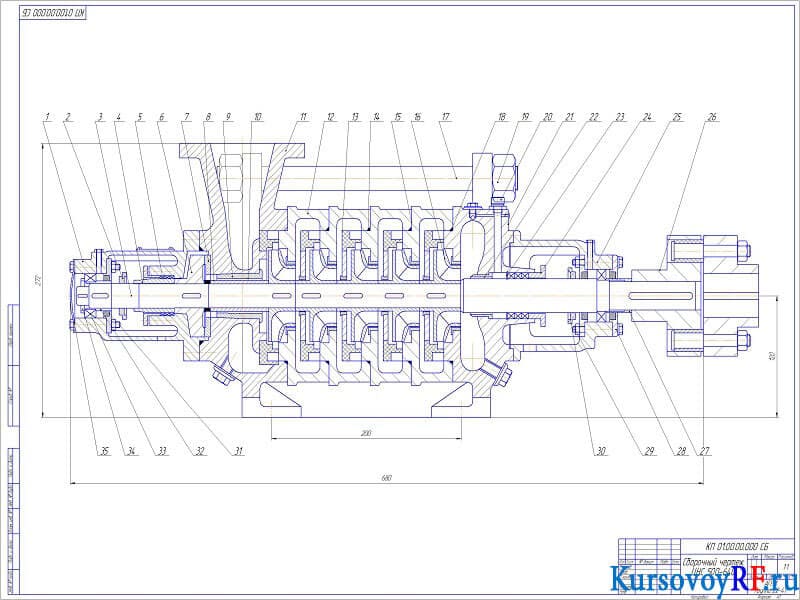

6. Сборочный чертеж ЦНС 500-640 (формат А1)
