Пояснительная записка (в программе Word) 38 с., 6 табл., 8 рис., 9 источников
Чертежи (в программе Компас) 6 листов плакатов и чертежей
В представленной курсовой работе была составлена кинематическая схема привода. Выполнен кинематический расчет. Осуществлен выбор электродвигателя и определена его требуемая мощность. Представлены – габаритные и присоединительные размеры редуктора 1Ц2С-80 (Ц2С-80). Составлена таблица стоимости электродвигателей, выбранных для проектирования привода. Рассчитана цепная передача, выбрана цепь. Определены число зубьев звездочки, коэффициент эксплуатации. Подобрана и рассчитана муфта. Произведен приближённый расчёт нагрузок, действующий на муфту в приводе. Сконструирована рама привода и определены её размеры. В графической части представлены чертежи деталей, привода и рамы сварной. Дополнительные материалы: 12 дубликатов чертежей в Компасе и Автокаде.
Чертежи
-

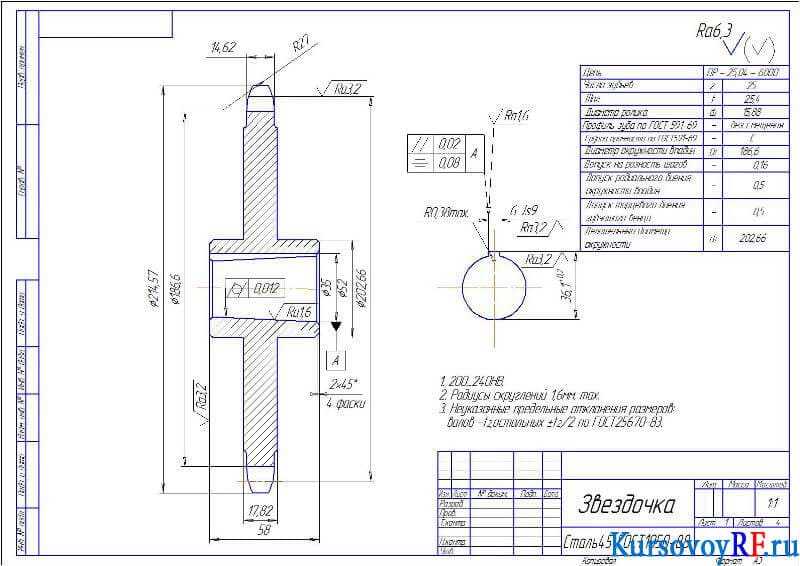

Чертеж Деталь Звездочка (формат А3)
-

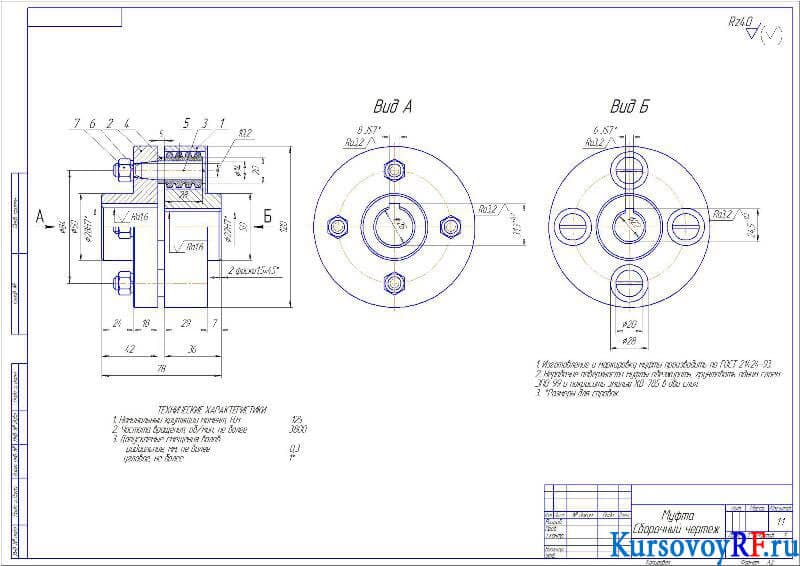

Чертеж Муфта (формат А2)
-

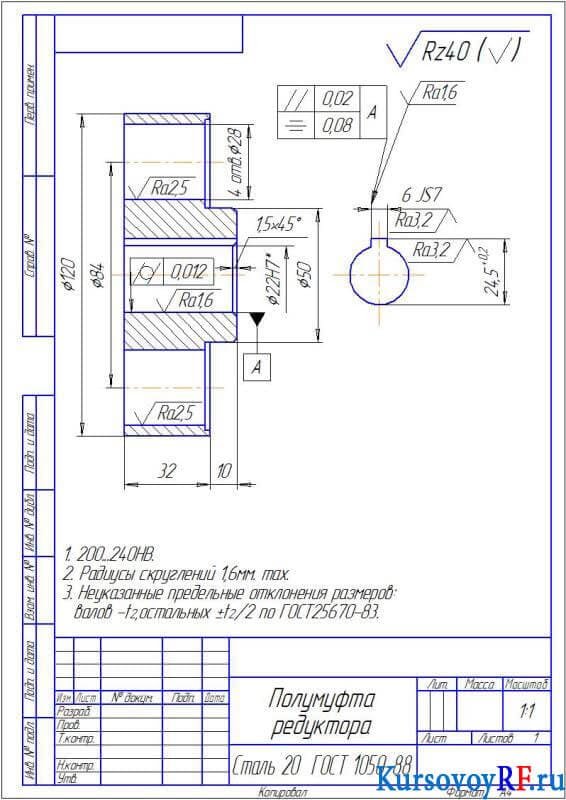

Чертеж Деталь Полумуфта редуктора (формат А4)
-

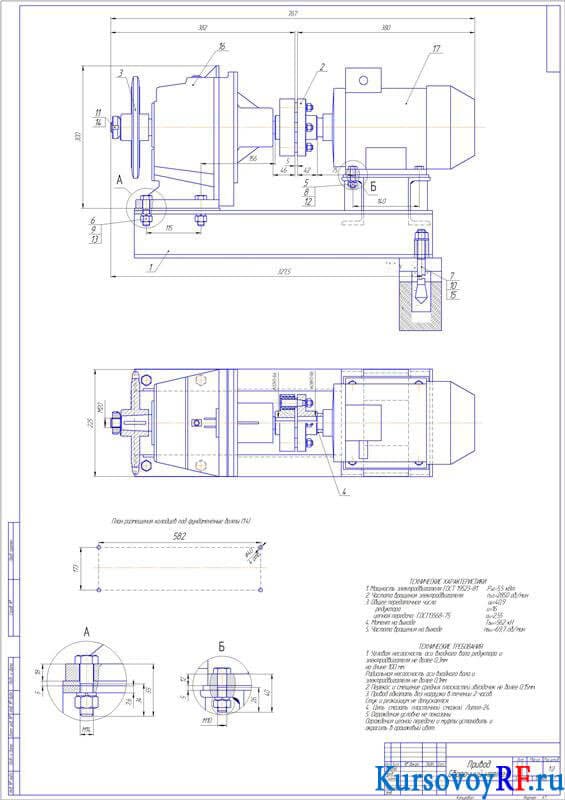

Чертеж Привод (формат А1)
-

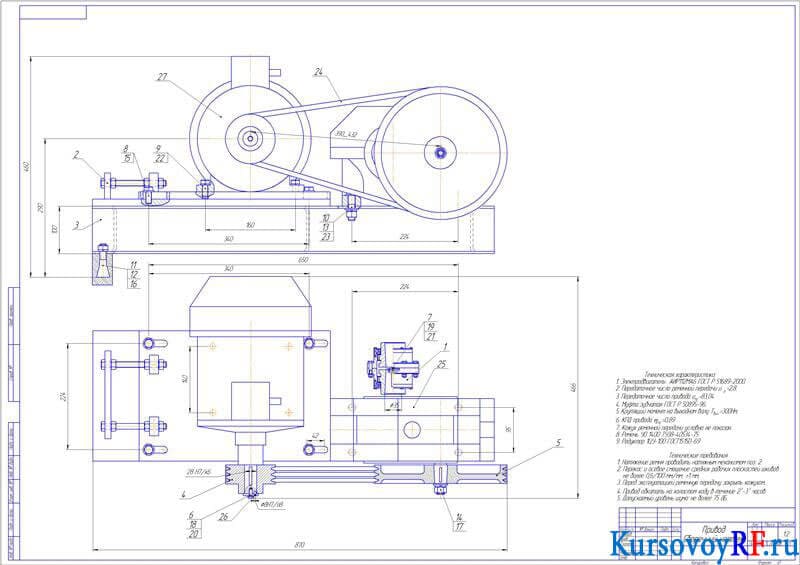

Чертеж Привод 2 (формат А1)
-

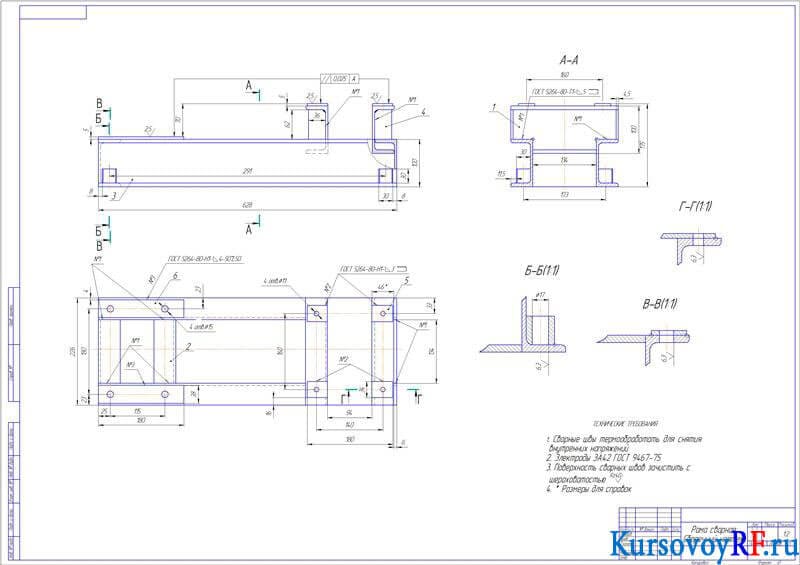

Чертеж Рама сварная (формат А1)
