Пояснительная записка (в программе Word) 17 с., 8 источников, 1 приложение
Чертежи (в программе Компас) 5 листов плакатов и чертежей, спецификации 4 листа
ВУЗ Санкт-Петербургский университет ГПС МЧС России

Проект по дисциплине «Детали машин»

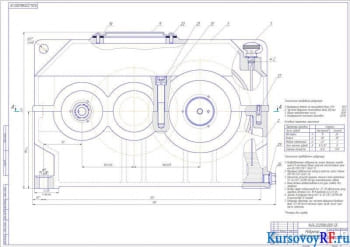

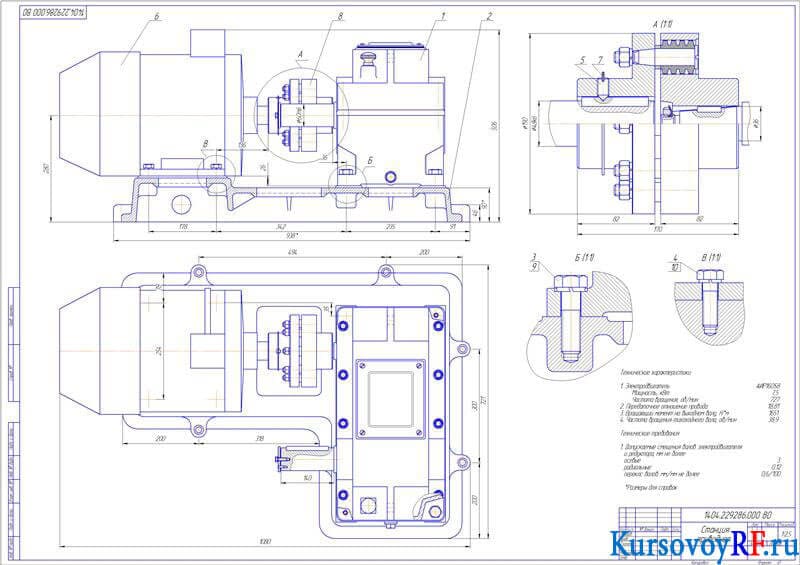

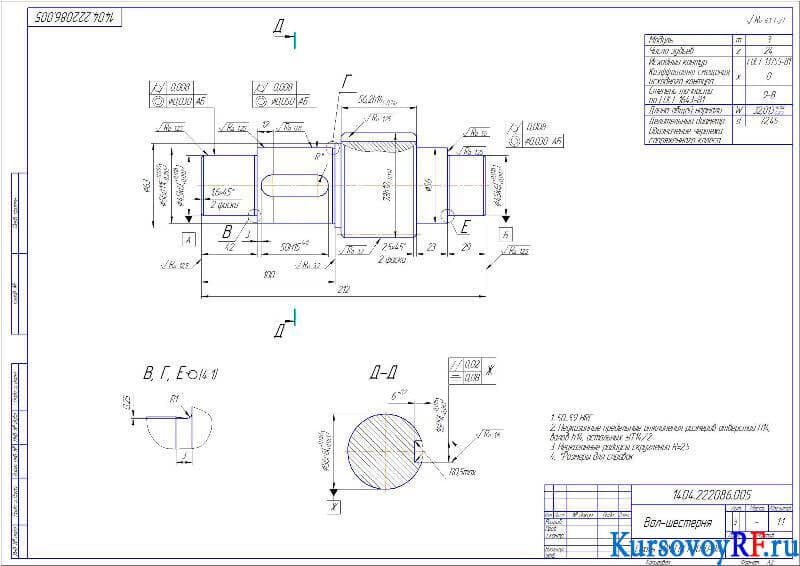

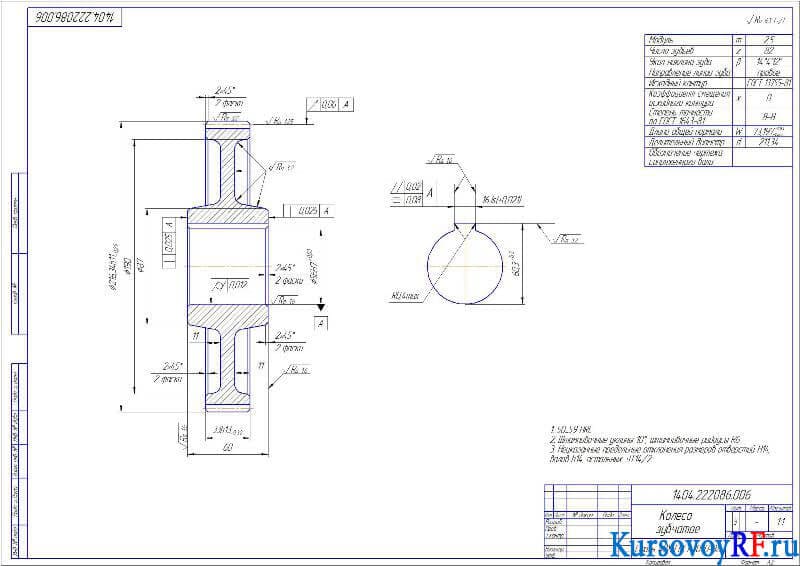

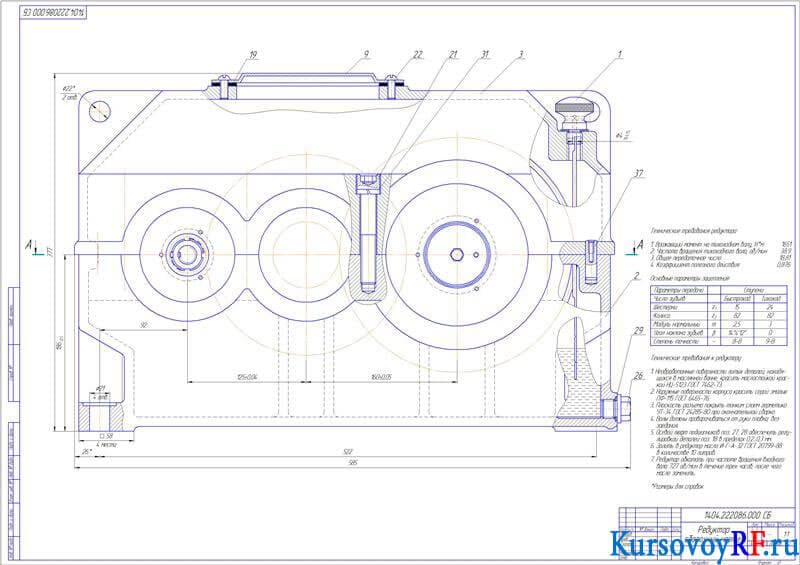

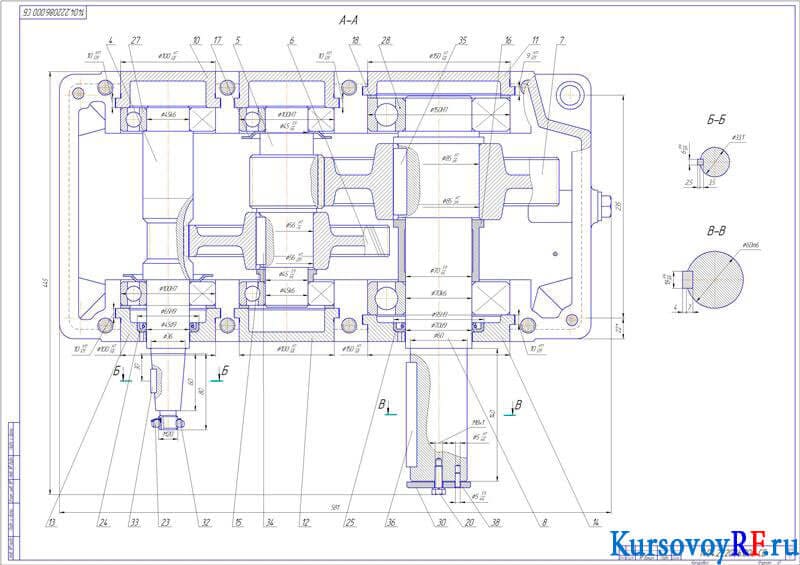

В представленной курсовой работе по дисциплине «Детали машин» был выполнен кинематический расчет привода, подобран электродвигатель. Определена частота вращения, угловая скорость вращения и вращающие моменты для всех валов привода. Произведен расчет валов цилиндрического редуктора. Осуществлен выбор материала для валов и радиальных шариковых однорядных подшипников. Найдены геометрические параметры вала шестерни и вала колеса. Вычислены данные для построения эпюр изгибающих моментов. В графической части работы были представлены чертежи станции приводной, деталей вал-шестерня и колесо зубчатое, а также редуктора. Выполнена спецификация. Дополнительные материалы: 9 дубликатов чертежей в Автокаде.
