Конструирование рулевого управления автомобиля на примере ИЖ 2126

Код: 02.01.01.05.07.10
Разместил: Антон Смолин

Чтобы скачать работы – Зарегистрируйся и поучаствуй в развитии сайта
Как тут скачать?
Закрыть работу?

Пояснительная записка (в программе Word) 17 с., 2 табл., 3 рис., 6 источников
Чертежи (в программе Компас) 4 листа плакатов и чертежей
ВУЗ Ижевский государственный технический университет Чайковский технологический институт (филиал ИжГТУ)

Проект по дисциплине «Автомобили»

В представленной курсовой работе были переведены исходные материалы для проектирования рулевого управления. Определены момент сопротивления повороту управляемых колес, усиление на рулевом колесе и передаточное силовое число рулевого управления. Выполнен расчет рулевого вала, поперечной тяги, шарового пальца рулевого наконечника. Вычислена интенсивность движения на направлении и уровень загрузки направления в различные часы. Составлена поперечная картограмма транспортных потоков на перекрестке, разработаны предложения для улучшения движения на имеющемся перекрестке. В графической части работы были представлены чертежи крестовины карданного шарниров, пальца рулевого наконечника, рулевого механизма и тяги шаровой.

Чертежи

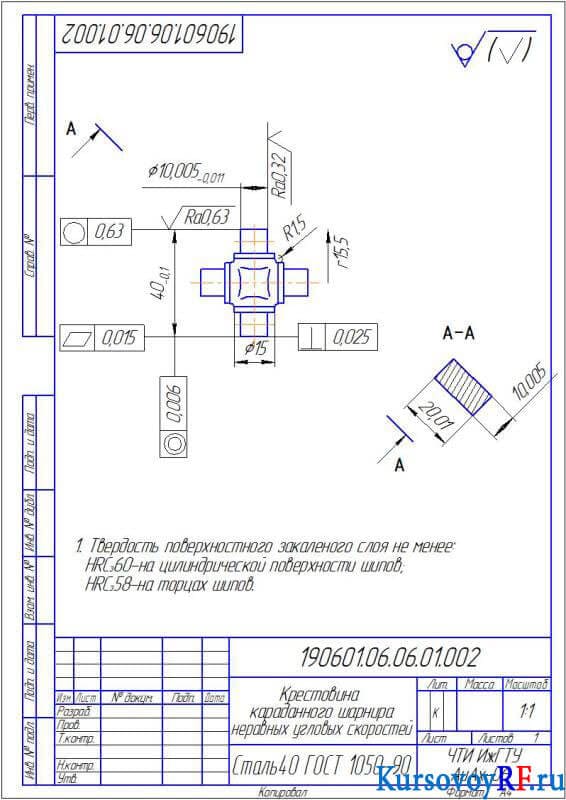

  1. Чертеж Деталь Крестовина карданного шарнира неравных угловых скоростей (формат А4)

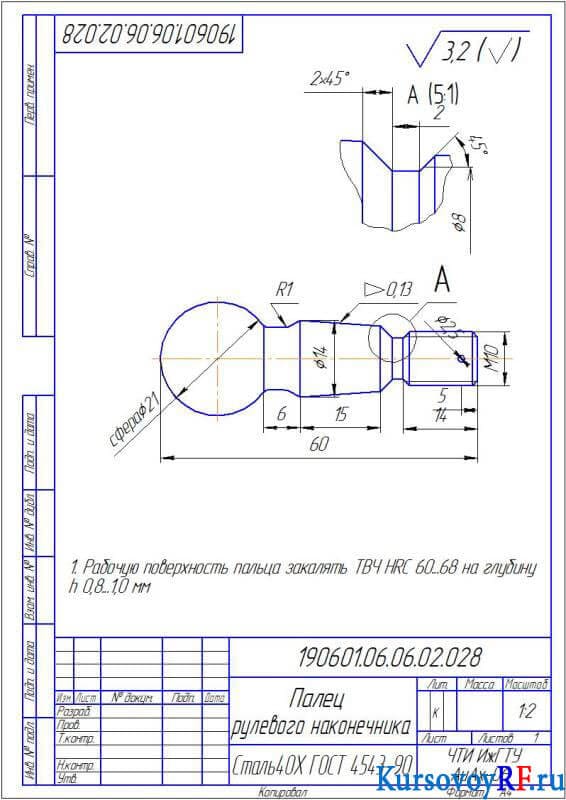

  2. Чертеж Деталь Палец рулевого наконечника (формат А4)

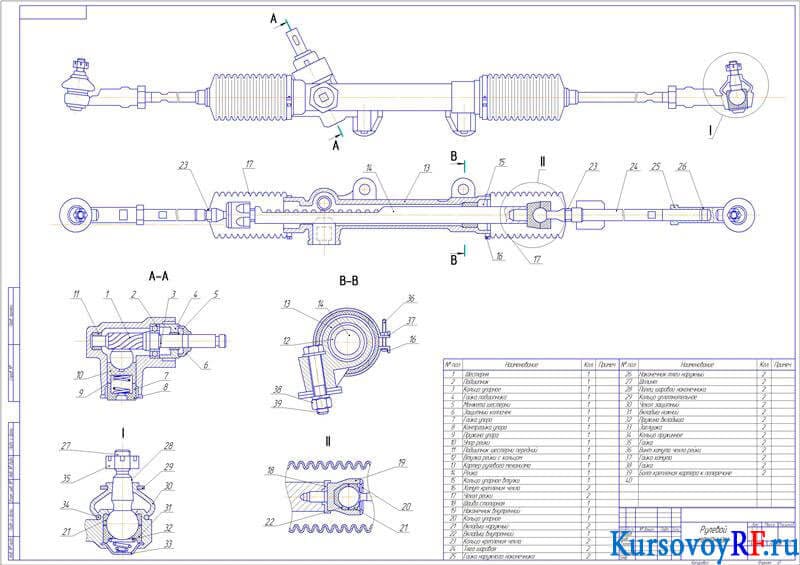

  3. Чертеж Рулевой механизм (формат А1)

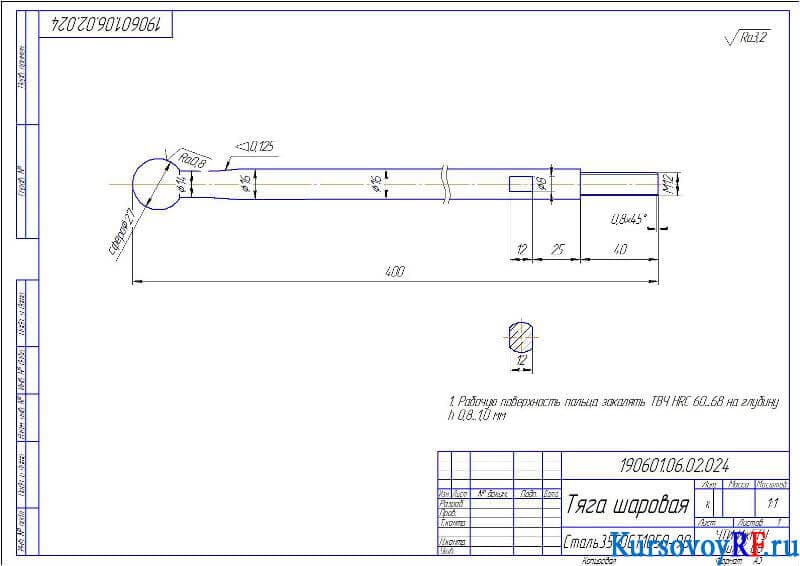

  4. Чертеж Деталь Тяга шаровая (формат А3)
