Расчет зубчатой передачи, цилиндрических соединений, калибров и подшипников качения: рулевое

Пояснительная записка (в программе Word) 20 с., 1 табл., 1 рис., 7 источников
Чертежи (в программе Компас) 3 листа плакатов и чертежей, спецификации 4 листа
ВУЗ Белорусско-Российский университет

В курсовом проекте на основании исходных данных был произведен расчет геометрических размеров зубчатой передачи. Определено основное назначение степеней точности зубчатой передачи, осуществлен выбор вида сопряжения, а также показателей и приборов для контроля зубчатого колеса. Рассчитаны и подобраны посадки неподвижного соединения с добавочным креплением. Произведен расчет калибров скоб и пробок, вычислены и выбраны посадки подшипников качения на корпус и вал. Определены основные требования к посадочным поверхностям вала и отверстия в корпусе. Выполнен расчет размерной цепи способом полной взаимозаменяемости и составлена ее схема.

Чертежи

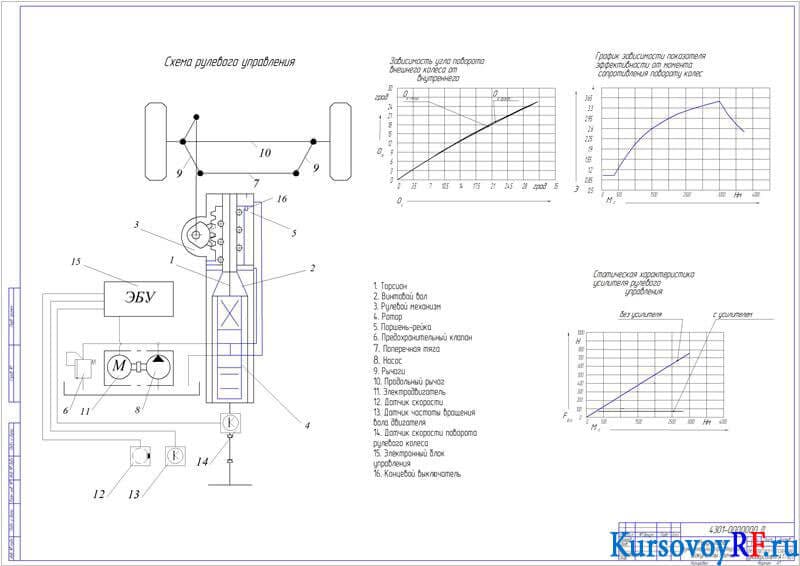

1. Чертеж Результаты функционального проектирования, Документы прочие (формат А1)

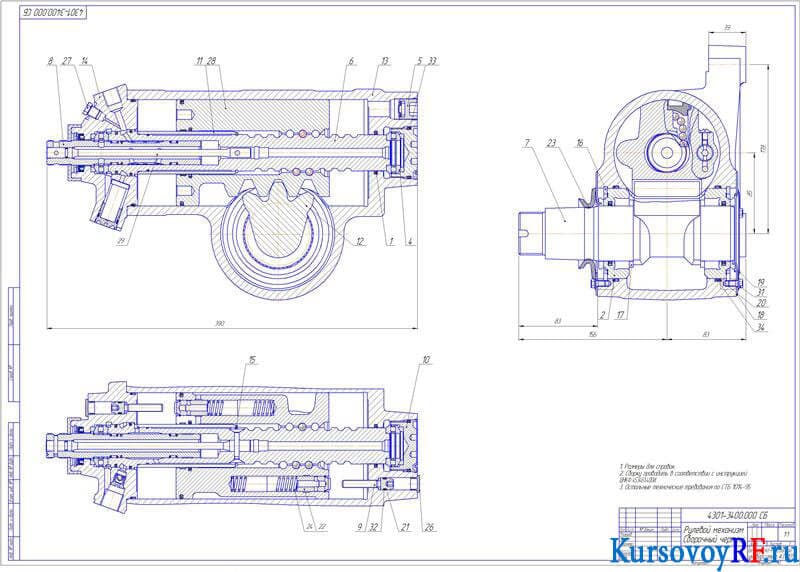

2. Чертеж Рулевой механизм, Сборочный чертеж (формат А1)

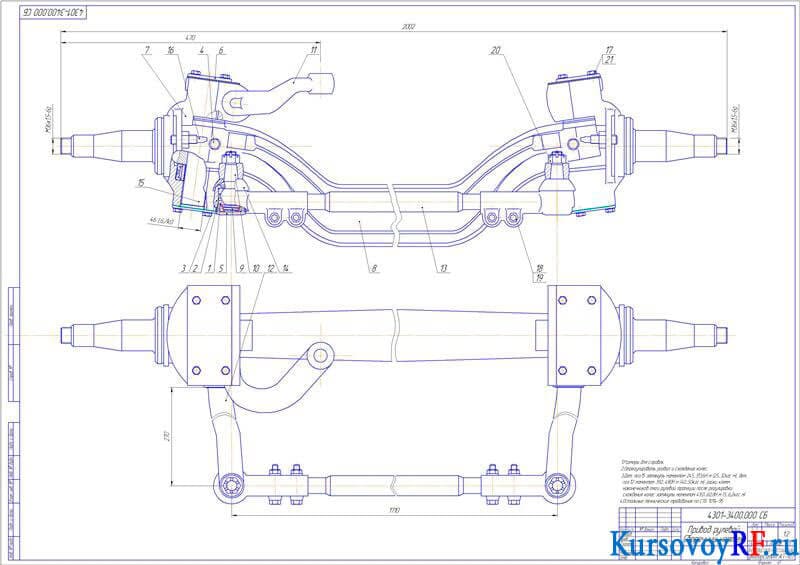

3. Чертеж Привод рулевой (формат А1)
