Курсовой расчет насоса усилителя привода руля

Пояснительная записка (в программе Word) 35 с., 2 табл., 6 рис., 6 источников
Чертежи (в программе Компас) 9 листов плакатов и чертежей, спецификации 2 листа
ВУЗ Московский государственный технический университет им. Н.Э. Баумана

Проект по дисциплине «ОГМ и ГП»

В представленной курсовой работе был выполнен гидравлический расчет, подобрана принципиальная схема насоса. Определены энергетические параметры и диаметр вала насоса, составлена конструктивная схема пластинчатого насоса. Рассчитан направляющий статор, осуществлен выбор профиля кривой статора, найдены координаты кривой. Вычислены контактные напряжения и геометрические размеры верхней кромки пластины. Определены силы, действующие на пластину, распределительные диски и диаметры всасывающего и нагнетательного трубопроводов. Выполнен расчет сил прижима к статору распределительного диска плавающего типа. Подобраны подшипники, произведен прочностной и балансовый расчет. Дополнительные материалы: Рисунок чертежа в jpeg, Пластинчатые регулируемые Г12-5М в Word 3 стр., ПЗ КНИРС в Word 8 стр.

Чертежи

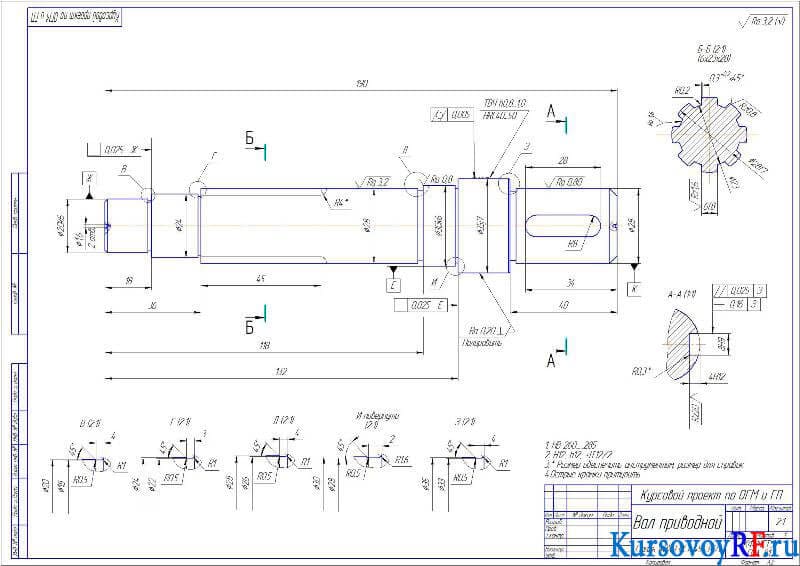

1. Чертеж Деталь Вал приводной (формат А2)

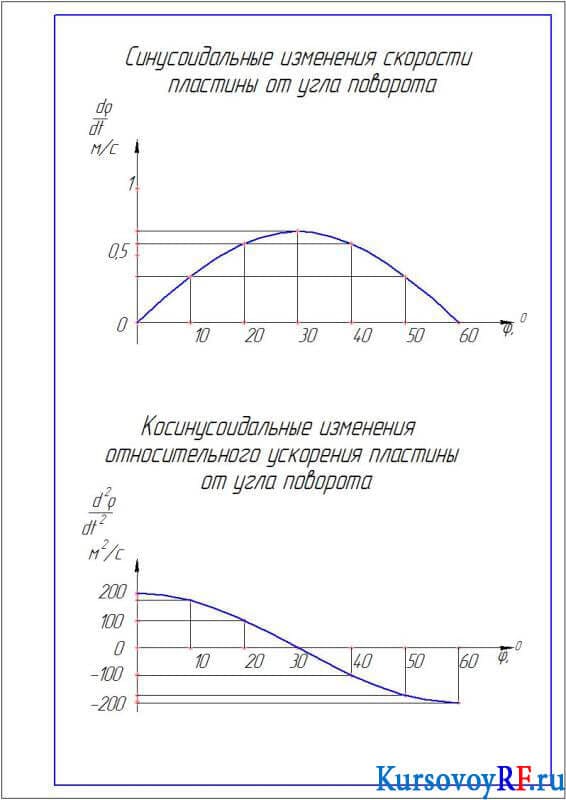

2. Чертеж Графики изменения скорости и относительного ускорения (формат А4)

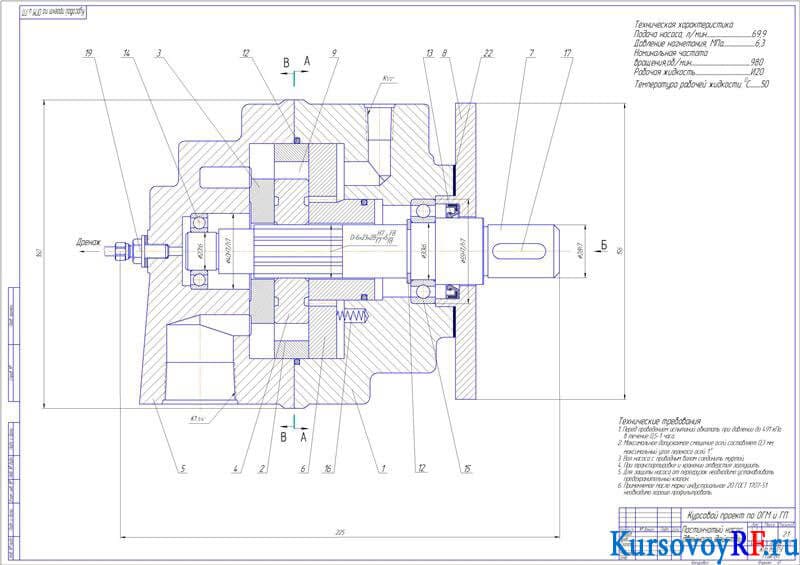

3. Чертеж Пастинчатый насос двойного действия (формат А1)

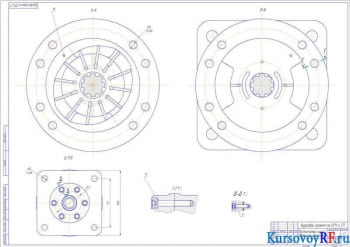

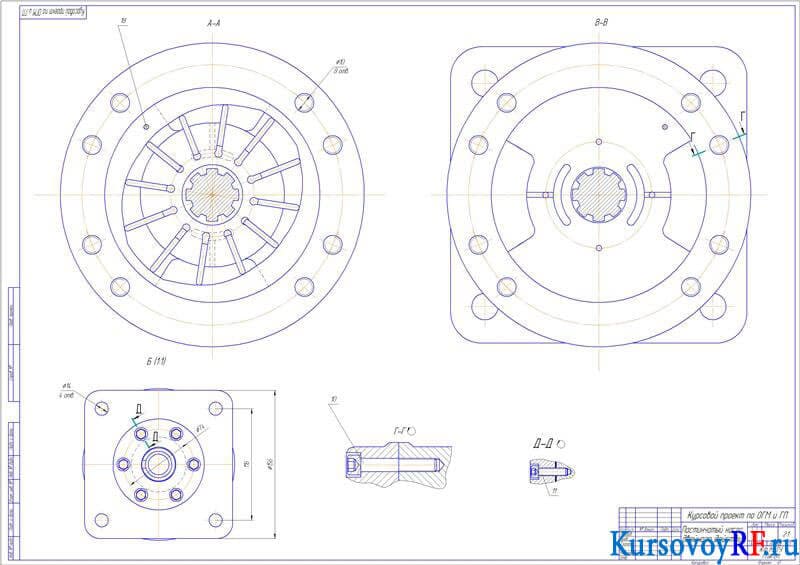

4. Чертеж Пастинчатый насос двойного действия (формат А1)

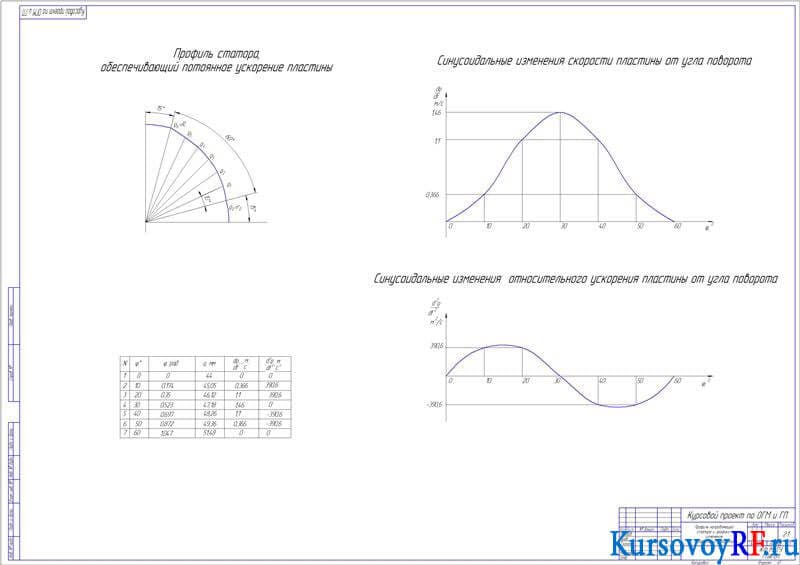

5. Чертеж Профиль направляющей статора и графики изменения скоростей и ускорений (формат А1)

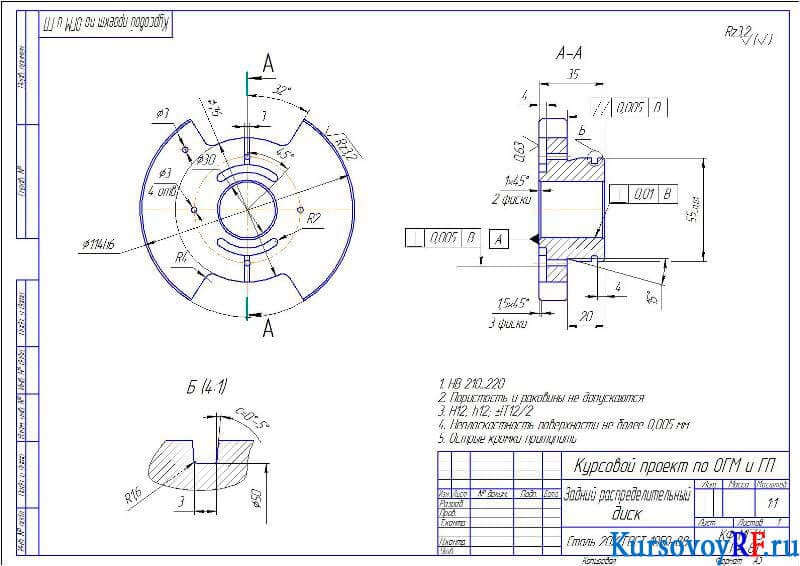

6. Чертеж Деталь Задний распределительный диск (формат А3)

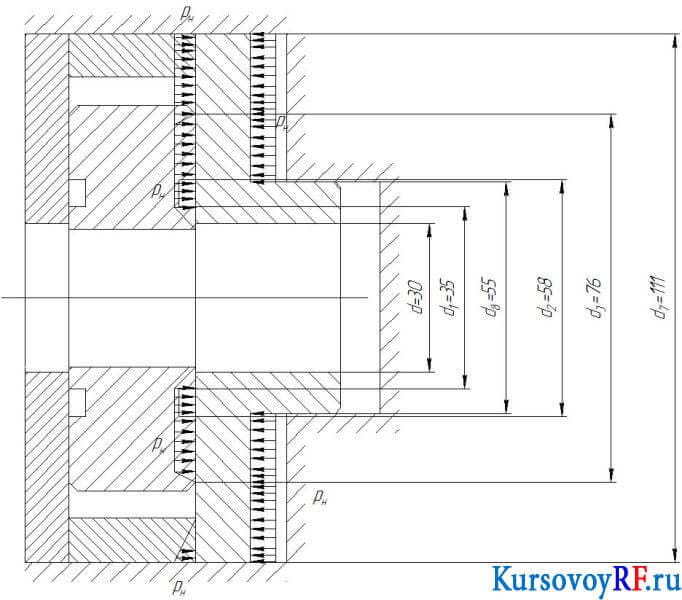

7. Чертеж Рисунок схема сил и моментов

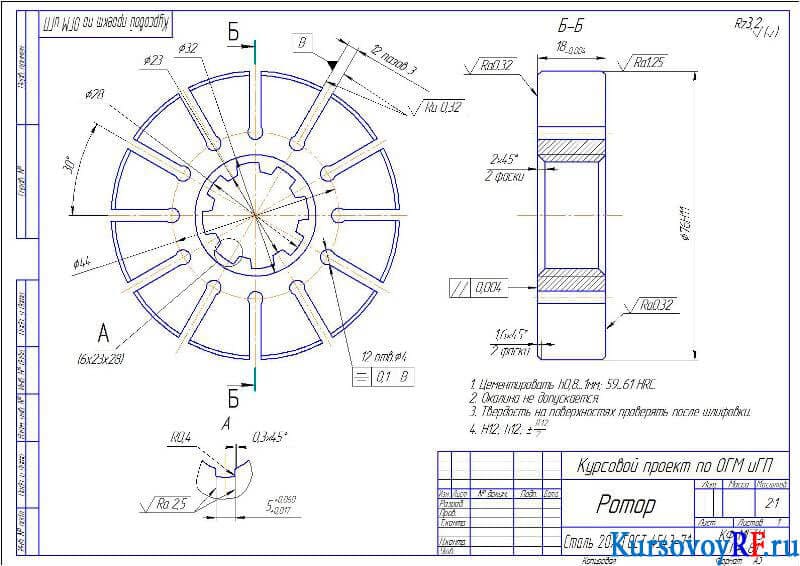

8. Чертеж Деталь Ротор (формат А3)

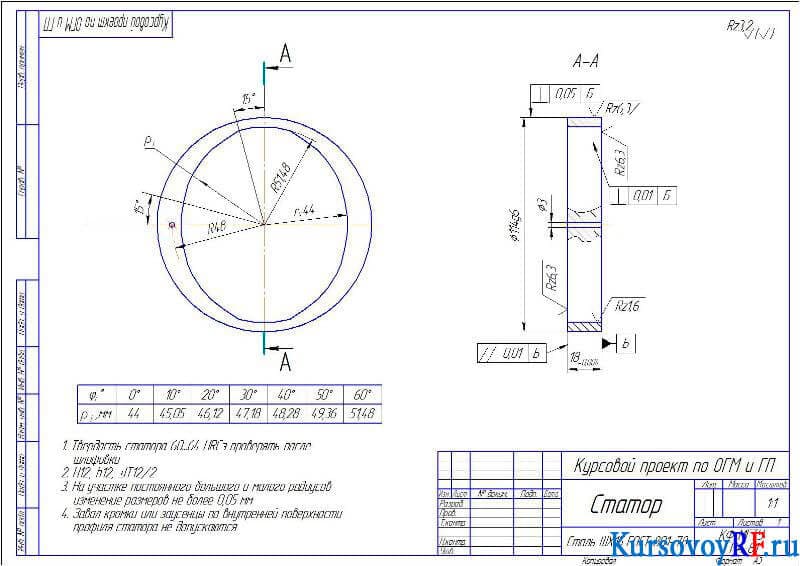

9. Чертеж Деталь Статор (формат А3)
