Пояснительная записка (в программе Word) 58 с., 14 табл., 33 рис., 5 источников
Чертежи (в программе VSD) 3 листа плакатов и чертежей
ВУЗ Иркутский государственный технический университет

В представленной курсовой работе был произведен расчет, моделирование и разработка релейно-контакторной системы управления двигателя. Построен график естественных характеристик, составлена структурная силовая схема реостата. Подобрана элементная база для дискретной системы управления асинхронным двигателем. Рассчитаны и смоделированы замкнутые системы управления электропривода постоянного тока. Выбраны тиристоры, силой трансформатор и сглаживающий дроссель. Выполнен расчет характеристик преобразователя и статистических характеристик электропривода. Подобран защитный преобразователь, определены размеры объекта регулирования и системы управления. Дополнительные материалы: 2 файла DSS, файл VLS, файл MDL

Чертежи

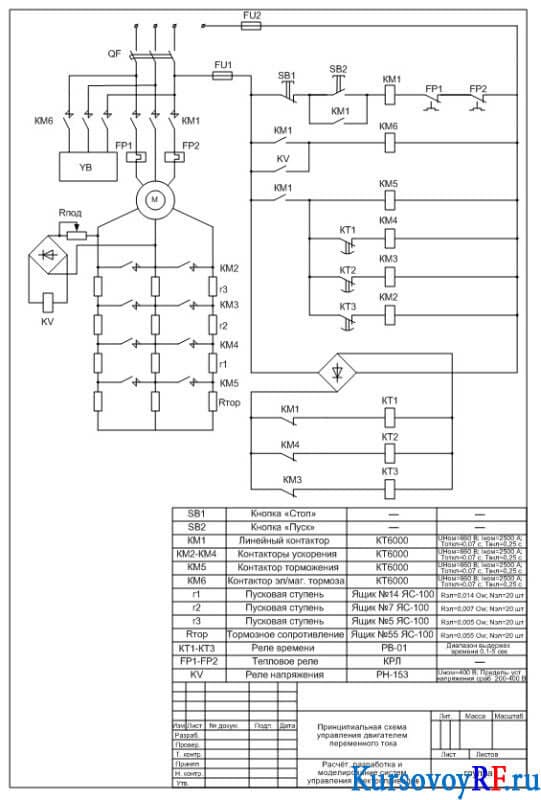

Чертеж Принципиальная схема управления двигателем переменного тока

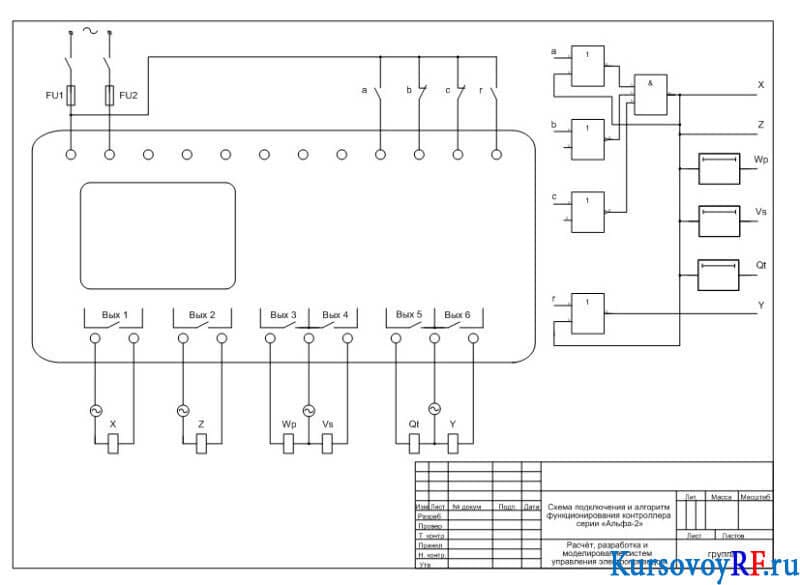

Чертеж Схема подключения и алгоритм функционирования контроллера серии «Альфа -2»

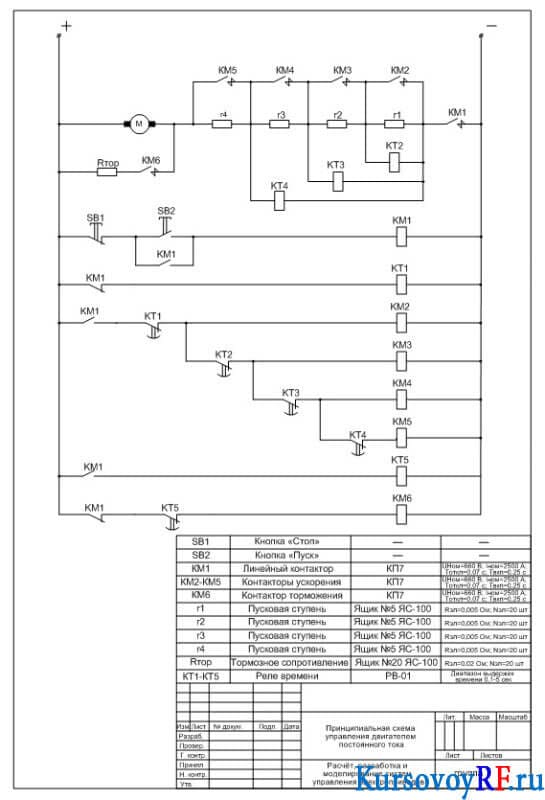

Чертеж Принципиальная схема управления двигателем постоянного тока
