Пояснительная записка (в программе Word) 14 стр., 10 рис., 3 источника
Чертежи (в программе Компас) 6 листов плакатов и чертежей, 2 листа спецификации
Курсовой проект по дисциплине: «Детали машин»
В курсовой работе отражена схема привода, подбор электродвигателя, определены крутящие моменты и угловые скорости вращения на валах привода. Выполнен расчет зубчатых зацеплений, червячной передачи. Расчет и проектирование валов, в том числе тихоходного вала, вал-шестерня, промежуточного вала. Выполнен подбор и расчет подшипников. Выбор и расчет шпонок, а также конструкция и расчет корпусных деталей. Представлены смазочные устройства.
Чертежи курсовой работы (в программе Компас)

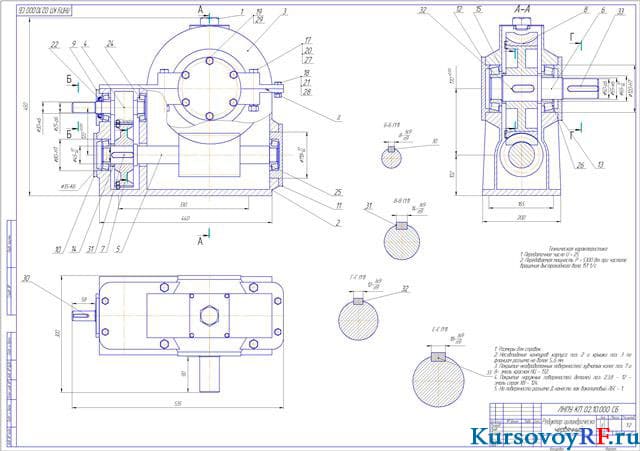

- Чертеж редуктор цилиндрическо-червячный (формат А 1 )

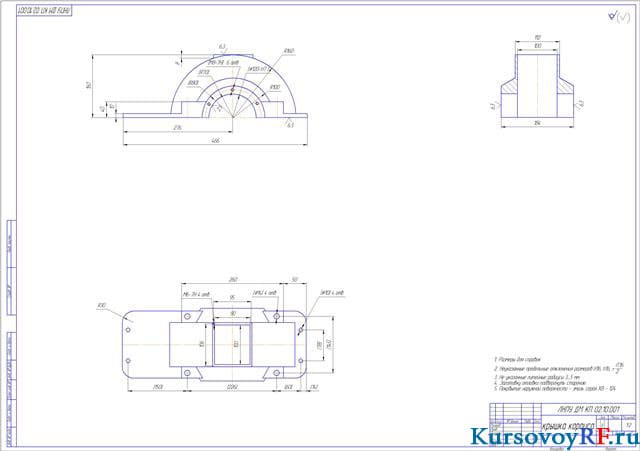

- Чертеж крышка корпуса (формат А 2 )

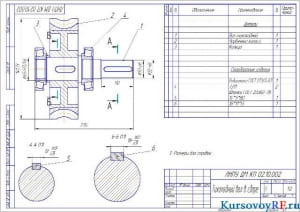

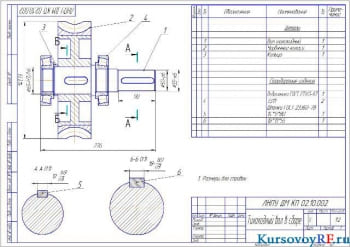

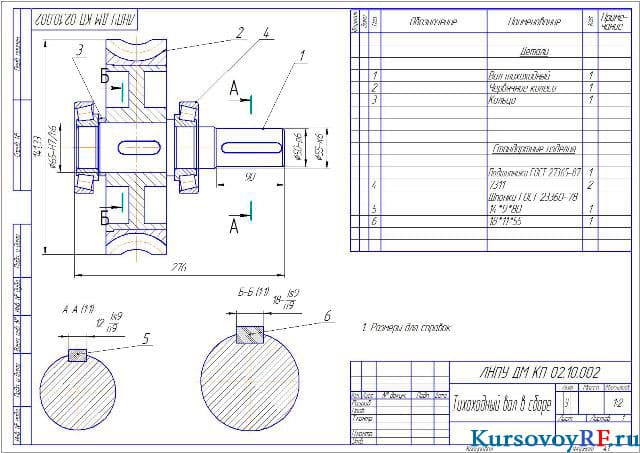

- Чертеж тихоходный вал в сборе (формат А 3)

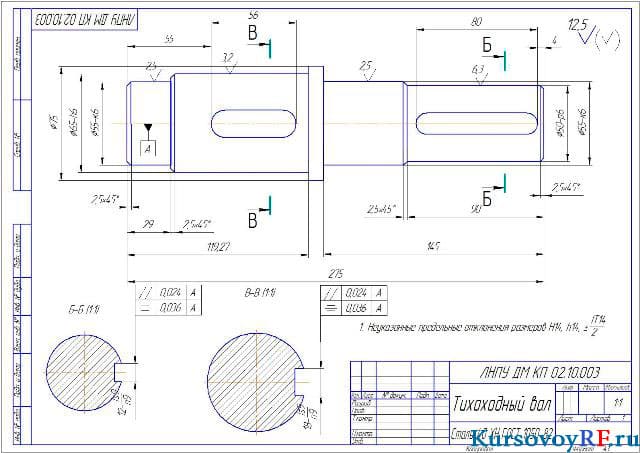

- Чертеж тихоходный вал деталь (формат А 3)

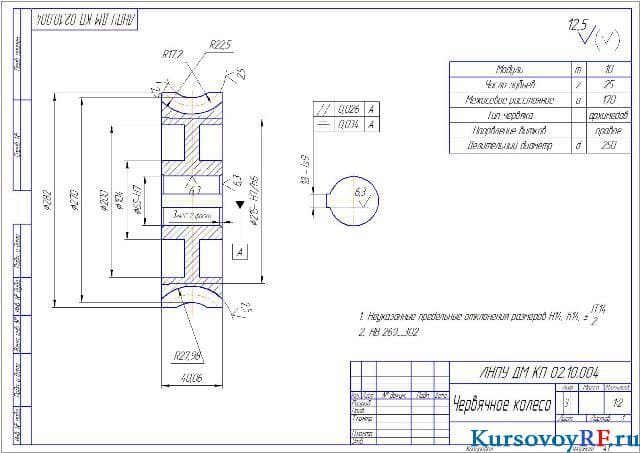

- Чертеж червячное колесо (формат А 3)

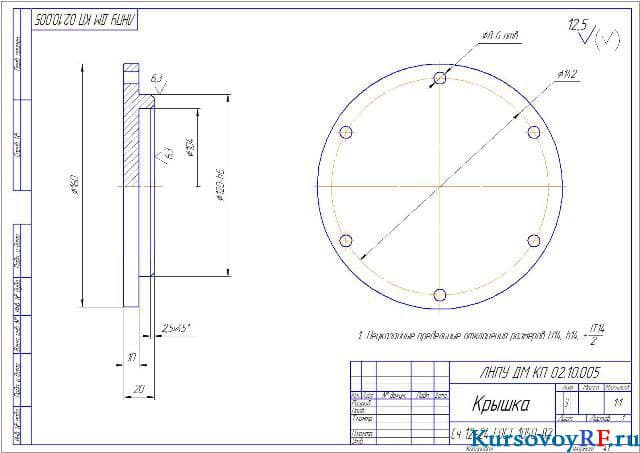

- Чертеж крышка деталь (формат А 3)
