Радиально-поршневой мотор

Код: 02.01.01.07.01.26
Разместил: Антон Смолин

Чтобы скачать работы – Зарегистрируйся и поучаствуй в развитии сайта
Как тут скачать?
Закрыть работу?

Пояснительная записка (в программе Word) 16 с., 3 рис., 14 источников
Чертежи (в программе Компас) 1 лист плакатов и чертежей, спецификации 1 лист
ВУЗ Ковровская государственная технологическая академия им. В.А. Дегтярева

Проект по дисциплине «Объемные гидромашины и гидропередачи»

В расчетной части курсовой работы были определены геометрические параметры рабочих органов насоса. Выполнен расчет опор качения. Найдены диаметр поршня, значение рабочего объема и величина максимального эксцентриситета. Рассчитаны гидростатические опоры. Разработан эскиз гидростатического уравновешивания опоры поршня. Определены силы, действующие на поршень и поясок, а также сила, прижимающая опору поршня к кольцу статора. Произведен расчет цапфенного распределителя. Найдены диаметр отверстий в распределительной цапфе и ширина уплотнительных перемычек. Составлена схема распределительной цапфы с гидростатической разгрузкой. В графической части работы был представлен чертеж радиально-поршневого насоса. Дополнительные материалы: 4 дубликата чертежей в Компасе и Автокаде.

Чертежи

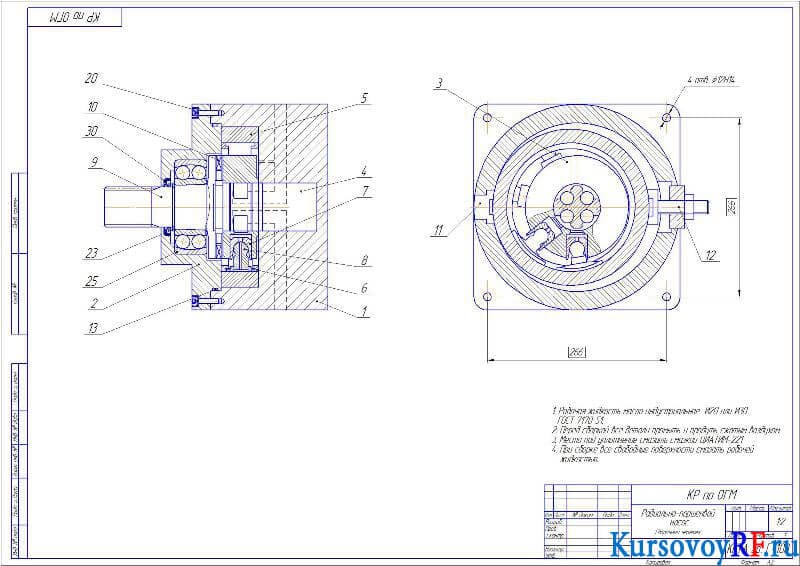

  1. Чертеж Радиально-поршневой насос (формат А2)
