Пояснительная записка (в программе Word) 23 стр., 5 табл., 2 рис.
Чертежи (в программе Компас) 7 листов плакатов и чертежей
ВУЗ УГТУ-УПИ
Курсовой проект по дисциплине: «Детали машин»
В курсовой работе сделан выбор электродвигателя с расчетом основных параметров привода: в том числе определены частота вращения, мощность, крутящие моменты. Выполнен расчет зубчатой передачи: конической передачи и цилиндрической косозубой передачи с выбором материалов и определения допускаемых напряжений, силы в передаче, геометрических размеров. Произведен расчет цепной передачи роликовой цепью с определением числа зубьев, коэффициентов эксплуатации, диаметра, скорости, силы. Выполнен расчет шпонок и расчет валов.
Чертежи курсовой работы (в программе Компас)

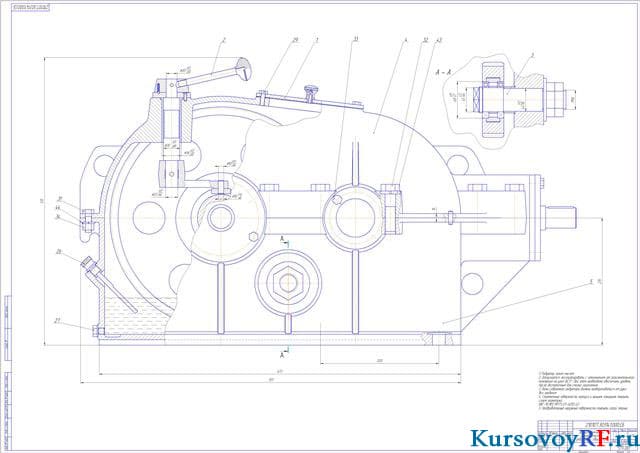

- Чертеж двухступенчатый цилиндрический редуктор (формат А 0 )

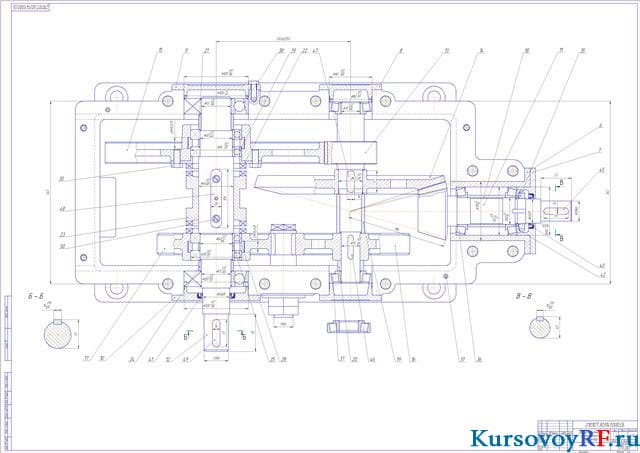

- Чертеж редуктор коническо-цилиндрический (формат А 1 )

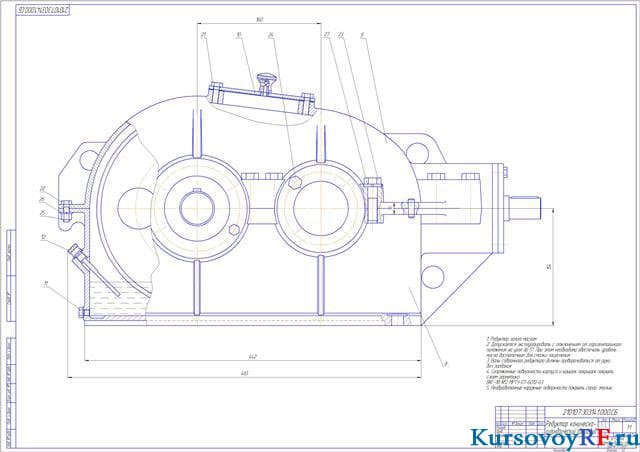

- Чертеж двухступенчатый цилиндрический редуктор общий вид (формат А 0 )

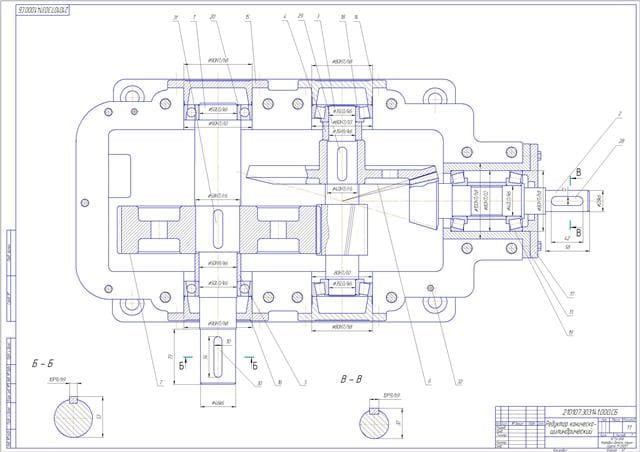

- Чертеж редуктор коническо-цилиндрический общий вид (формат А 1 )

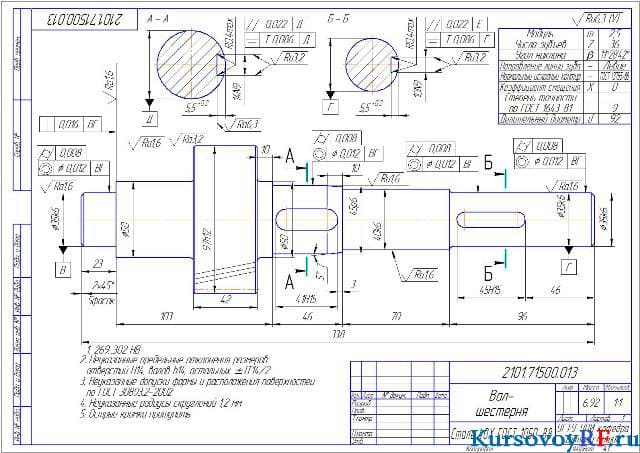

- Чертеж вал-шестерня деталь (формат А 3)

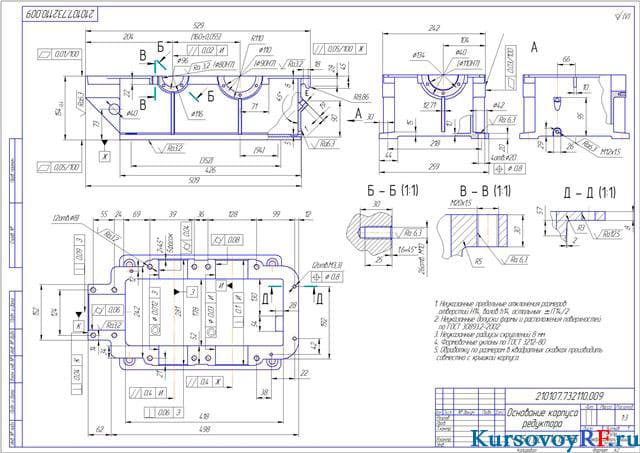

- Чертеж основание корпуса редуктора деталь (формат А 2)

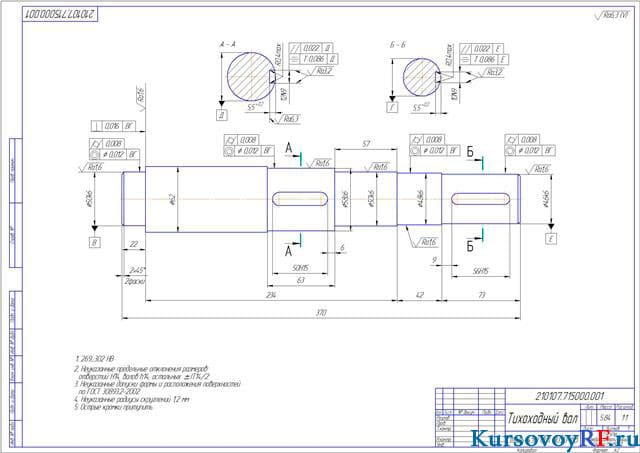

- Чертеж тихоходный вал деталь (формат А 2)
