Привод цепного конвейера

Пояснительная записка (в программе Word) 18 стр., 1 табл., 1 рис., 3 источника
Чертежи (в программе Компас, Автокад) 6 листов плакатов и чертежей, 7 листов спецификации

Курсовой проект по дисциплине: «ДМ»

В работе представлена схема привода, выполнен энергетический и кинематический расчеты механического привода с определением общего КПД привода, мощности потребляемой рабочим органом, частоты вращения валов. Сделан расчет редуктора с выбором материала и межосевого расстояния, проверка прочности на изгиб. Расчет валов на прочность, жесткость, с выбором подшипников качения. Выполнен расчет зубчатой передачи с определением параметров передачи.

Чертежи курсовой работы (в программе Компас, Автокад)

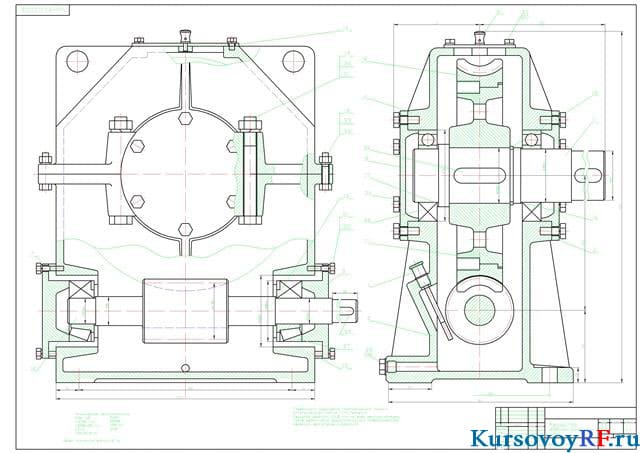

1. Чертеж редуктор червячный одноступенчатый (формат А 1 )

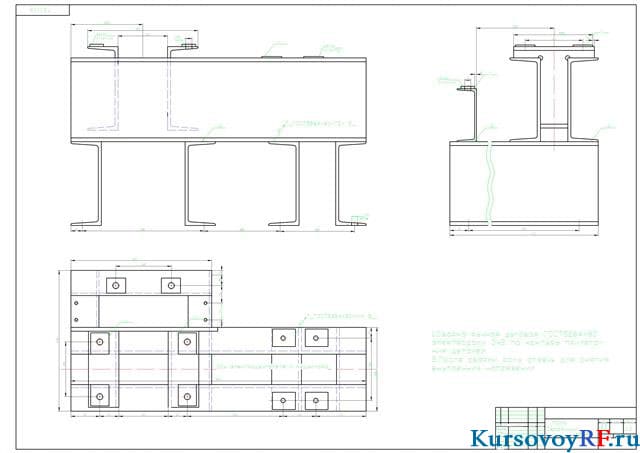

2. Чертеж рама сборочный чертеж (формат А 1 )

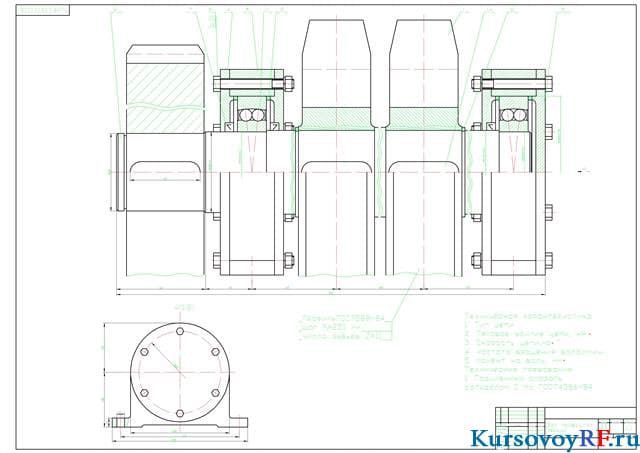

3. Чертеж вал приводной (формат А 1)

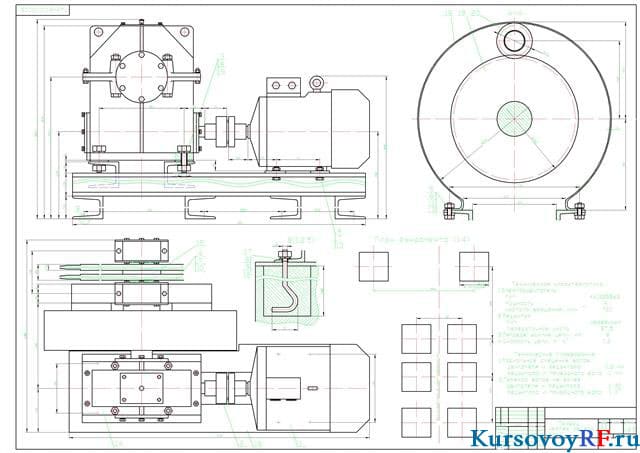

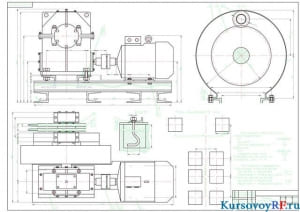

4. Чертеж привод чертеж общего вида (формат А 1)

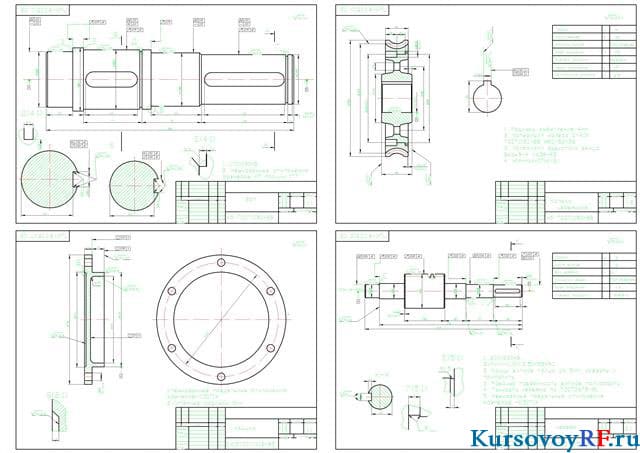

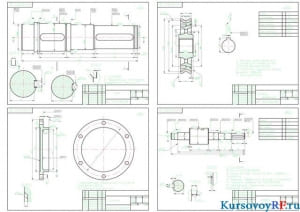

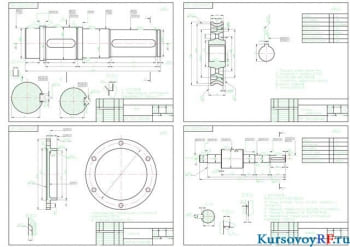

5. Чертеж деталировка (формат А 1)

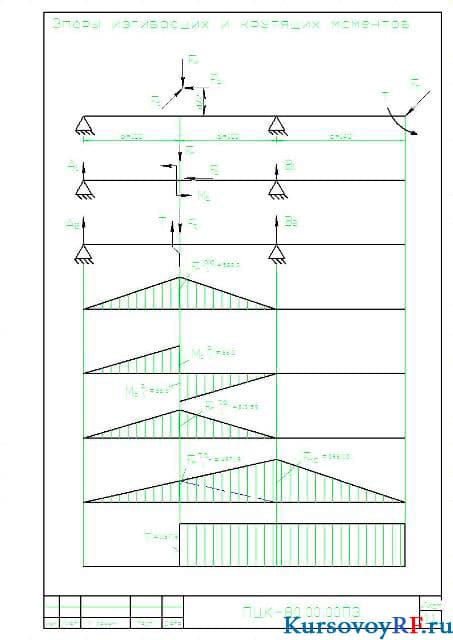

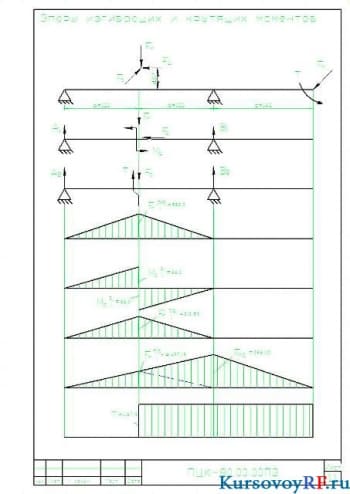

6. Чертеж эпюра изгибающих и крутящих моментов ( формат А 4)
