Курсовое проектирование специального приспособления с чертежами

Описание

 Проект по дисциплине «Технологическая оснастка»

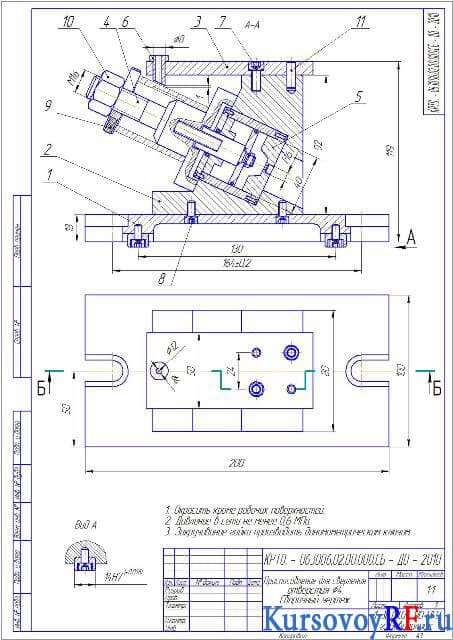

В курсовой работе отражено техническое задание на проектирование. Выполнен расчет режимов резания с определением рациональной подачи, глубины, мощности, скорости резания, осевой силы. Представлена разработка схемы установки заготовки с изображением операционного эскиза и теоретической схемы базирования, с разработкой эскизных проектов приспособления, в том числе с винтовым зажимом и автоматическим. Рассчитана производительность - пропускной способности. Выполнен расчет экономически обоснованной выбранной технической конструкции, где определена зарплата на выполнение операций, стоимость изготовления, стоимость обработки, годовой экономический эффект, срок окупаемости. Рассчитано зажимное усилие с изображением схемы, а также определен силовой привод с точностным расчетом определенного размера. Создана 3D модель приспособления и представлен процесс работы приспособления. Дополнительные материалы: детали в формате 3D Компас-деталь – 8 штук, кондуктор в формате Компас сборка – 1 штука, ведомость курсовой работы в формате Компас – 1 лист.
