проект привода цепного транспортера

Пояснительная записка (в программе Word) 91 стр., 3 табл., 2 рис., 14 источников, 6 приложений
Чертежи (в программе Компас) 9 листов плакатов и чертежей, 6 листов спецификации
ВУЗ РГАТА им.Соловьева

Курсовой проект по дисциплине: «Детали машин и основы конструирования»

В работе представлен кинематический и силовой расчеты привода, в которых определен общий КПД привода, частота вращения вала. Выполнен расчет зубчатой цилиндрической косозубой передачи, где определено допускаемое напряжение, коэффициент безопасности, коэффициент долговечности, расчетная твердость, напряжение изгиба, суммарное число звеньев, а также выполнен проверочный расчет по пиковым нагрузкам. Сделан расчет валов с подбором подшипников качения. Выполнена компоновка вала  с определением реакции в опорах и представлена схема нагружения в разных плоскостях. Представлен расчет шпоночных соединений с выбором муфты, а также расчет конструктивных элементов корпуса редуктора. Выполнена сборка и регулировка редуктора с определением его точности.

Чертежи курсовой работы (в программе Компас)

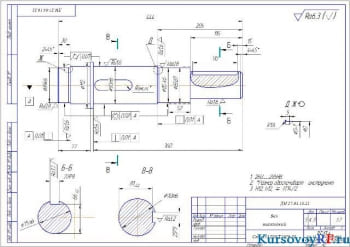

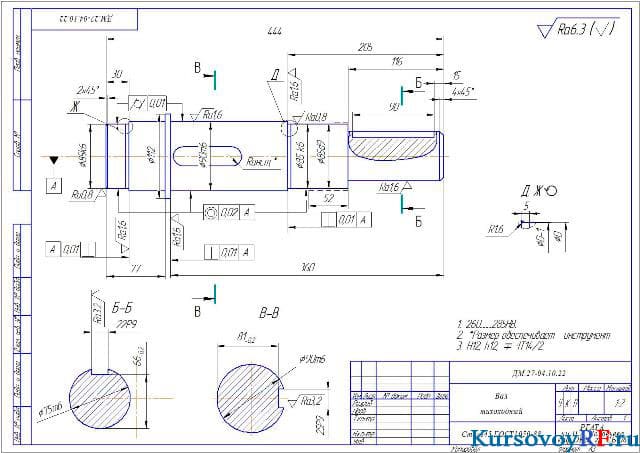

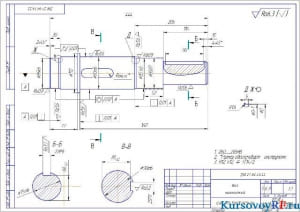

1. Чертеж вал тихоходный деталь (формат А 3 )

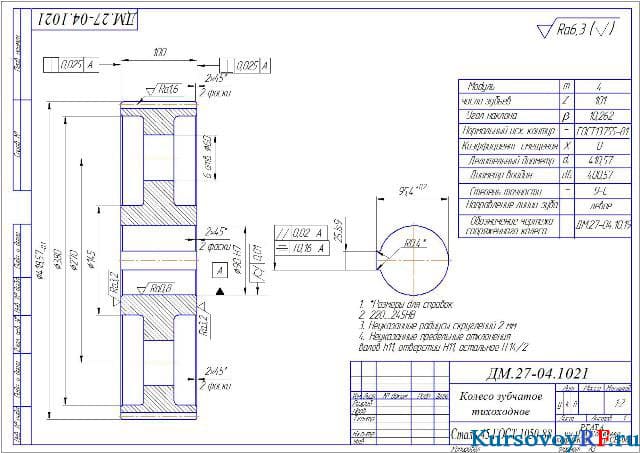

2. Чертеж колесо зубчатое деталь (формат А 3 )

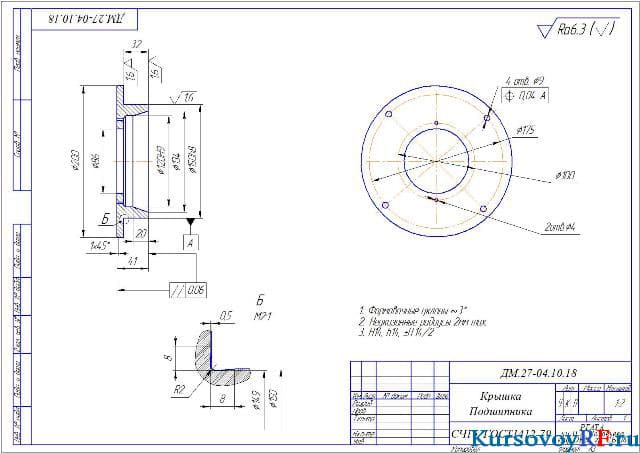

3. Чертеж крышка подшипника деталь (формат А 3)

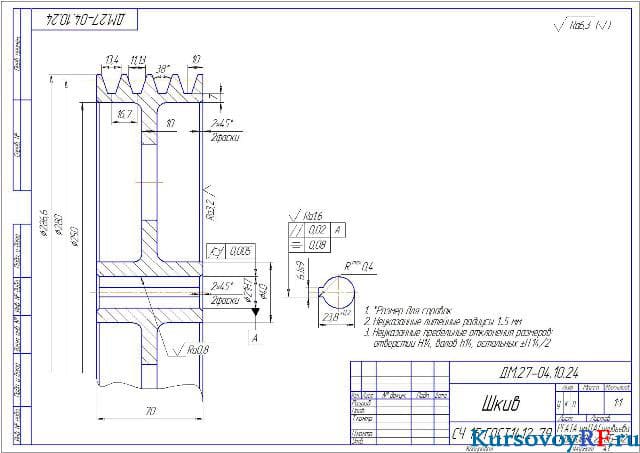

4. Чертеж шкив деталь (формат А 3)

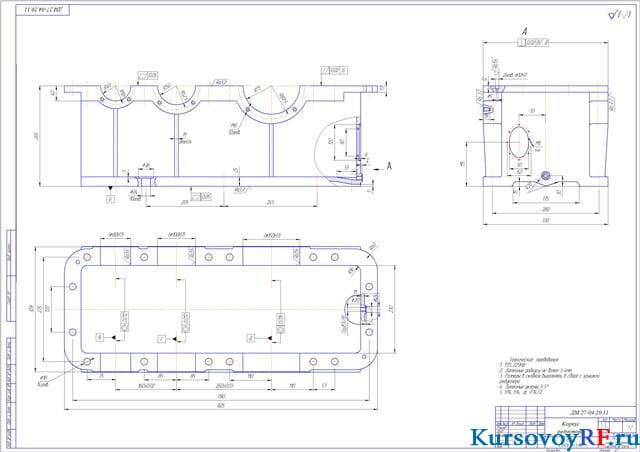

5. Чертеж корпус редуктора деталь (формат А 1)

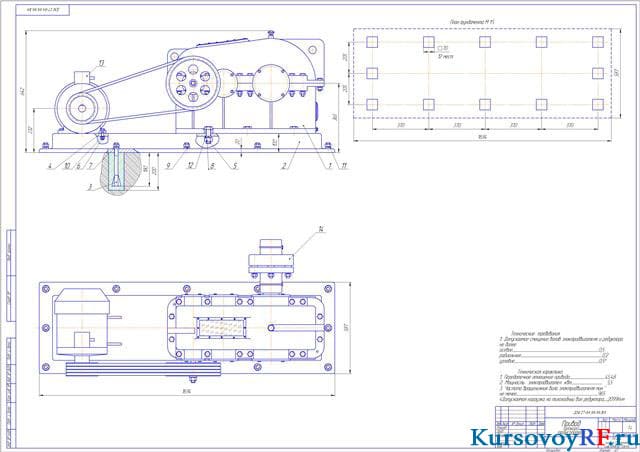

6. Чертеж привод цепного транспортера (формат А 1)

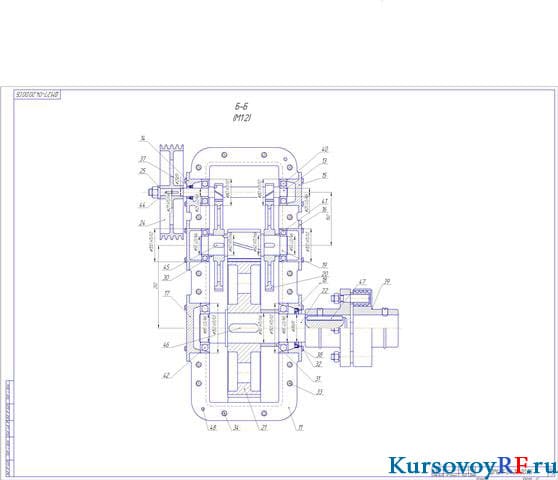

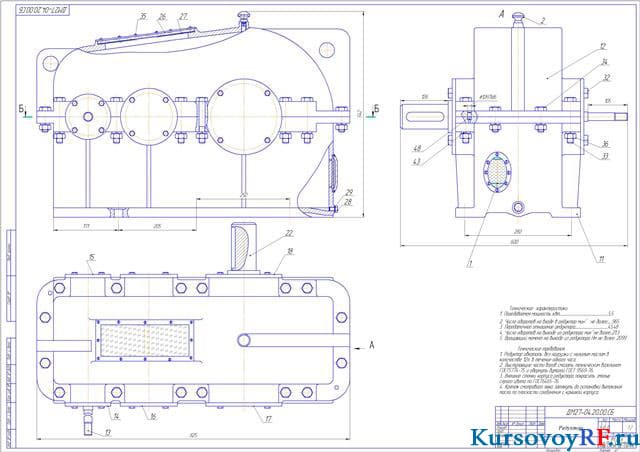

7. Чертеж редуктор – 2 листа(формат А 1)

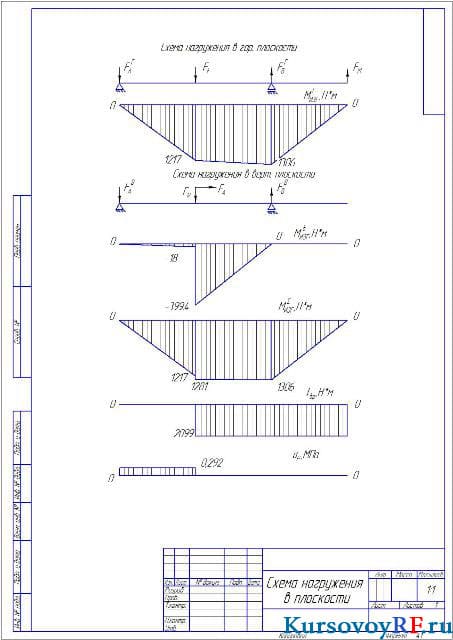

8. ПроЧертеж схема нагружения в плоскости (формат А 3)
