Курсовое проектирование электрического двигателя постоянного тока параллельного возбуждения

Пояснительная записка (в программе Word) 50 с., 2 табл., 0 рис., 3 источника, 0 приложений
Чертежи (в программе Компас) 4 листа плакатов и чертежей, спецификации 2 листа
ВУЗ Воронежский государственный технический университет

Проект по дисциплине «Конструкции, расчет, проектирование,
  потребительские свойства электромагнитных устройств»

В курсовом проекте рассмотрена область  применения двигателей постоянного тока, дана характеристика двигателя серии 2П. Определены наружный диаметр якоря и расчётная длина сердечника. Выбрана простая волновая обмотка якоря и определены её данные. Рассчитаны размеры зубцовой зоны при овальной форме паза. Выполнен расчёт магнитной системы машины. Построены характеристики намагничивания и переходная. Для расчёта системы возбуждения определено размагничивающее действие поперечной реакции якоря, рассчитаны обмотки при параллельном возбуждении. Произведена оценка коммутационных параметров. Рассчитаны механические, электрические потери мощности, магнитные потери. Произведён расчёт рабочих характеристик двигателя с приложением таблицы расчётов. Выполнены расчёты при превышении температуры и вентиляционный. На основе расчётов определён КПД при номинальном режиме.

Чертежи

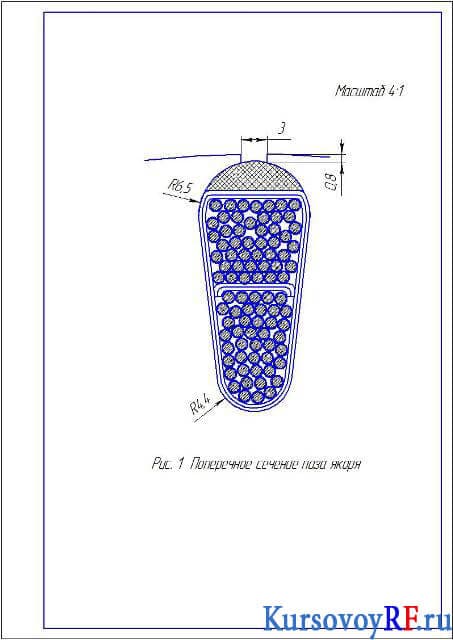

1. Чертеж разреза паза (формат А4)

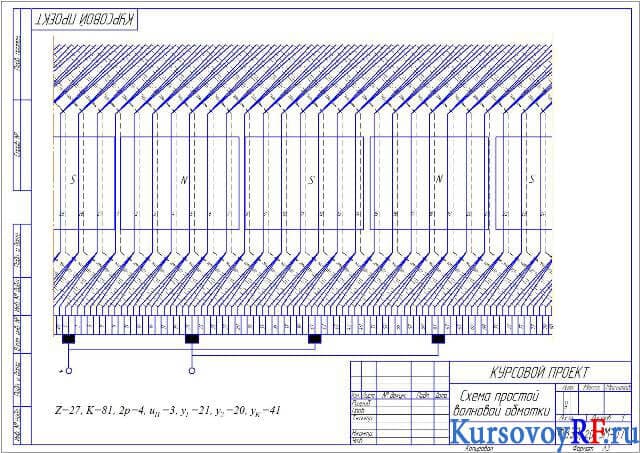

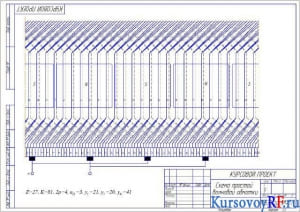

2. Чертеж схемы простой волновой обмотки (формат А3)

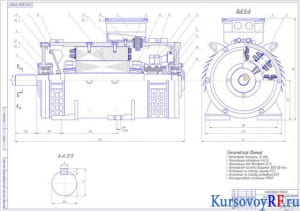

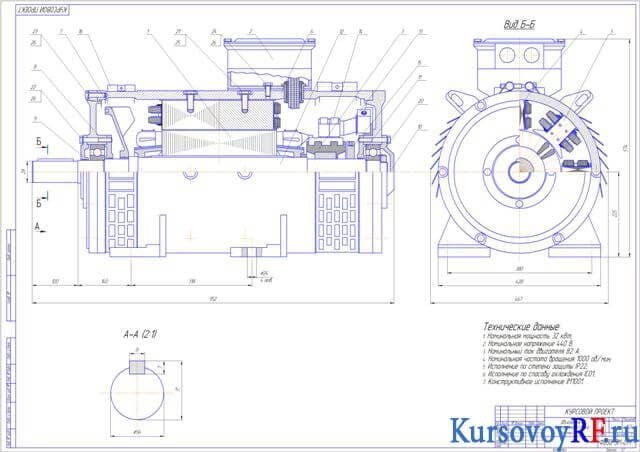

3. Чертёж сборочный двигателя постоянного тока (формат А1)

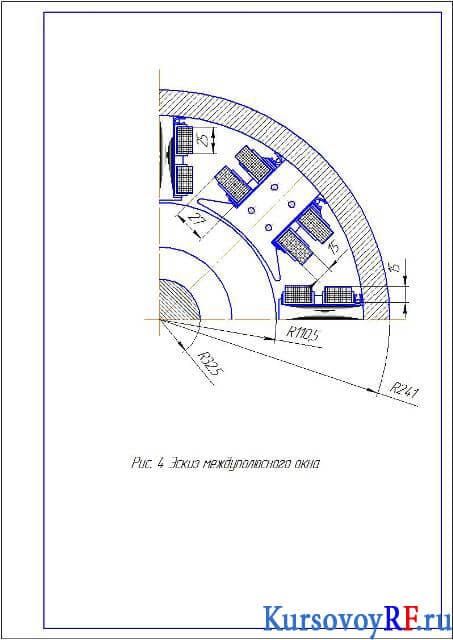

4. Чертёж эскиза междуполюсного окна (формат А4)
