Проектный курсовой расчет трехфазного асинхронного двигателя с короткозамкнутым ротором с использованием ЭВМ

Пояснительная записка (в программе Word) 80 с., 5 табл., 11 рис., 0 источников, 0 приложений
Чертежи (в программе Автокад) 2 листа плакатов и чертежей

Проект по дисциплине «Инженерное проектирование и САПР электрических машин»

Для разработки курсового проекта проанализированы область применения и типы асинхронных двигателей. Рассмотрены модификации двигателей серии 4А. Общий вид асинхронных двигателей представлен на рисунке. Выбрана базовая модель двигателя с приложением таблицы технических характеристик. Определены расчётные мощность и длина машины. Определено число пазов статора, выбрана  двухслойная всыпная обмотка из медного провода круглого сечения. Выполнен расчёт обмотки и зубцовой зоны статора. Определена величина воздушного зазора. Выполнен расчёт ротора с определением размеров полузакрытых овальных пазов. Магнитная цепь рассчитана для номинального режима работы. Рассчитаны активное и реактивное  сопротивления обмотки статора и короткозамкнутого ротора, момент инерции ротора. Определены потери мощности в режиме без нагрузки на валу. Построены рабочие и пусковые характеристики двигателя. Разработан чертёж общего вида. Представлены результаты проектирования двигателя на ЭВМ.

Чертежи

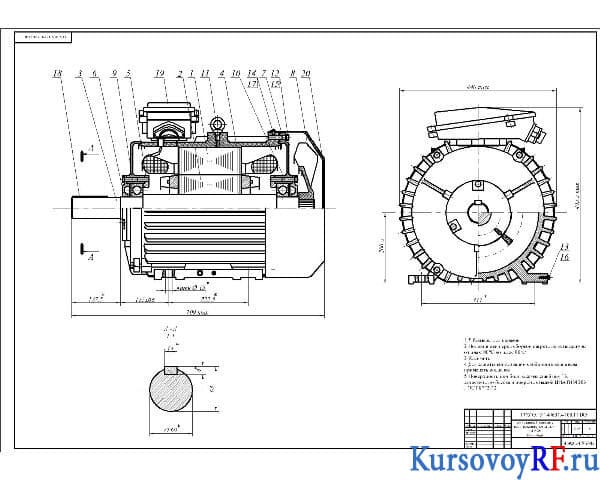

1. Чертеж общего вида асинхронного двигателя с короткозамкнутвм ротором АИР200 (формат А1)

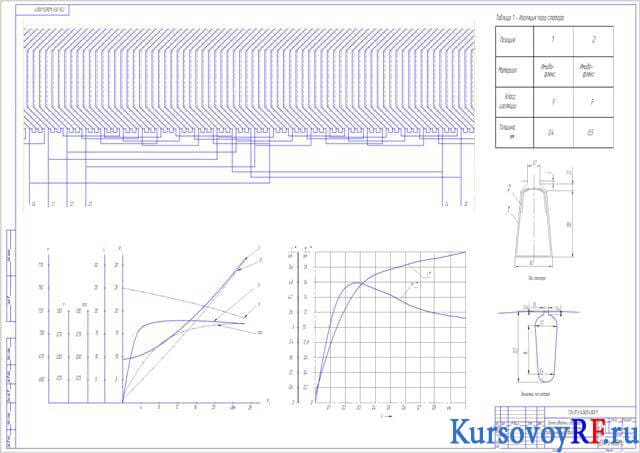

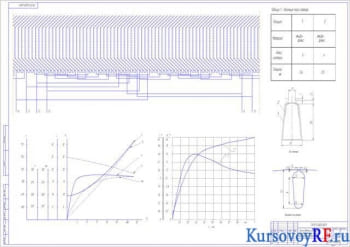

2. Чертеж схемы обмотки статора, характеристики и эскизы пазов асинхронного двигателя (формат А1)
