Расчет и проектирование скребкового конвейера для транспортирования формовочной земли

Описание

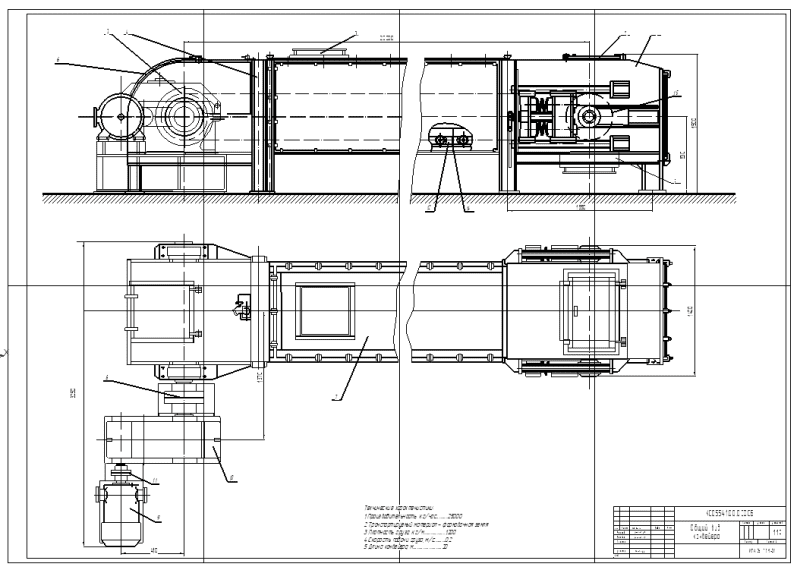

В данном курсовой работе по дисциплине «Машины непрерывного транспорта» выполнен проект привода на тему «Расчет и проектирование скребкового конвейера».

Скребковый конвейер со сплошными высокими скребками состоит из открытого желоба 5, укрепленного на станине 4, вдоль которого движется вертикально замкнутая тяговая цепь (или две цепи) 1 с укрепленными на ней скребками 2, огибающая концевые (приводную и натяжную) звездочки. Движение тяговая цепь получает от привода 3, а первоначальное натяжение - от на¬ устройства 6. Транспортируемый груз засыпается в желоб конвейера в любом месте по его длине ¬и проталкивается скребком по желобу. Разгрузка конвейера может производиться в любом месте по его длине через отверстия в дне желоба, перекрываемые шиберными задвижками или затворами. Последние открываются при помощи электромеханического (винтового), пневматического или гидравлического привода с ручным или дистанционным управлением. Для конвейеров малых типоразмеров иногда применяют ручной привод.

Груз может транспортироваться по нижней ветви, верхней ветви (при консольных скребках) или одновременно по верхней и нижней ветвям в разных направлениях (при симметричных скребках).

Скребковые конвейеры с высокими скребками в основных исполнениях являются вертикально замкнутыми и перемещают груз в горизонтальном, наклонном, наклонно-горизонтальном и горизонтально-наклонном направлениях. Комбинированные трассы, возможны только для, конвейеров с двумя тяговыми цепями или же с одной цепью, снабженной опорными катками для направления ходовой части на поворотном участке.

Угол наклона скребковых конвейеров обычно не превышает 30 - 40, так как с его увеличением производительность конвейера значительно снижается. При использовании специальных, так называемых ящичных, скребков с подвижными боковыми стенками угол наклона конвейера увеличивается до 500. у конвейеров этого типа внутренние звенья тяговых цепей изготовляют из листов одинаковой высоты со скребком. Такая конструкция образует последовательный набор движущихся открытых ящиков без дна; дном служит неподвижный желоб конвейера.

В данной курсовой работе произведён предварительный расчёт скребкового конвейера. В результате этих расчётов были определены следующие величины:

• ширина скребков, 356 мм

 высота скребков, 156 мм

• усилие на сбегающей ветви, 1,798 кН

 усилие на набегающей ветви, 12,259 кН

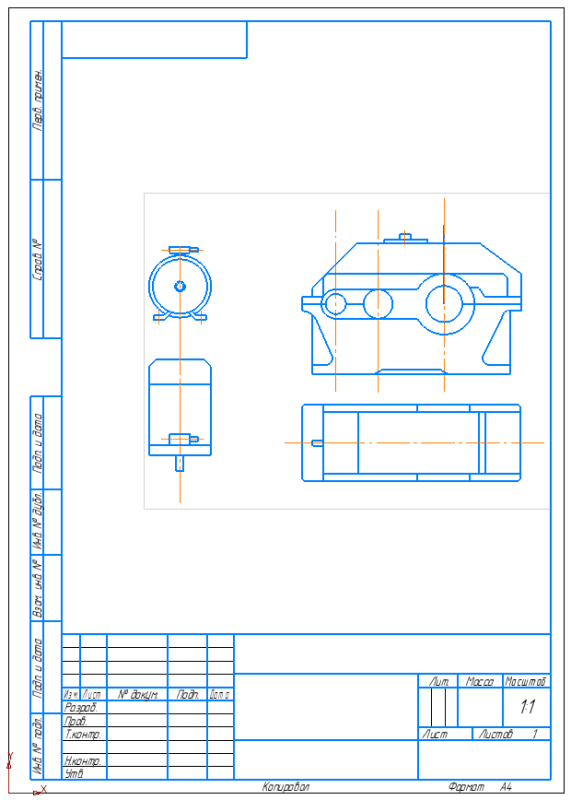

   Также был выбран асинхронный короткозамкнутый трёхфазный электродвигатель марки: 4АМ100S4У3 мощностью   равной 3 кВт; и подобраны элементы привода: редуктор серии 1Ц2У – 250  и пластинчатую тяговую цепь М 160 – 1 – 100 – 1 ГОСТ 588 - 81 .

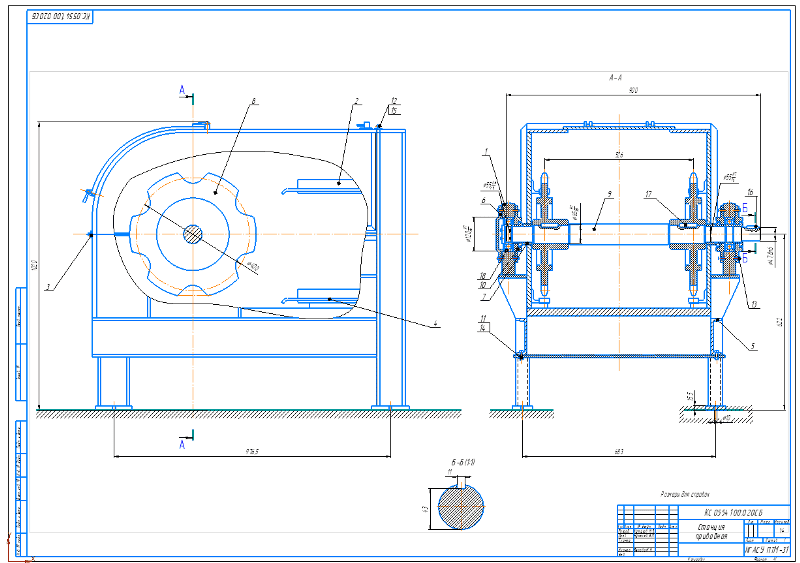

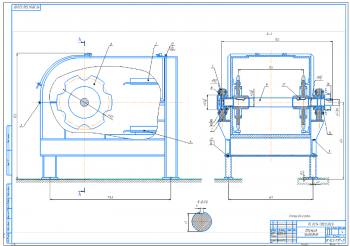

   Был произведён расчёт приводной звёздочки со следующими результатами:

• число зубьев 6;
• шаг зубьев 200;
• делительный диаметр, 400 мм
• диаметр наружной окружности, 446,72 мм
• угол впадин зубьев, 86 град

   Расчёт натяжного устройства привёл к следующим результатам:

• - тип устройства .винтовая;
• - число витков гайки винта 3;
• - натяжное усилие устройства, 26,235 кН
• - ход, 320 мм
• - внутренний диаметр винта, 50 мм
• - диаметр вершин витков, 57 мм
• - угол подъёма резьбы, 3,19 град

   Таким образом был спроектирован скребковый конвейер с высокими скребками для транспортирования земли формовочной с требуемой производительностью, данный конвейер может быть так же использоваться для транспортирования таких материалов как гравий, камень молотый, шлак и других.

Задание к курсовой работе:

Производительность Q, 25000 кг/час

Скорость подачи груза v, 0,2 м/с

Длина конвейера L, 20 м

Транспортируемый материал – формовочная земля

Плотность транспортируемого материала ρ, 1,2·103 кг

Размер частицы amax , 40 мм

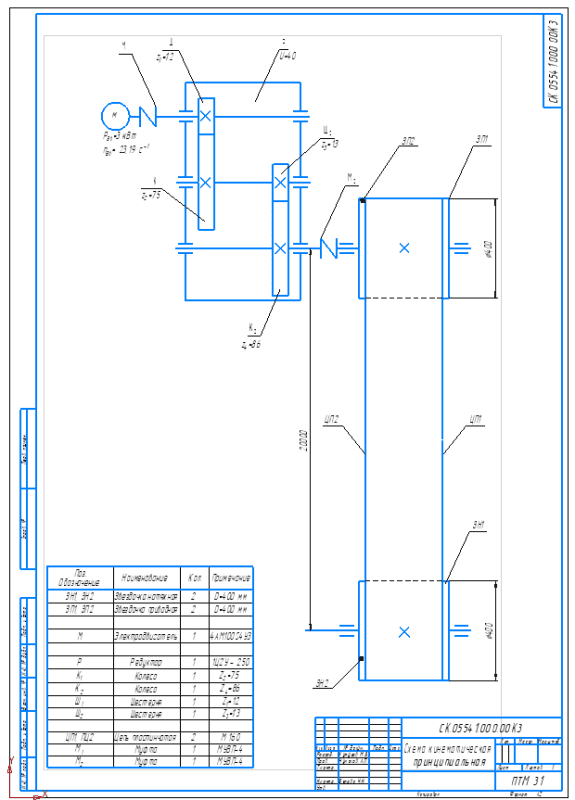

Кинематическая схема скребкового конвейера:
