Проектирование привода с мотор-редуктором и упруго-компенсирующей муфтой для ленточного транспортера

Состав чертежей

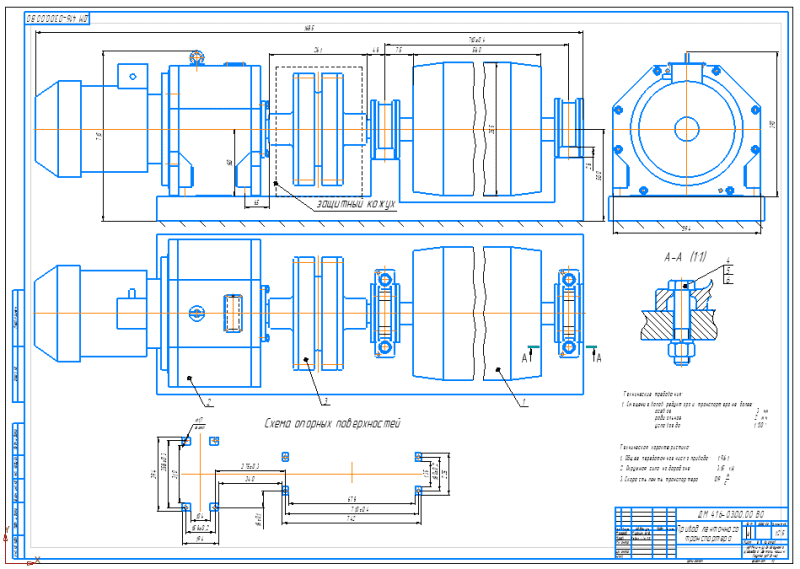

1. Общий вид привода ленточного транспортера А1 со схемой опорных поверхностей:

Смещение валов редуктора и транспортера не более:

Осевое 3мм

Радиальное 2мм

Угловое до 1⁰30^’

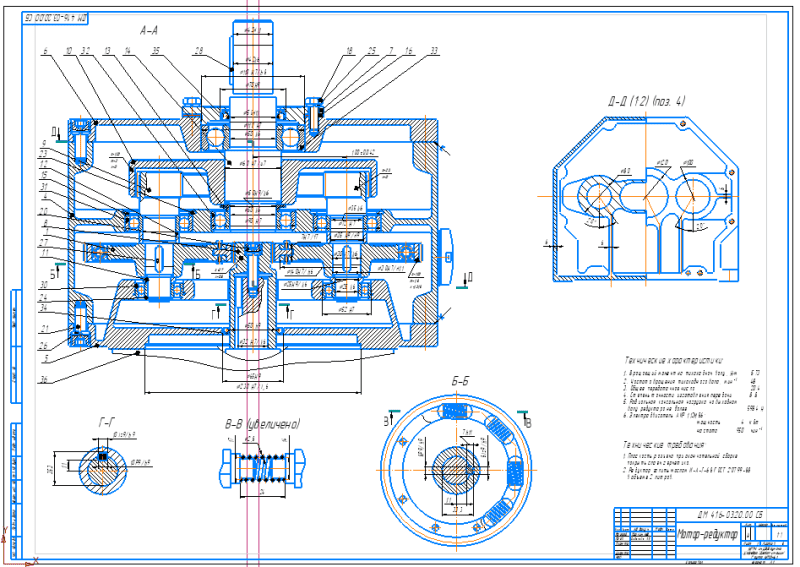

2. Сборочный чертеж мотор-редуктора А1

Вращающий момент на тихоходном валу, 573 Нм

Частота вращения тихоходного вала, 48 мин

Общее передаточное число   20.4

Степень точности изготовления передачи 8 В

Радиальная консольная нагрузка на выходном валу редуктора не более 5984 Н

Электродвигатель АИР 112МВ6:

мощность  4 кВт

частота 950 мин

Плоскость разъема при окончательной сборке покрыть слоем герметика

В редуктор залить маслом И-А-Г-68 ГОСТ 20799-88 в объеме 2 литров

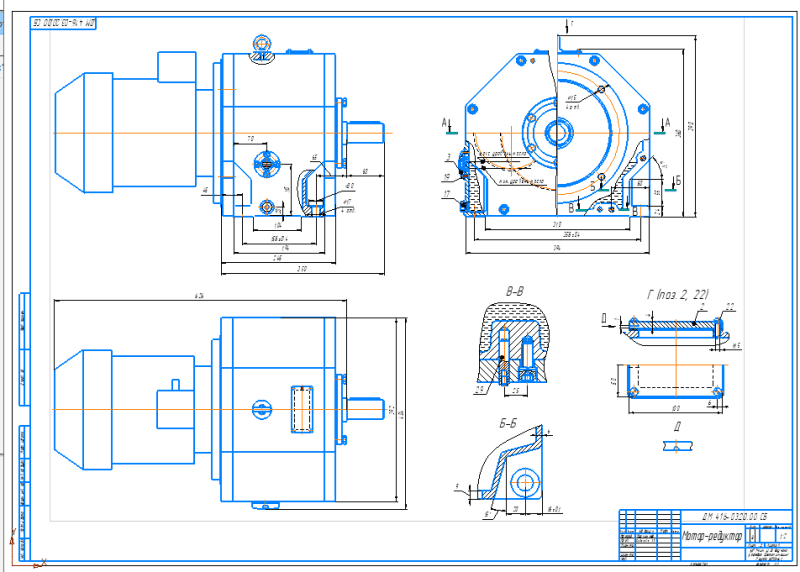

3. Корпус мотор-редуктора в сборе А1

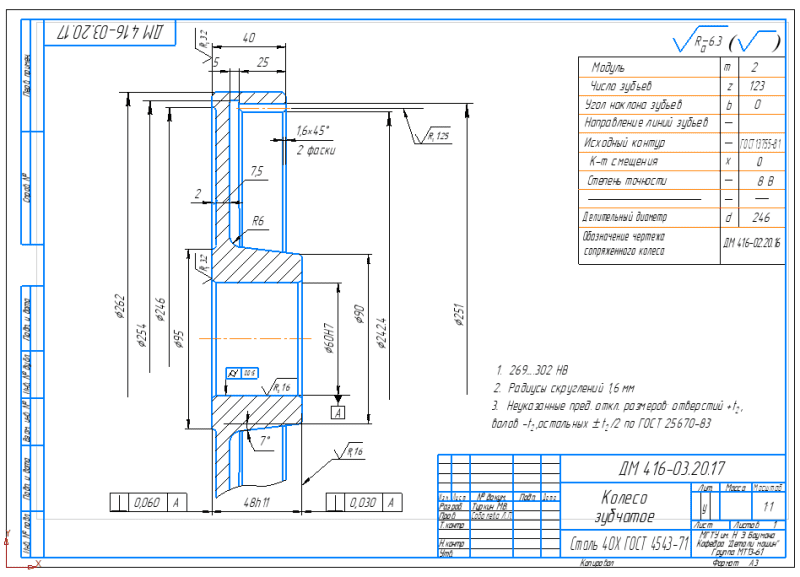

4. Рабочий чертеж зубчатого колеса из стали 40Х на формате А3: модуль 2; число зубьев 123; степень точности 8В; делительный диаметр 246мм

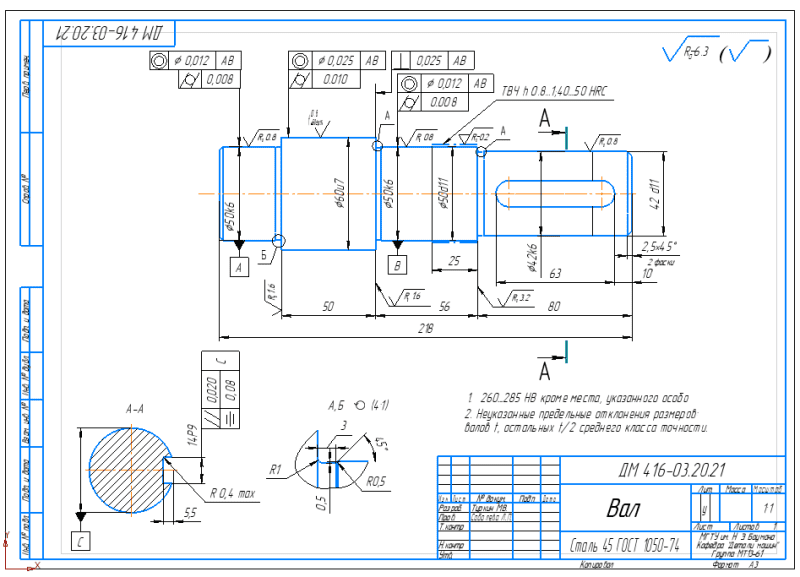

5. Деталь вал из стали 45 А3

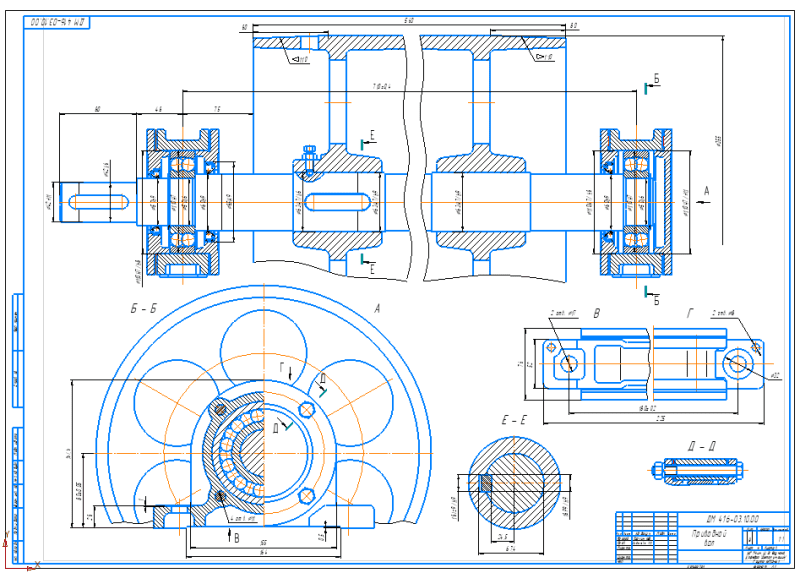

6. Приводной вал в сборе А1

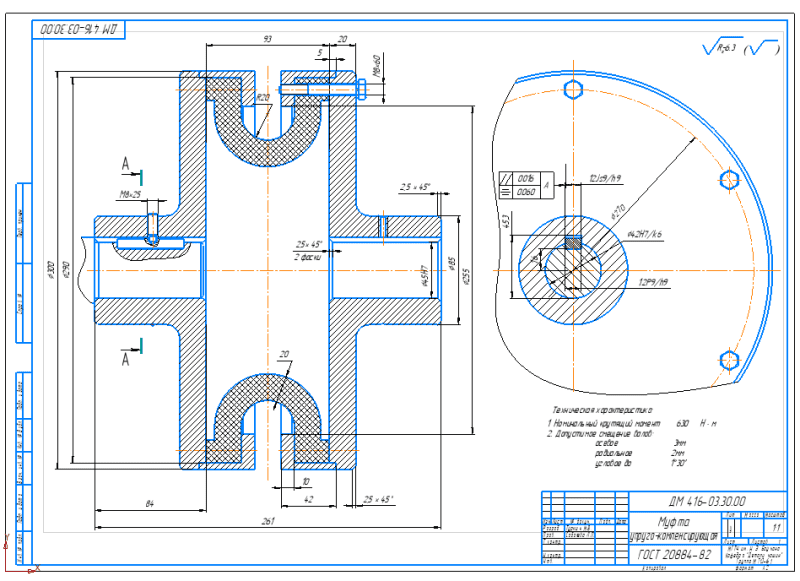

7. Сборочный чертеж упруго-компенсирующей муфты А2:

Номинальный крутящий момент   630 Нм

Допустимое смещение валов:

осевое  3мм

радиальное 2мм

угловое до  1⁰ 30’

Содержание

Подготовка исходных данных для расчета редуктора на ЭВМ и выбор электродвигателя

3. Расчет цилиндрического двухступенчатого редуктора

4. Определение диаметров валов

5. Расчет соединений

5.1. Шпоночные соединения

5.2. Соединения с натягом

6. Расчет валов

6.1. Определение сил реакций в опорах валов и построение эпюр изгибающих и крутящих моментов

6.1.1. Тихоходный вал редуктора

6.1.2. Промежуточный вал редуктора

6.2. Расчет валов на прочность

6.3. Расчет подшипников

7.Расчет приводного вала

7.1.Определение реакций

7.2.Подбор подшипника

7.3.Расчет приводного вала на статическую прочность и сопротивление усталости

7.3.1.Расчет на статическую прочность

7.3.2 Расчет вала на сопротивление усталости

8.  Расчет упругой муфты

9.Расчет упругих элементов колеса

10. Выбор смазочного материала

11.Конструирование корпусных деталей и крышек

12. Использованная литература
