Пояснительная записка (в программе Word) 24 с., 8 литературных источников
Чертежи (в программе Компас 3Dv) 6 листов, спецификация
ВУЗ МГТУ им.Баумана
Описание

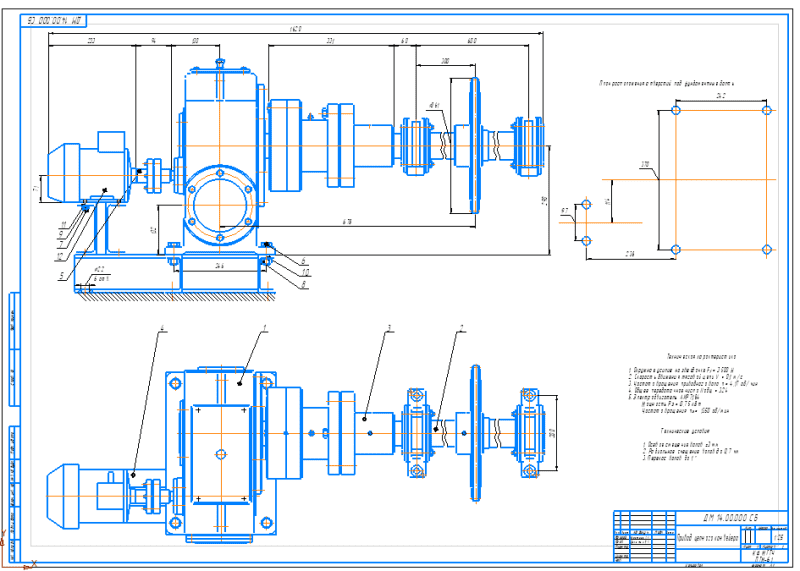

В курсовой работе выполнено проектирование привод цепного конвейера - машины непрерывного транспорта для горизонтального перемещения штучных грузов, устанавливаемая в отапливаемом помещении.

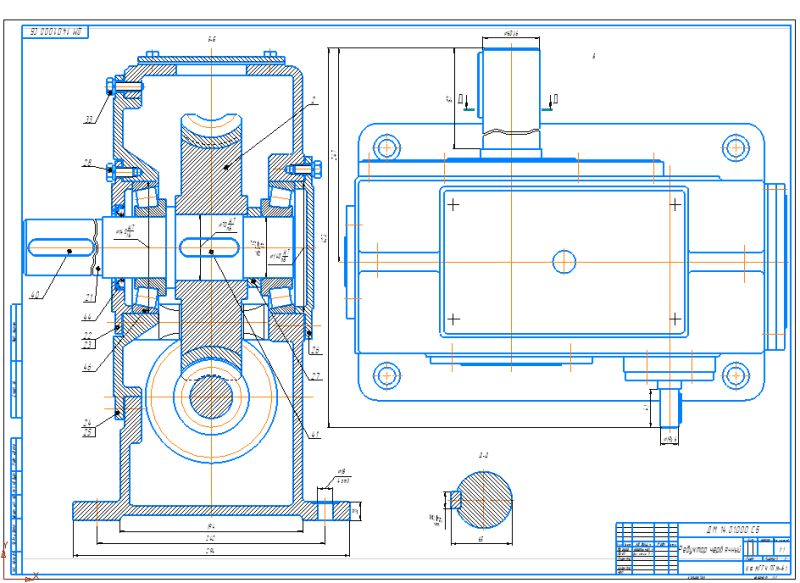

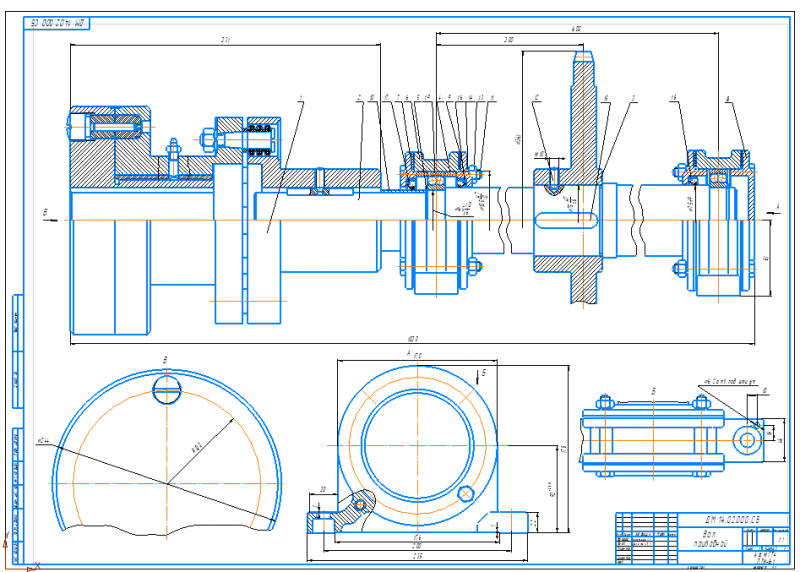

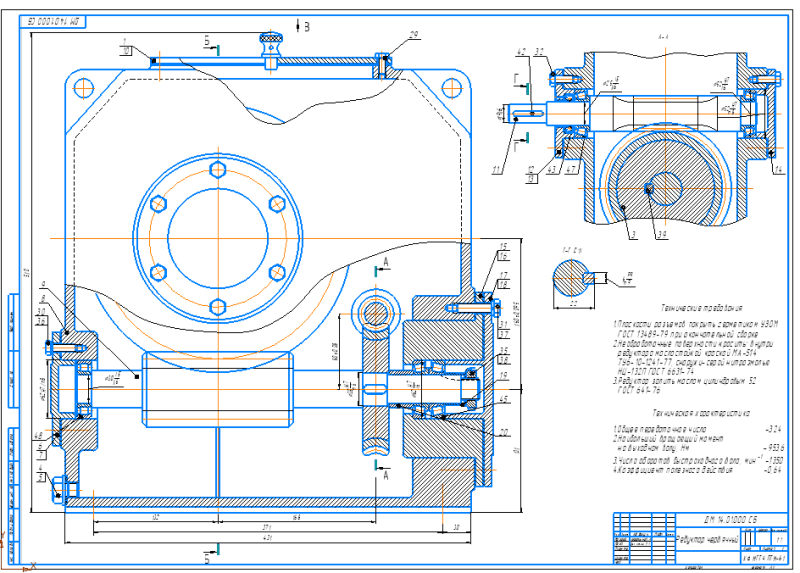

Привод состоит из червячного редуктора, а также приводного вала со звездочкой для тяговой цепи ГОСТ 588-81 с упругой предохранительной муфтой.
Технические требования:
Электропитание от сети переменного 3-х фазного тока с частотой 50 Гц и напряжением 380 В
Типовой режим нагружения, режим работы II
Расчетный ресурс 10000 часов
Изготовление – единичное
Приводная станция смонтирована на сварной раме конвейера
Исходные данные к расчету:
Окружная сила 3,5 кН
Скорость цепи 0,1 м/с
Шаг цепи конвейера 160 мм
Число зубьев звездочки 9
Номер цепи (тип I, исполнение I) 20м
