Проектирование привода цепного транспортера с червячным редуктором и цепной передачей с предохранительным устройством

Состав чертежей

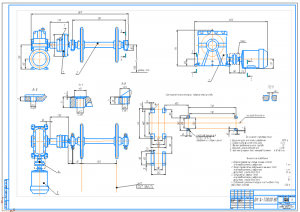

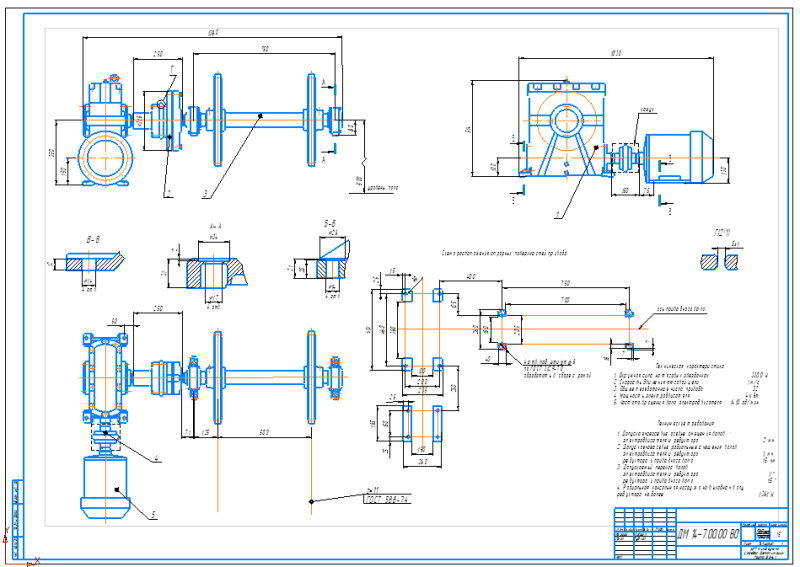

1. Чертеж общего вида привода цепного транспортера А1 с техническими данными:

Окружная сила на тяговых звездочках 3300 Н

Скорость движения тяговой цепи  1 м/с

Общее передаточное число привода  32

Мощность электродвигателя  4 кВт

Частота вращения вала электродвигателя    1410 об/мин

Допускаемое осевые смещения валов:  электродвигателя и редуктора  2 мм

Допускаемое осевые радиальные смещения валов

электродвигателя и редуктора 1 мм

редуктора и приводного вала 1,5 мм

Допускаемый перекос валов электродвигателя и редуктора 1 градус, редуктора и приводного вала 1.5 градуса

Радиальная консольная нагрузка на выходном валу редуктора не более  1361 Н

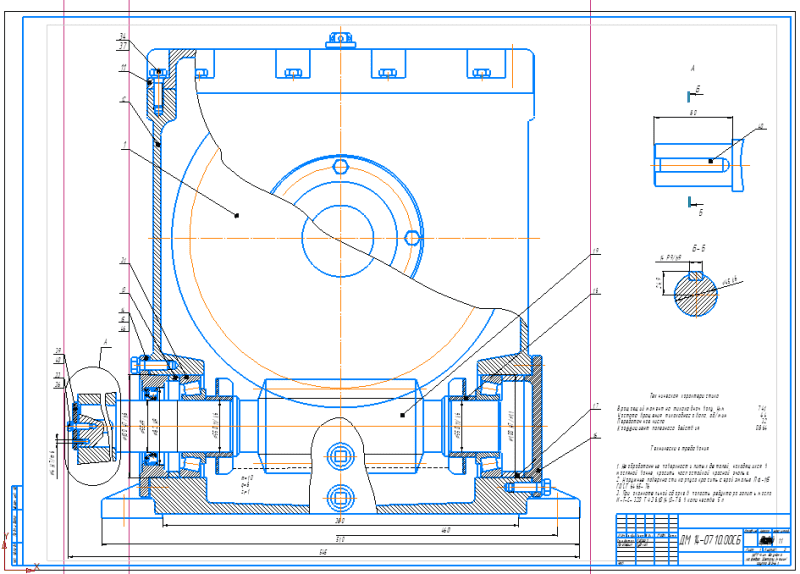

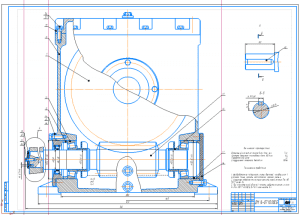

2. Сборочный чертеж червячного редуктора А1

Вращающий момент на тихоходном валу, Н м  741

Частота вращения тихоходного вала, об/мин 44

Передаточное число    32

Коэффициент полезного действия    0.864

Необработанные поверхности литых деталей, находящихся в  масляной ванне, красить маслостойкой красной эмалью.

Наружные поверхности корпуса красить серой эмалью ПФ-115  ГОСТ 6465-76

При окончательной сборке в полость редуктора залить масло  И-Т-С-320 ТУ 38.101413-78 в количестве 5 л

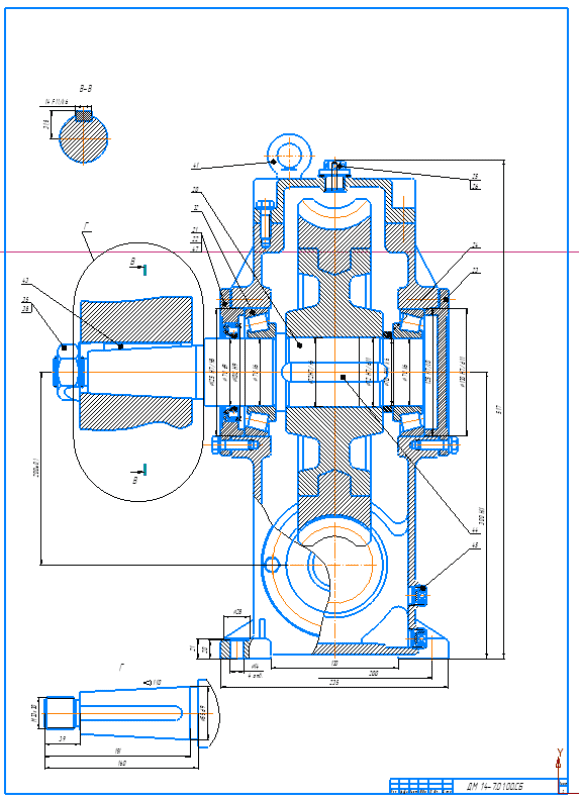

3. Редуктор в сборе в разрезе А1

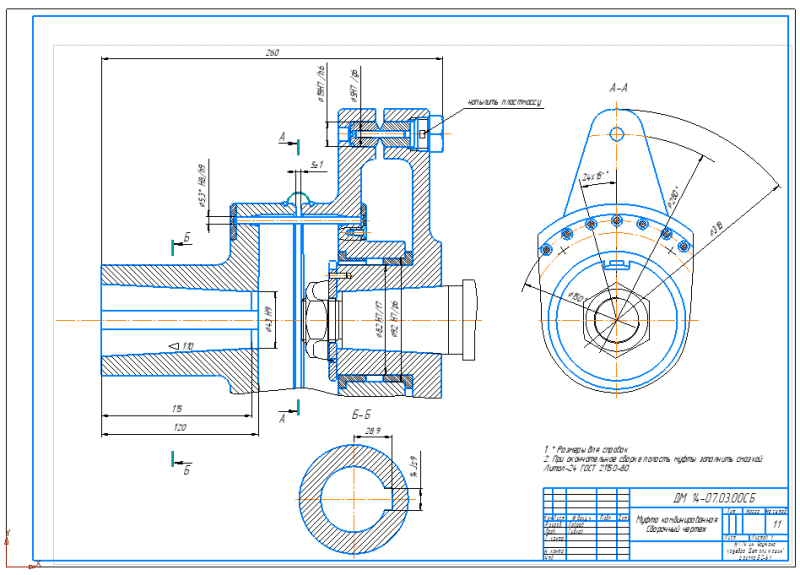

4. Сборочный чертеж комбинированной муфты А1: указаны размеры для справок, при окончательной сборке полость муфты заполнить смазкой Литол-24

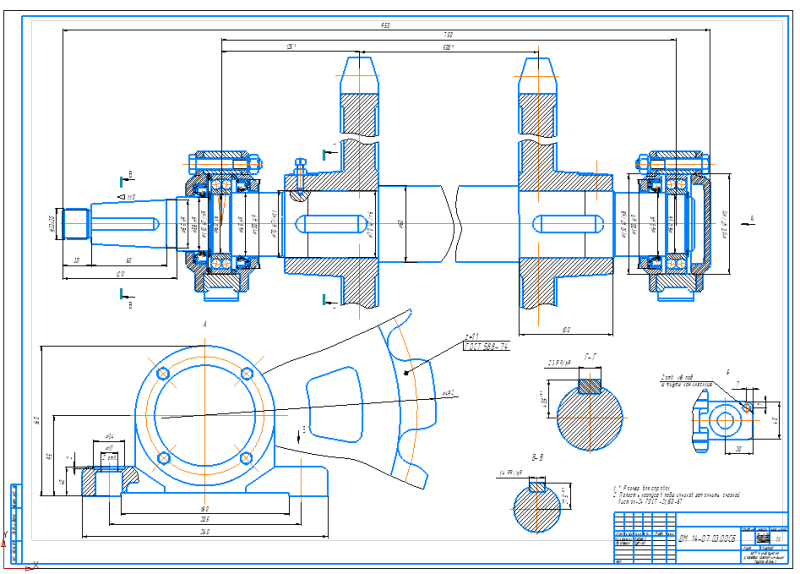

5. Чертеж приводного вала А1

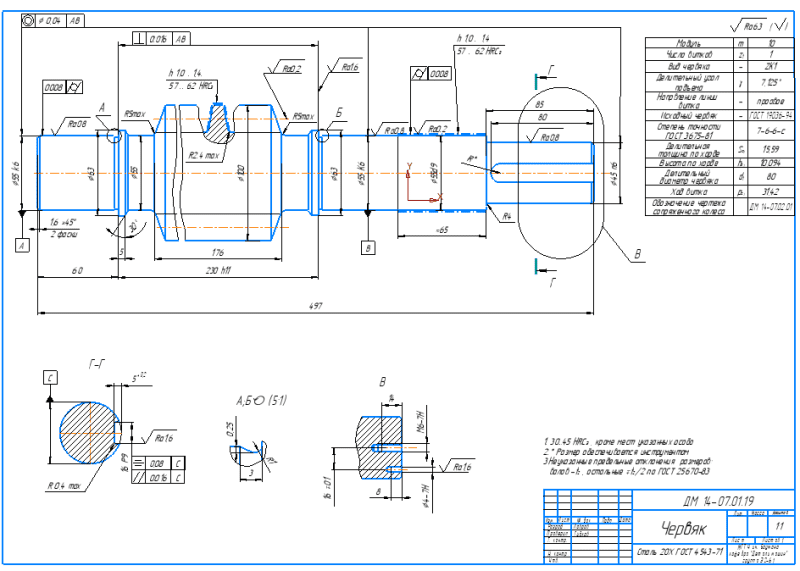

6. Деталь червяк из стали 20Х А2: модуль 10, число витков 1, направление линии витка – правое, делительный диаметр червяка 80мм, ход витка 31,42

Содержание

Техническое задание

Введение

1. Кинематический и энергетический расчет

1.1. Выбор электродвигателя

2. Проектирование червячного редуктора

2.1. Расчет параметров передачи на ЭВМ

3. Эскизный проект и последовательность проектирования

3.1. Проектирование расчета валов

3.2. Расчет подшипников

3.2.1. Расчет подшипников быстроходного вала

3.2.2. Расчет подшипников тихоходного вала

3.2.3. Расчет подшипников приводного вала

3.3. Выбор посадок колец подшипников

4. Расчет валов на статическую прочность

4.1.Расчет быстроходного вала

4.1.1.Построение эпюр моментов

4.1.2.Расчет сечения Е  на статическую прочность

4.1.2.Расчет сечения Е на сопротивление усталости

4.2.Расчет тихоходного вала на прочность

4.2.1.Построение эпюр моментов

4.2.2.Расчет сечения Е на статическую прочность

4.2.3.Расчет сечения Е на сопротивление усталости

4.3. Расчет приводного вала

4.3.1.Построение эпюр моментов

4.3.2.Расчет сечения Е на статическую прочность

4.3.3.Расчет сечения Е на сопротивление усталости

5. Проверочный расчет соединений редуктора

5.1 Шпоночное соединение

6. Смазочная система

7. Расчет муфт

7.1. Расчет комбинированной муфты

7.2 Выбор и проверочный расчет упругой муфты

8. Заключение

9.Список использованной литературы
