Проектирование привода с разработкой вертикального редуктора

Состав чертежей

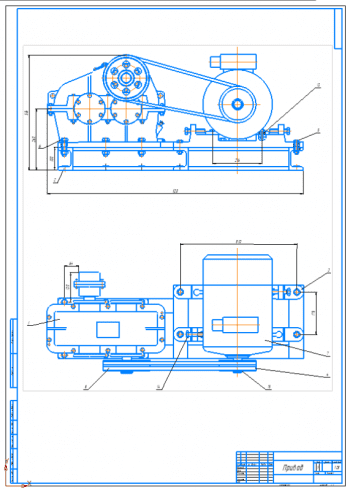

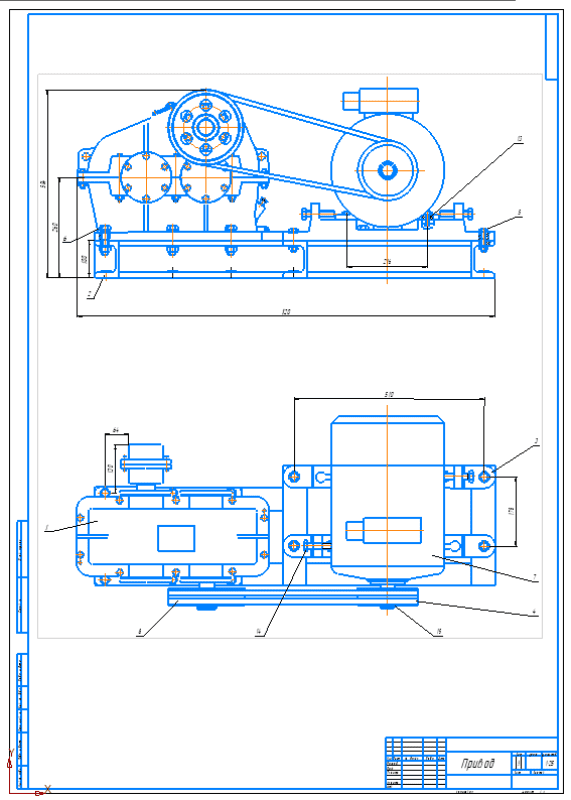

1. Чертеж общего вида привода А1

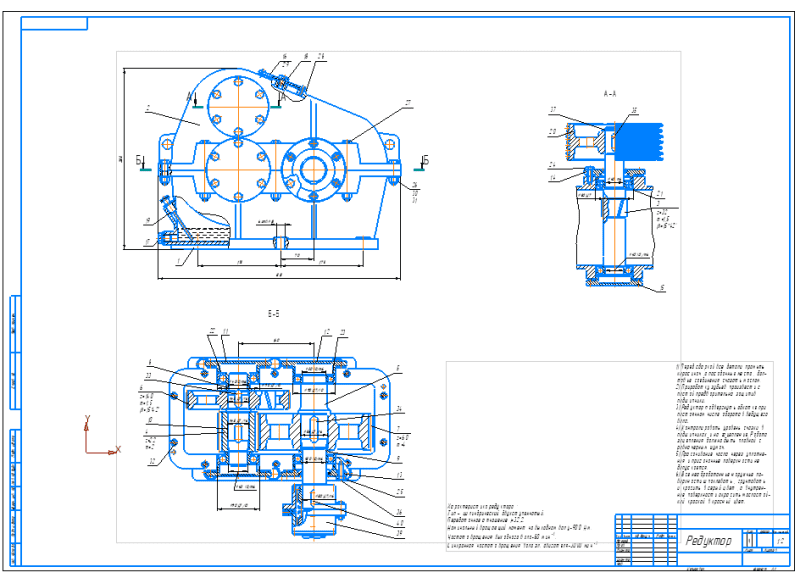

2. Сборочный чертеж редуктора А1:

Характеристика редуктора :

Тип - цилиндрический двухступенчатый.

Передаточное отношение 32,2.

Номинальный вращающий момент на выходном валу 900 Нм.

Частота вращения выходного вала 80 мин.

Синхронная частота вращения вала эл. Двигателя 3000 мин

Перед сборкой все детали промыть керосином ,а посадочные места , болтовые соединения смазать маслом.

Приработку зубьев произвести с  пастой предварительно защитив подшипники.

Редуктор подвергнуть обкатке при постоянном числе оборотов ведущего  вала.

Контролировать уровень смазки в подшипниках и на зацепление. Работа  зацепления должна быть плавной с равномерным шумом.

Просачивание масла через уплотнения и пригоночные поверхности не допускается.

Все необработанные наружные поверхности шпаклевать , грунтовать

 и красить в серый цвет , а внутренние поверхности окрасить маслостойкой краской в красный цвет.

Содержание

1. Введение
2. Энергетический и кинематический расчет привода
3. Расчеты передач и выбор оптимального варианта
4. Проектирование валов

4.1 Проектировочный расчёт валов

4.2 Схема сил, определение реакций для всех валов

4.3 Проверочный расчёт одного из валов

5. Конструирование корпусных деталей
6. Выбор типов подшипников и конструирование подшипниковых узлов
7. Расчет соединения вал-ступица
8. Выбор муфты и проверка её деталей
9. Выбор системы смазки
10. Список литературы
