Целью данной курсовой работы является проектирование привода цепного конвейера, который состоит как из простых стандартных деталей, так и из деталей, форма и размеры которых определяются на основе конструкторских, технологических, экономических и других нормативов.
Схема привода задания:
электродвигатель
муфта упругая
редуктор
цилиндрическая открытая зубчатая передача
приводной вал со звездочками
Исходные данные:
Тяговое усиление цепи F=80 кH
Скорость движения ленты V=0.3 м/c
Число зубьев звездочки Z=11
Шаг цепи P=250 мм
Срок службы редуктора 5 лет
Работа двухсменная
Можно отметить, что спроектированный редуктор обладает хорошими свойствами по всем показателям. Это видно из следующего:
Для изготовления червячного колеса назначаем материал БРАЖ9-4. У которой . Для изготовления червяка используем сталь 40Х, закалка 54HRC, витки нужно шлифовать и полировать. Данные материалы обладают удовлетворительными свойствами.
По результатам расчета на контактную выносливость действующие напряжения в зацеплении меньше допускаемых напряжений.
По результатам расчета по напряжениям изгиба действующие напряжения изгиба меньше допускаемых напряжений. Допускается перегрузка.

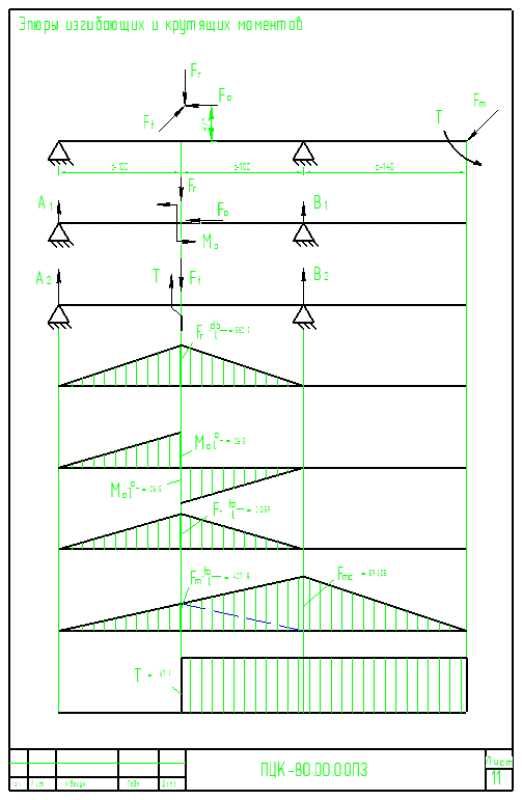

Расчет вала показал, что запас прочности больше допускаемого.
Необходимая динамическая грузоподъемность подшипников качения меньше паспортной.
При расчете был выбран электродвигатель модели 4А132S1343, который удовлетворяет требования.

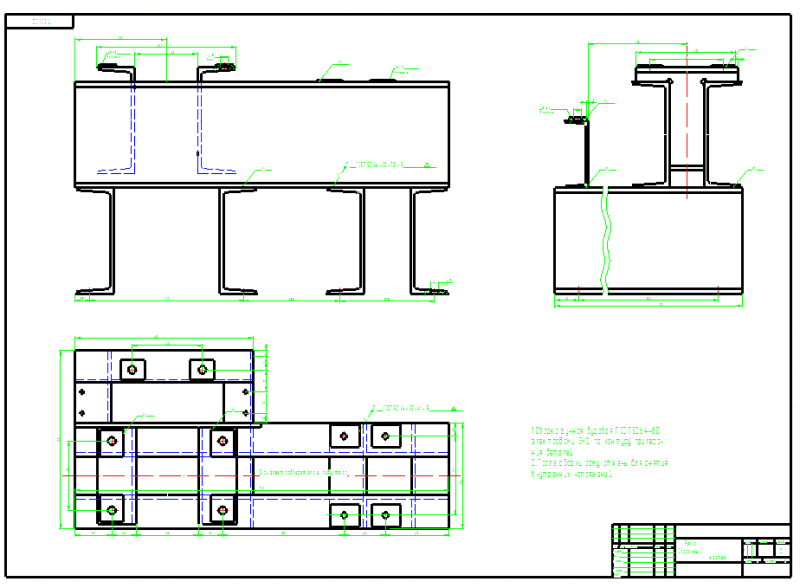

Состав чертежей

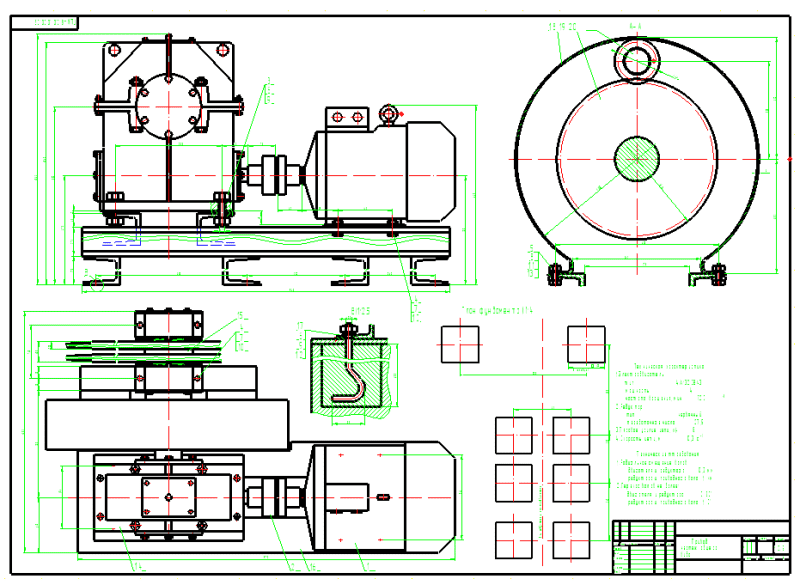

Чертеж общего вида привода цепного конвейера А1 с техническими данными:
Электродвигатель – тип 4А132SВУ3, мощность 4, частота вращения 720 мин

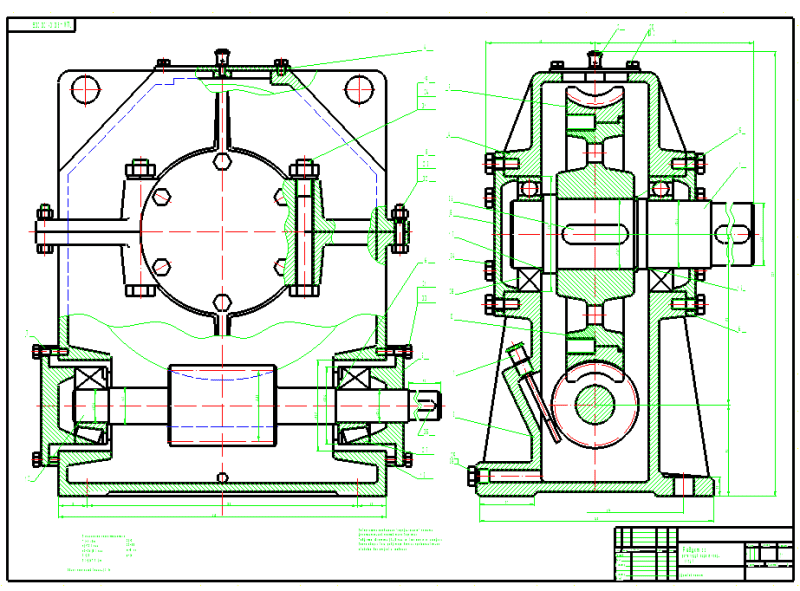

Редуктор червячный с передаточным числом 27,5
Тяговое усилие цепи 8 кН
Скорость цепи 0,3
Радиальное смещение валов: двигателя и редуктора 0,3мм; редуктора и приводного вала 1мм
Перекос валов не более: двигателя и редуктора 0,30; редуктора и приводного вала 10

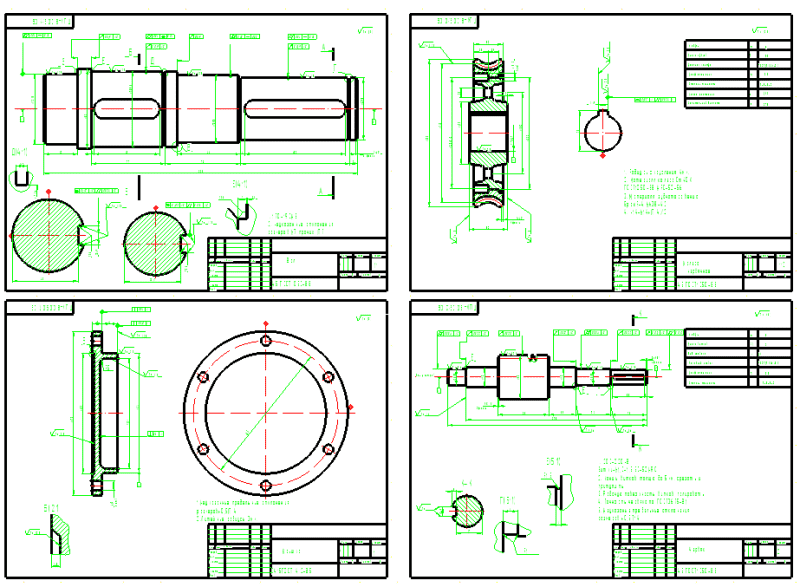

Комплект рабочих чертежей деталей конструкции А1: вал, червячное колесо, червяк и крышка
