Привод цепного транспортера с асинхронным двигателем исполнения IM1081 и упругой муфтой

Состав чертежей

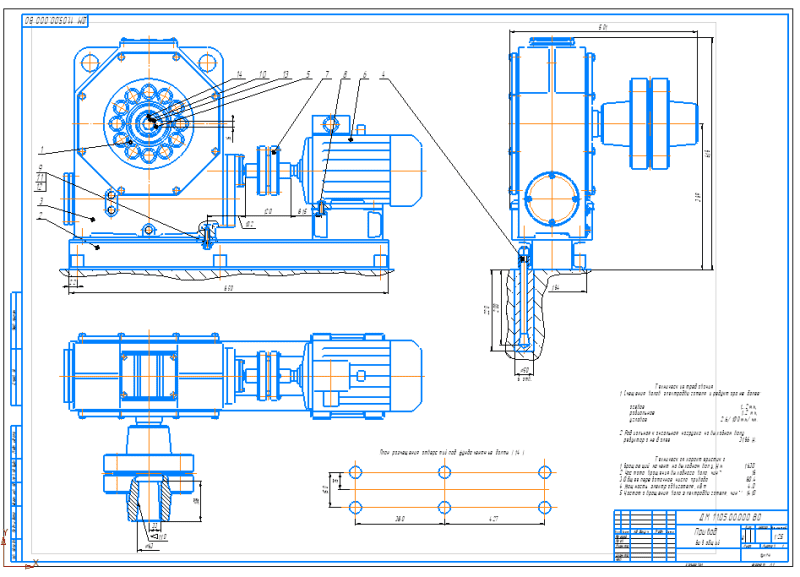

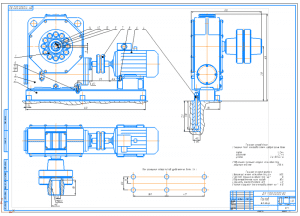

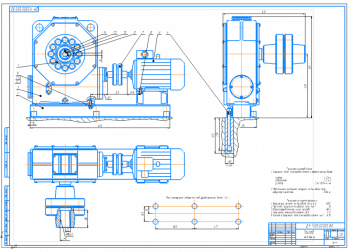

1. Общий вид привода А1:

Смещения валов электродвигателя и редуктора не более:

осевое       1...2 мм;

  радиальное 1...2 мм;

     угловое   2.6/100 мм/мм.

Радиальная консольная нагрузка на выходном валу редуктора не более   3186 Н.

Вращающий момент на выходном валу, Н*м           1630

Частота вращения выходного вала, мин               18

Общее передаточное число привода                   80.4

Мощность электродвигателя, кВт                     4.0

Частота вращения вала электродвигателя, мин   1410

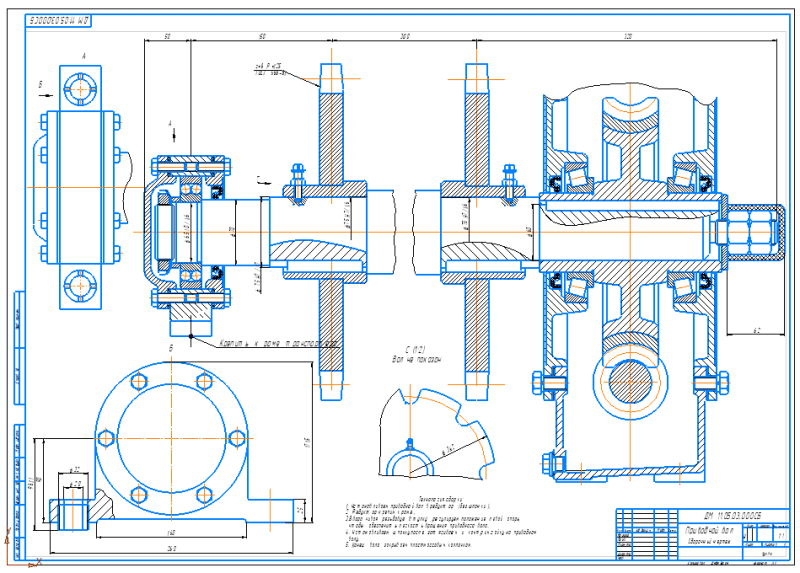

2. Сборочный чертеж приводного вала А1 с технологией сборки:

устанавливаем приводной вал в редуктор без шпонки

редуктор крепим к раме

вворачивая резьбовую втулку, регулируем положение левой опоры, чтобы обеспечить легкость вращения приводного вала

устанавливаем шпонку, после затягиваем и контрим гайку на приводном валу

конец вала закрываем пластмассовым колпачком

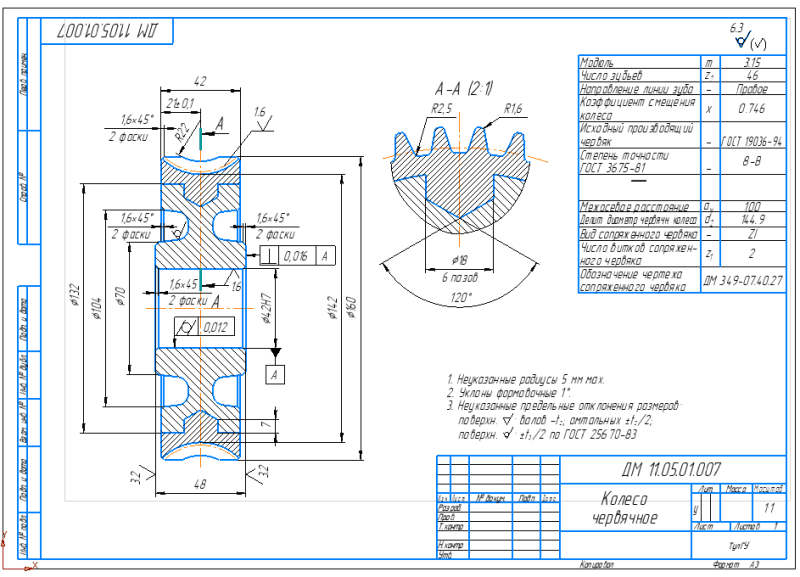

3. Рабочий чертеж червячного колеса с модулем 3,15 А3

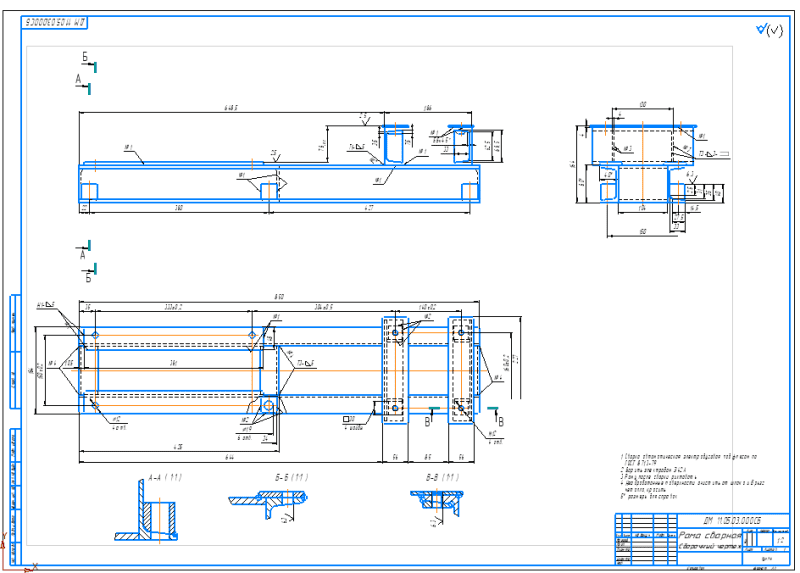

4. Сборочный чертеж сварной рамы привода А1:

Сварка автоматическая электродуговая под флюсом по ГОСТ 8713+-79

Варить электродом Э42А

Раму после сварки рихтовать

Необработанные поверхности очистить пот шлака и брызг металла, красить

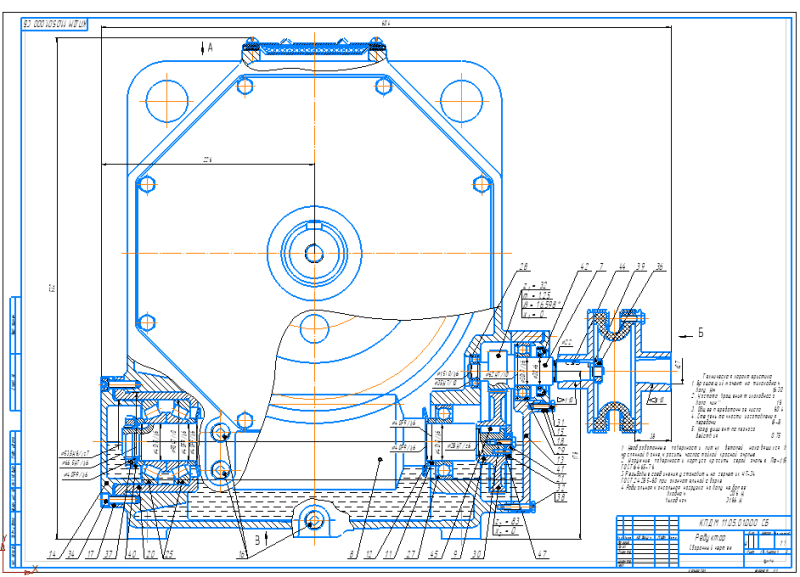

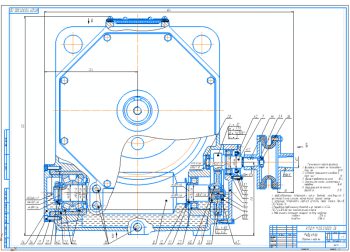

5. Редуктор в сборе А1 с техническими характеристиками:

Вращающий момент на тихоходном  валу, Н*м  1630

Частота вращения тихоходного   вала, мин      18

Общее передаточное число      80.4

Степень точности изготовления  передачи     8-В

Коэффициент полезного  действия  0.75

Необработанные поверхности литых деталей, находящихся в масляной ванне, красить маслостойкой красной эмалью

Наружные поверхности корпуса красить серой эмалью ПФ-115  ГОСТ 6465-76

Резьбовые соединения установить на герметик УТ-34 ГОСТ 24285-80 при окончательной сборке

Радиальная консольная нагрузка на валу не более:

 входном    206 Н;

  выходном  3186 Н

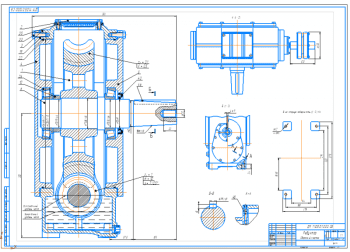

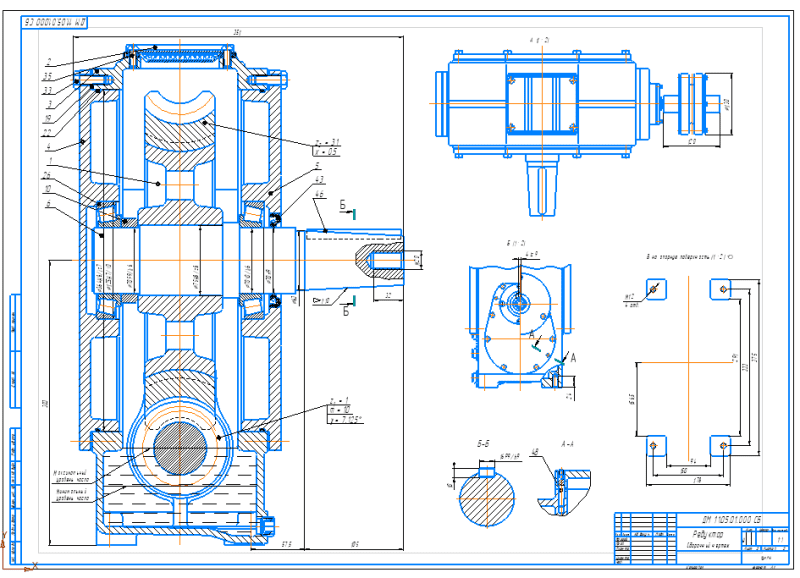

6. Сборочный чертеж редуктора в разрезе А1

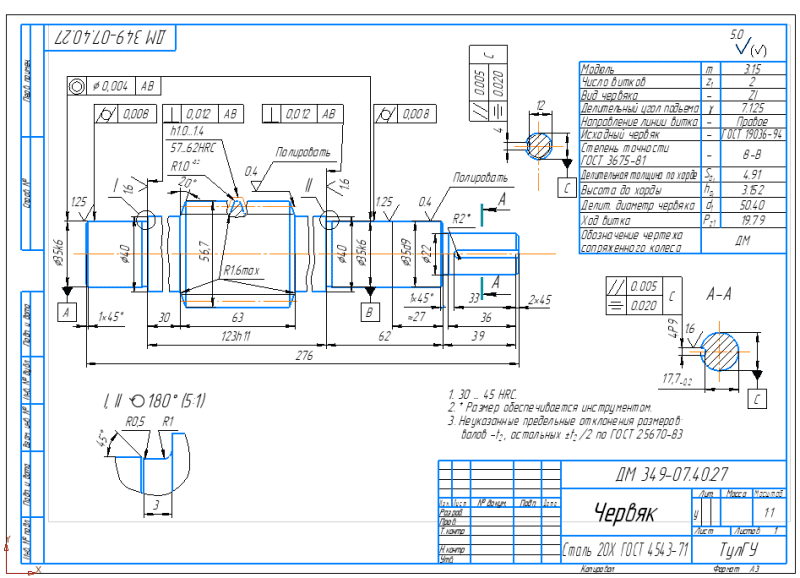

7. Рабочий чертеж детали червяк с модулем 3,15 и числом витков 2 А3
