Проект привода подвесного конвейера

Код: 02.01.01.07.03.71

Чтобы скачать работы – и поучаствуй в развитии сайта

Как тут скачать?

Закрыть работу?

Поиск по словам: Редуктор, Червячный, Конвейер, Рама привода, Рама, Привод конвейера, Подвесной конвейер, Редуктор червячный

Пояснительная записка (в программе Word) 30 с., 7 источников

Чертежи (в программе Компас 3Dv) 9 листов, спецификация 4 листа

Описание

Производственные процессы в большинстве отраслей народного хозяйства выполняют машины , и дальнейший рост материального благосостояния тесно связан с развитием машиностроения.К важнейшим требованиям , предъявляемым к проектируемой машине , относятся экономичность в изготовлении и эксплуатации , удобство и безотказность обслуживания , надёжность и долговечность.

Для обеспечения этих требований детали должны удовлетворять ряду критериев, важнейшие среди которых - прочность, надёжность, износостойкость, жёсткость, виброустойчивость, теплостойкость, технологичность.

Зубчатые передачи в современной промышленности имеют важное значение. Благодаря высокому КПД они широко применяются в технике. Курсовой проект по деталям машин является первой конструкторской работой студента и поэтому её значение весьма существенно. Изучение основ конструирования (проектирования) начинают с конструирования простейших узлов машин - приводов, редукторов. Опыт и знания, приобретенные студентом при конструировании этих узлов машин, являются основой для его дальнейшей конструкторской работы, а также для выполнения курсовых проектов по специальным дисциплинам и дипломного проекта.

Содержание курсовой работы по Деталям машин:

Задание.

1.Введение.

2.Выбор электродвигателя и кинематический расчет.

3.Расчет 1-й червячной передачи.

4.Предварительный расчет валов.

5.Конструктивные размеры шестерен и колес.

6.Выбор муфт.

7.Проверка прочности шпоночных соединений.

8.Конструктивные размеры корпуса редуктора.

9.Расчет реакций в опорах.

10.Построение эпюр моментов валов.

11.Проверка долговечности подшипников.

12.Уточненный расчет валов.

13.Тепловой расчет редуктора.

14.Выбор сорта масла.

15.Выбор посадок.

16.Технология сборки редуктора.

Заключение.

Список использованной литературы.

Состав чертежей

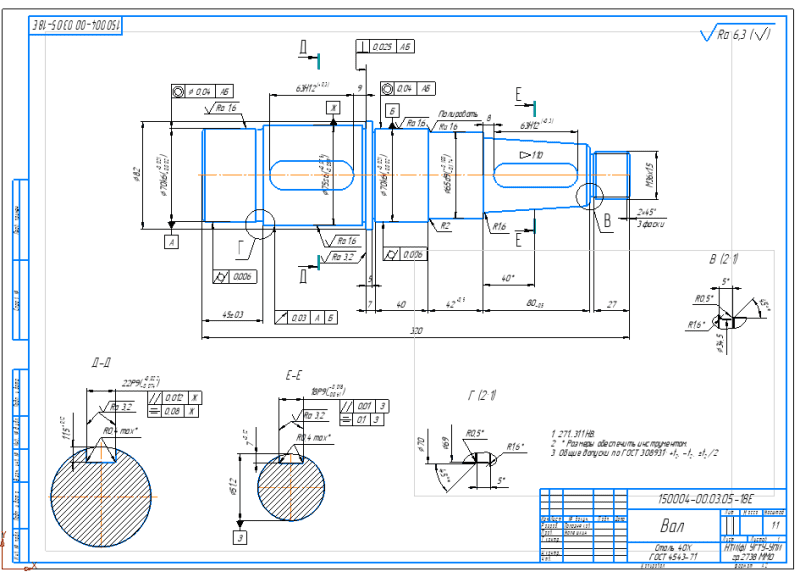

Рабочий чертеж вала А3

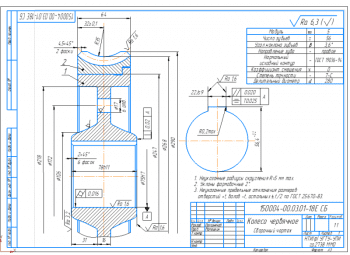

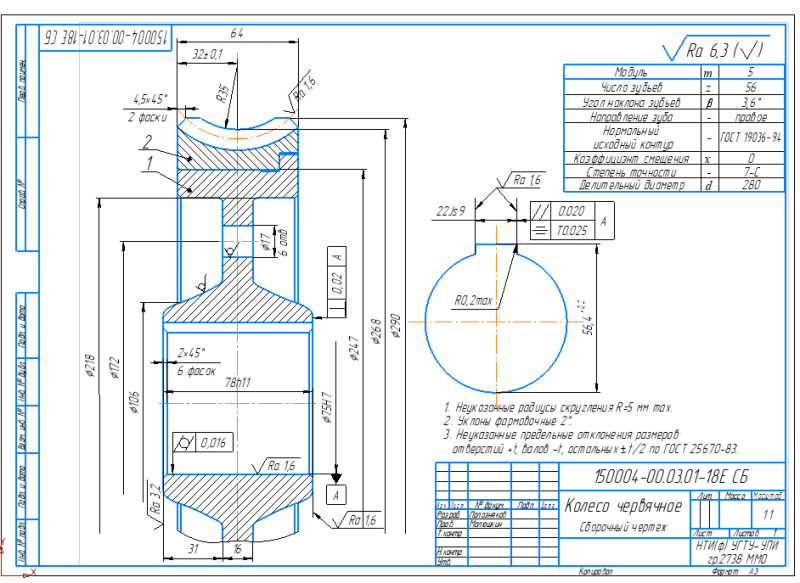

Червячное колесо, деталь А3

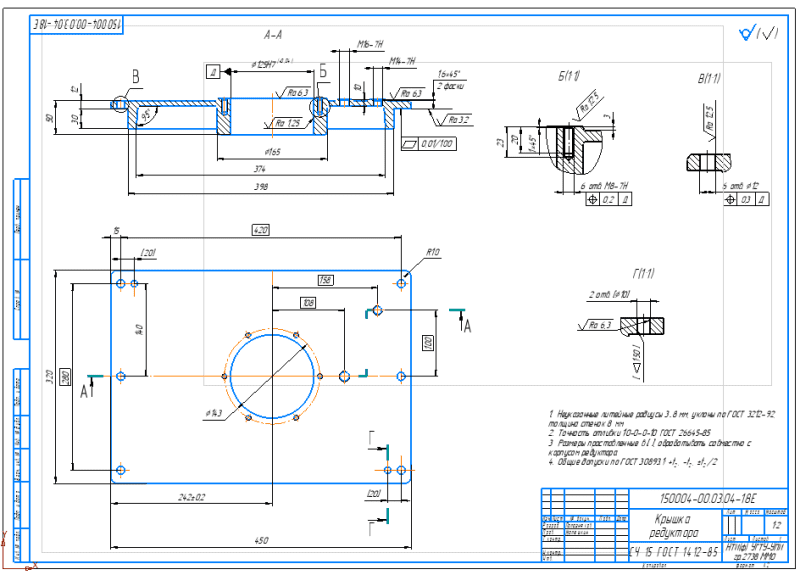

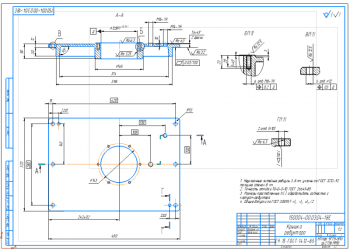

Чертеж крышки редуктора А2
Миллиметровка редуктор червячный А1

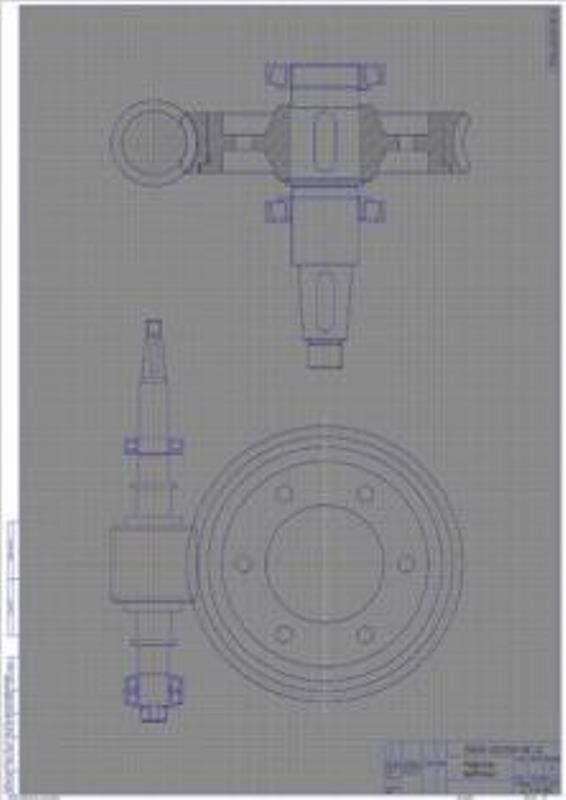

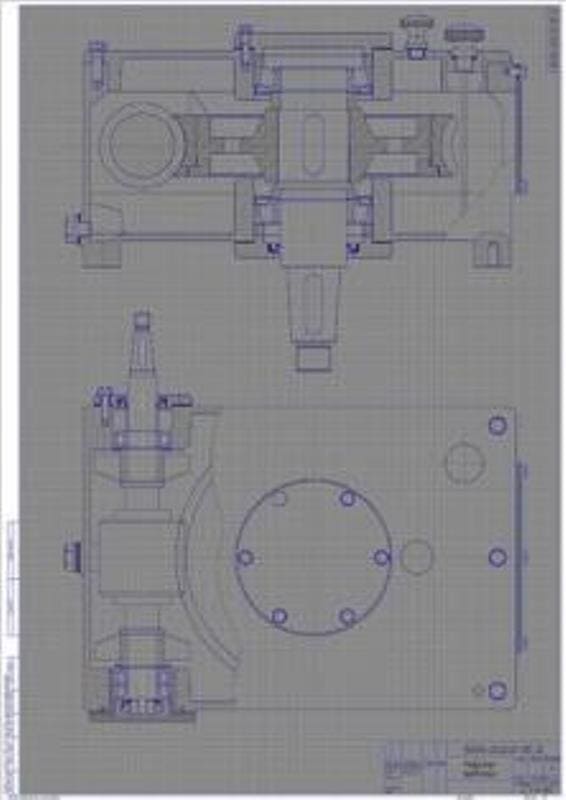

Эскиз червячного редуктора на миллиметровке А1

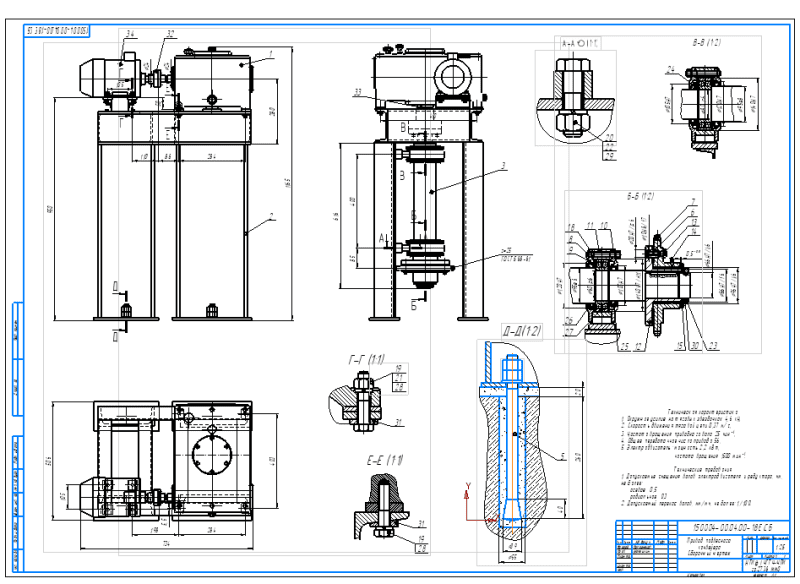

Чертеж общего вида привода подвесного конвейера А1 с техническими характеристиками:

Окружное усилие на тяговых звездочках 4,6 кН;

Скорость движения тяговой цепи 0,37 м/с;

Частота вращения приводного вала 25 мин;

Общее передаточное число привода 56;

Электродвигатель: мощность 2,2 кВт; частота вращения 1500 мин.

Допускаемые смещения валов электродвигателя и редуктора, мм, не более:

осевое 0,5

радиальное 0,3

Допускаемый перекос валов, мм/мм, не более: 1/100.

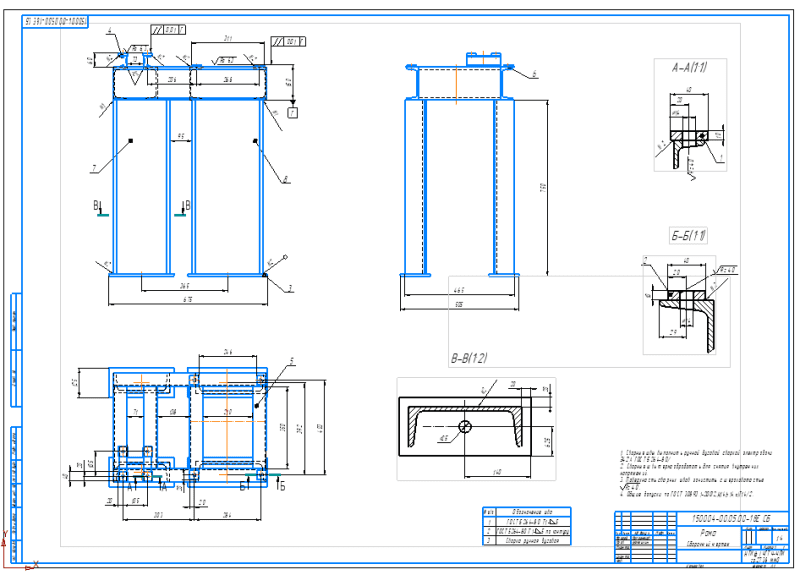

Сборочный чертеж рамы привода А1: сварные швы выполнить ручной дуговой сваркой электродами Э42, сварные швы термообработать для снятия внутренних напряжений, поверхность зачистить

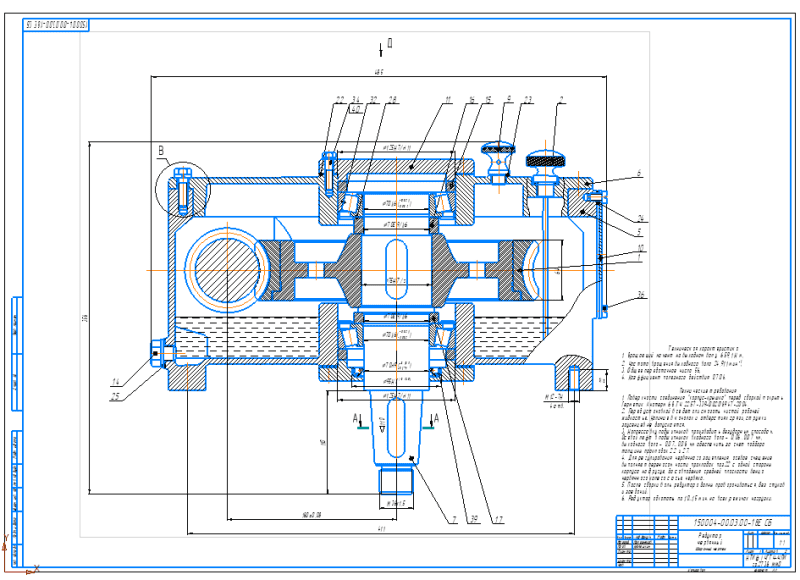

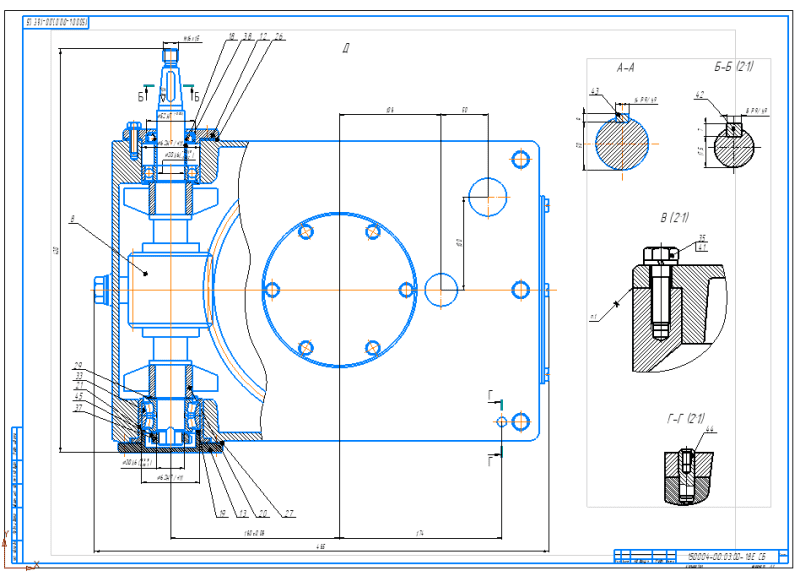

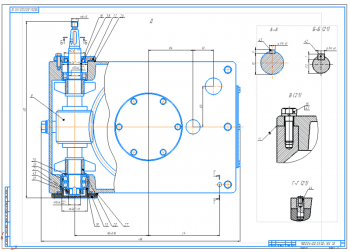

Редуктора в разрезе А1

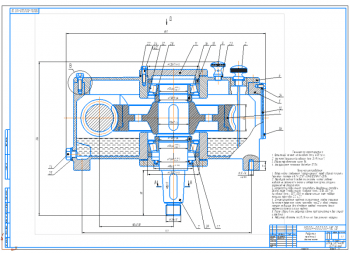

Сборочный чертеж червячного редуктора А1:

Вращающий момент на выходном валу 659,1 Н м;

Частота вращения выходного вала 24,911 мин;

Общее передаточное число 56;

Коэффициент полезного действия 0,706.

Поверхности соединения "корпус-крышка" перед сборкой покрыть Герметик Анатерм 6В ТУ 2257-339-00208947-2004.

Перед установкой все детали смазать чистой рабочей жидкостью. Наличие в каналах и отверстиях грязи, стружки заусенцев не допускается.

Напрессовку подшипников производить безударным способом. Осевой люфт в подшипниках входного вала - 0,06...0,07 мм; выходного вала - 0,07...0,08 мм обеспечить за счет подбора толщины прокладок 22 и 27.

Для регулирования червячного зацепления, осевое смещение выполняют переносом части прокладок поз.22 с одной стороны корпуса на другую, до совпадения средней плоскости венца червячного колеса с осью червяка.

После сборки валы редуктора должны проворачиваться, без стуков и заеданий.

Редуктор обкатать по 10...15 мин. на всех режимах нагрузки.
