Проектирование механической обработки детали типа уголок

Пояснительная записка (в программе Word) 35 стр., 6 табл., 1 рис., 9 источников, 3 приложения
Чертежи (в программе Компас) 8 листов плакатов и чертежей
ВУЗ Саратовский ГТУ

Курсовой проект по дисциплине: «ТЭМ»

В курсовом проекте представлен анализ технологичности конструкции детали, определена категория производства и расчет необходимого количества деталей в партии. Сделан выбор метода получения заготовки, структура вариантов процесса. Выполнен расчет трудоемкости и рассчитана калькуляция себестоимости вариантов. Сделан расчет припусков на обработку и режим резки. Описана наладка. Графически представлены чертежи процесса и деталей в разрезе. Дополнительные материалы: операционная карта – 8 листов, маршрутная карта – 4 листа, карта эскизов – 6 листов  в формате Excel.

Чертежи курсовой работы (в программе Компас)

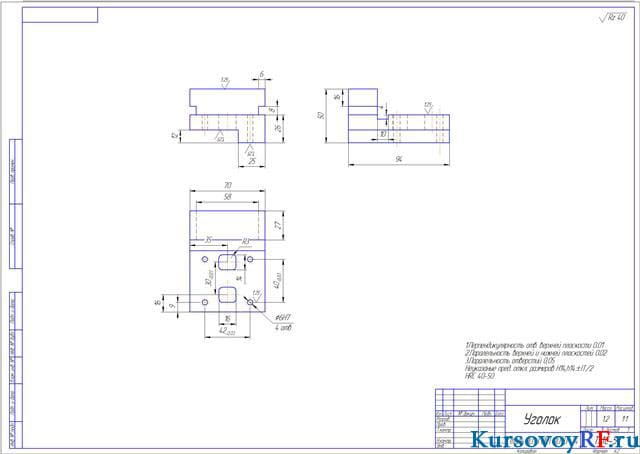

1.Чертеж уголок деталь (формат А 2 )

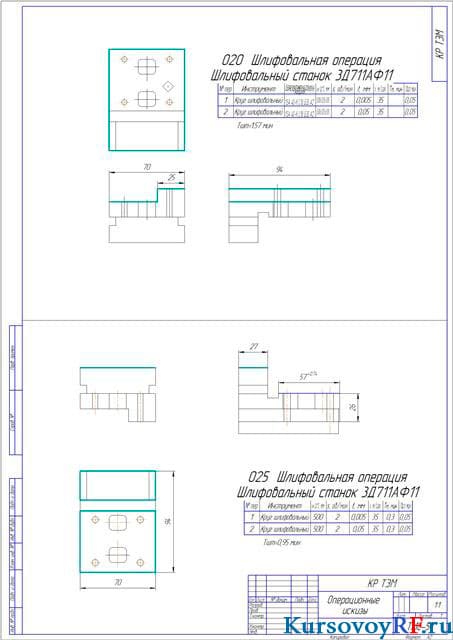

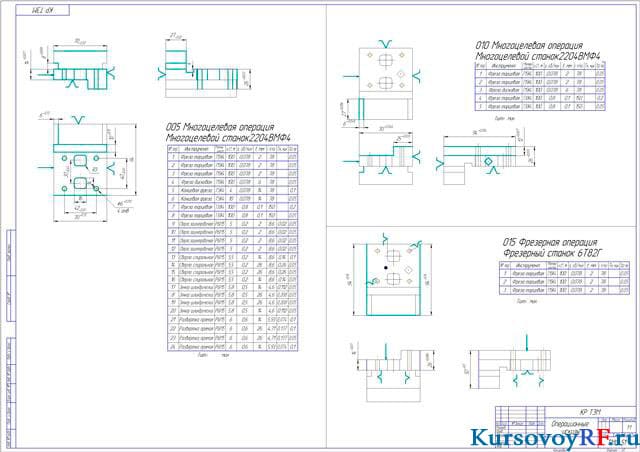

2.Чертеж операционные эскизы – 3 листа (формат А 2 )

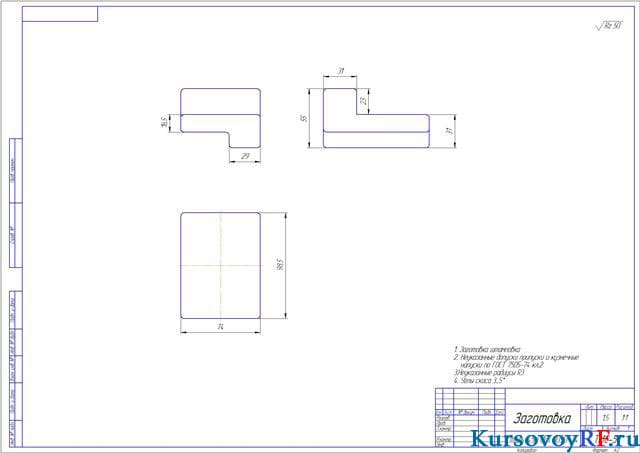

3.Чертеж заготовка деталь (формат А 2)

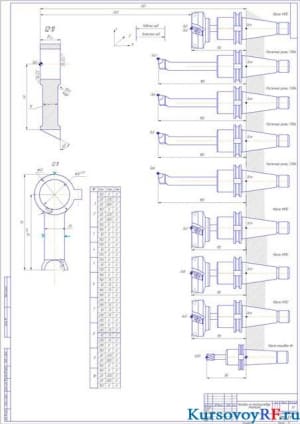

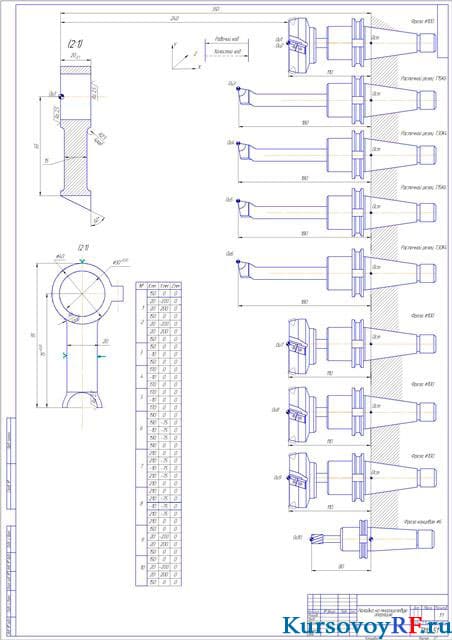

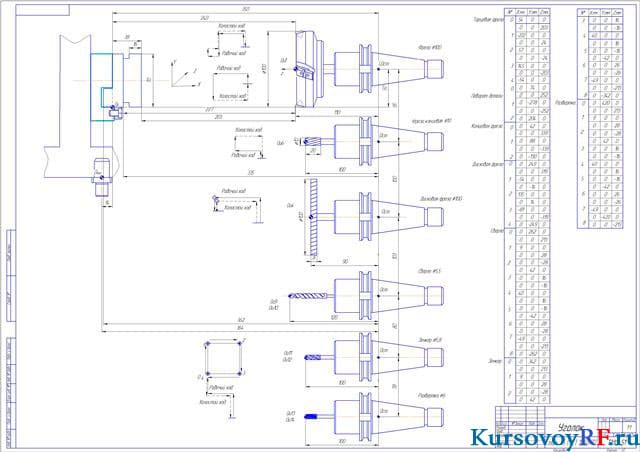

4. Чертеж наладка на многоцелевую операцию (формат А 1х2)

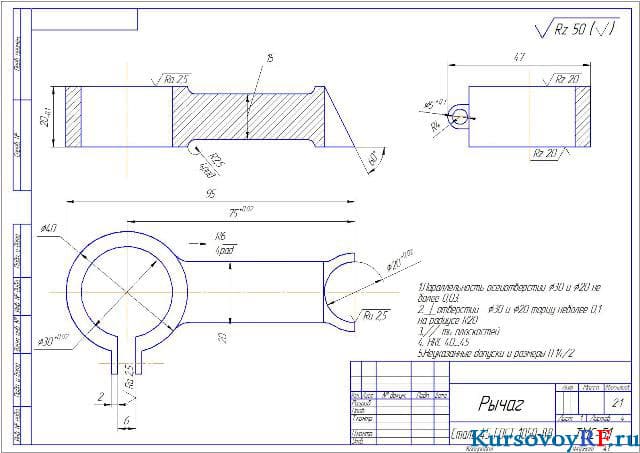

5.Чертеж рычаг деталь (формат А 3)
