Курсовая работа изготовления фланца крепления карданного шарнира

Пояснительная записка (в программе Word) 28 с., 5 табл., 0 рис.
Чертежи (в программе Компас) 4 листа плакатов и чертежей, спецификации 1 лист

Проект по дисциплине «Машиностроение»

В представленной курсовой работе проведен анализ конструкции детали, дана количественная и качественная оценка технологичности. Осуществлен выбор способа получения заготовки, произведен расчет припусков на механическую обработку. Определены режимы резания, выполнено нормирование затрат труда на выполнение операции. Определены основные погрешности установки, рассчитаны силы, которые действуют при закреплении и усилия закрепления. Осуществлен точностный расчет приспособления и слабого звена. В графической части работы были представлены чертежи фланца, штамповки, технологических накладок и пневматического патрона. Дополнительные материалы: полный набор операционных и технологических карт в Компасе 19 файлов.

Чертежи

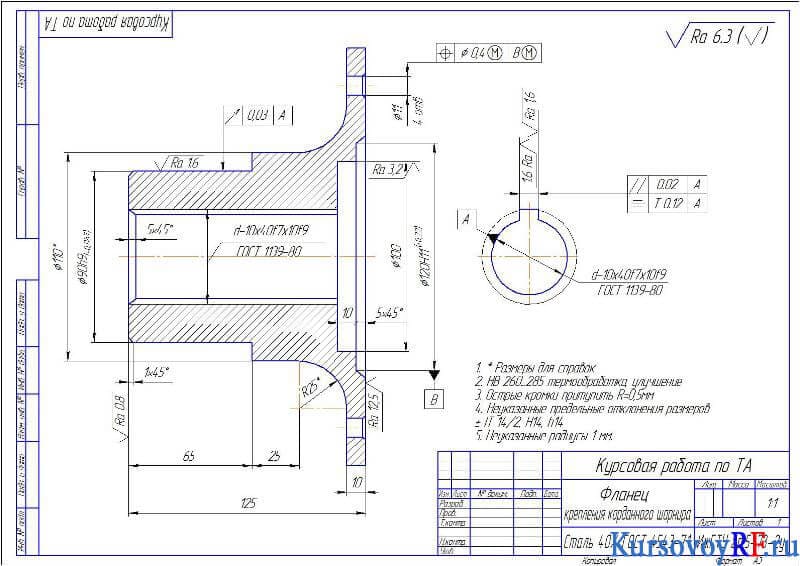

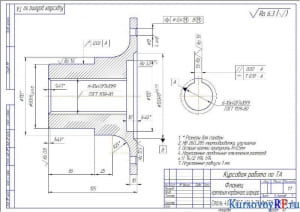

1. Чертеж Деталь фланец (формат А3)
2. Чертеж Деталь Штамповка на КГШП (формат А3)
3. Чертеж Наладки технологические (формат А1)

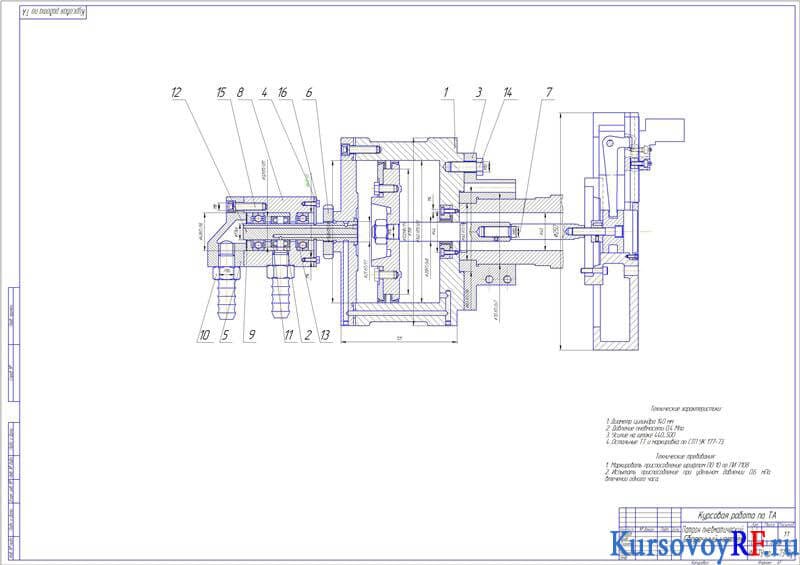

4. Чертеж Патрон пневматический, Сборочный чертёж (формат А1)
