Конструирование технологического процесса обработки резанием детали «Палец»

Пояснительная записка (в программе Word) 71 с., 19 табл., 2 рис., 28 источников
Чертежи (в программе Компас) 7 листов плакатов и чертежей, спецификации 2 листа
ВУЗ Воткинский машиностроительный техникум им В. Г. Садовникова

Проект по дисциплине «Машиностроение»

В представленной курсовой работе была описана конструкция, определено назначение детали и тип производства. Осуществлен выбор метода и вида получения заготовки, выполнен расчет ее размеров. Установлен маршрут обработки детали, подобраны и обоснованы технологические базы и оснащение. Рассчитаны режимы резания, нормы времени и управляющие программы, проведено сравнение вариантов операций технологический процессов по трудоемкости.  Выполнен расчет и конструирование режущего и измерительного инструмента, а также станочного приспособления. Обоснован выбор и описано приспособление, составлена схема действия сил, произведен расчет силы резания и силы зажима.  Дополнительные материалы: часть пояснительной записки в Компас 15 стр., Титульный лист в Компасе 2 листа, Ведомость дипломного проекта в Компасе 1 лист, Тех процесс в Компасе 24 листа, Тех процесс (таблицы) в Word 2 стр.

Чертежи

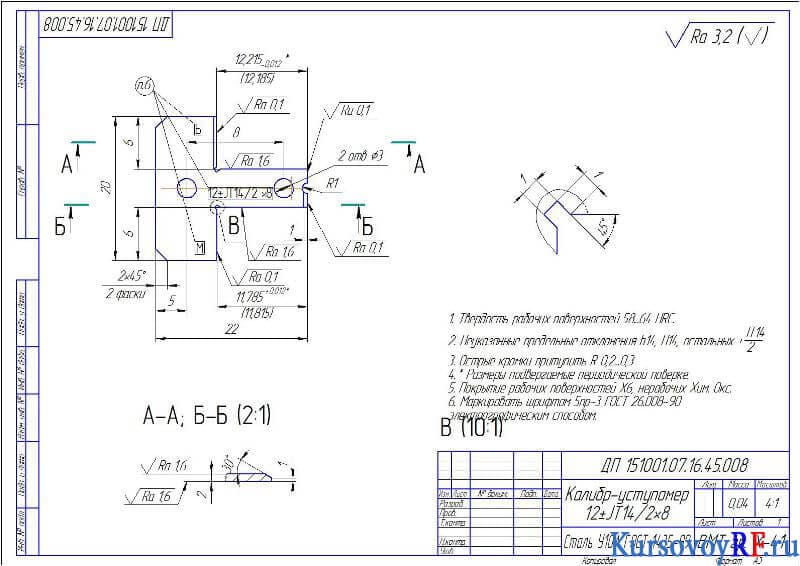

1. Чертеж Чертеж Деталь Калибр-уступомер (формат А3)

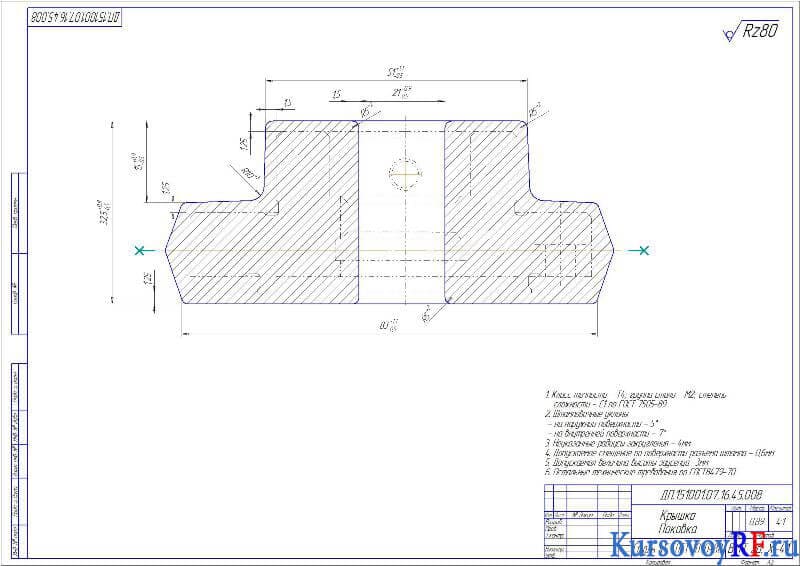

2. Чертеж Деталь Крышка поковка (формат А2)

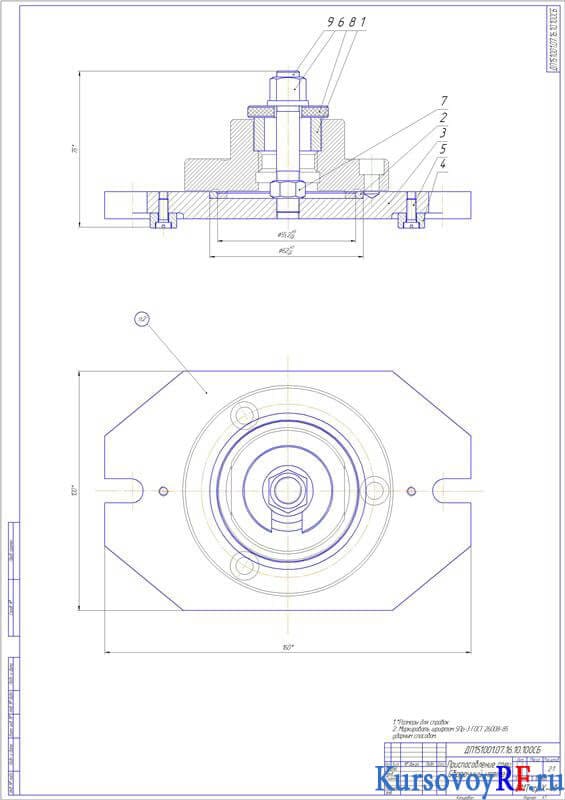

3. Чертеж Приспособление спец, Сборочный чертеж (формат А1)

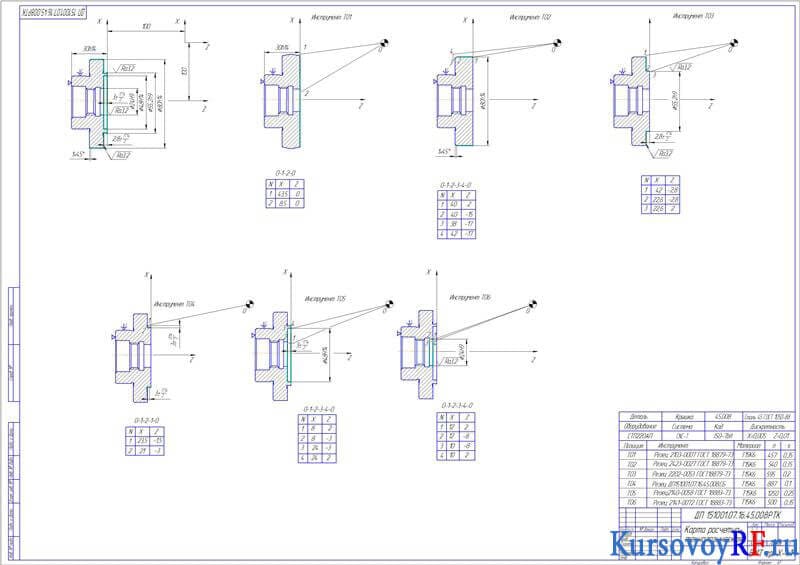

4. Чертеж Карта расчетно-технологическая (формат А1)

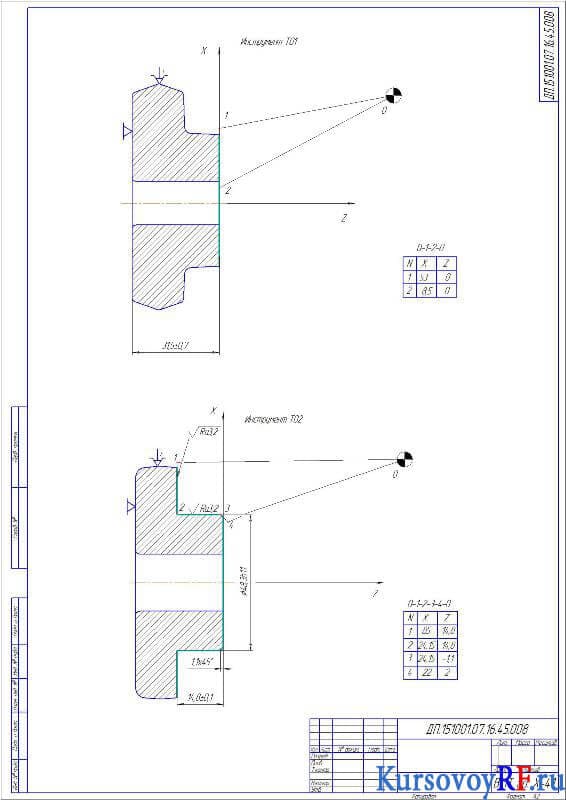

5. Чертеж Инструмент ТО1, Инструмент ТО2 (формат А2)

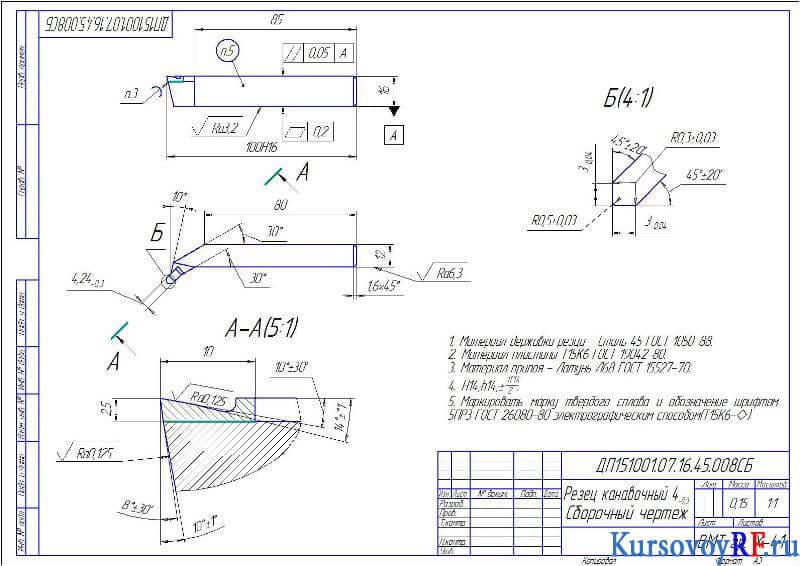

6. Чертеж Резец канавочный, Сборочный чертеж (формат А3)

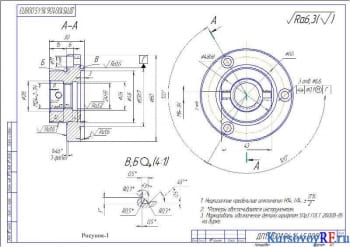

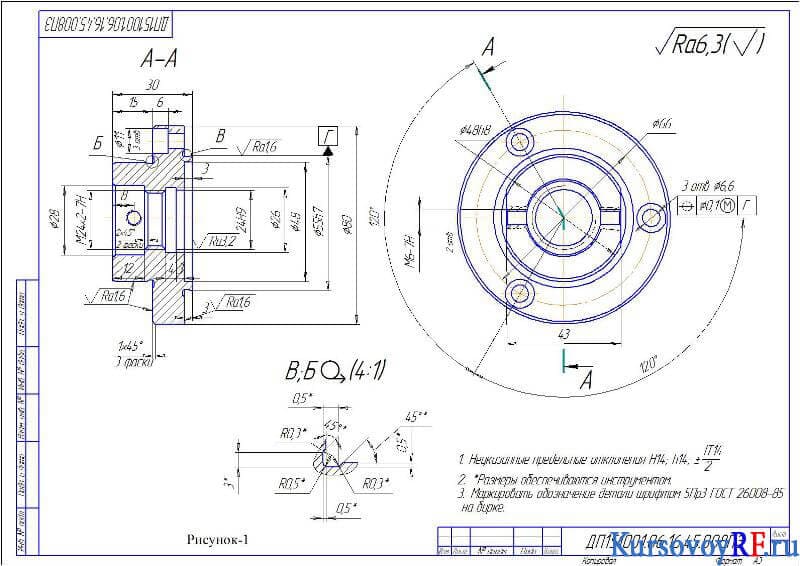

7. Чертеж 7 (формат А3)
