Пояснительная записка (в программе Word) 23 стр., 6 рис., 5 источников
Чертежи (в программе Компас, Автокад) 9 листов плакатов и чертежей, 3 листа спецификации
ВУЗ БГУИР
Курсовой проект по дисциплине: «Детали машин»
В курсовой работе представлена конструкция и принцип работы привода станка. Сделан выбор двигателя для эффективной работы механизма, с определением мощности. Выполнен кинематический расчет, в котором представлен расчет определения передаточного отношения привода. Сделан расчет размеров механизма, в том числе: открытой цилиндрической передачи, закрытой червячной передачи, размеров валов, Выполнен расчет на прочность привода, а также жесткость выходного вала. Приведено обоснование выбора подшипников для механизма, а также применяемые материалы.
Дополнительные материалы: расчеты и диаграммы в формате Excel -2 листа.
Чертежи курсовой работы (в программе Компас, Автокад)

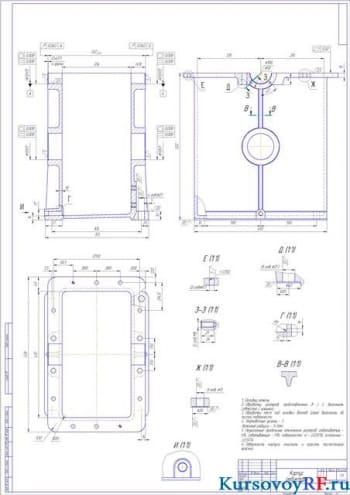

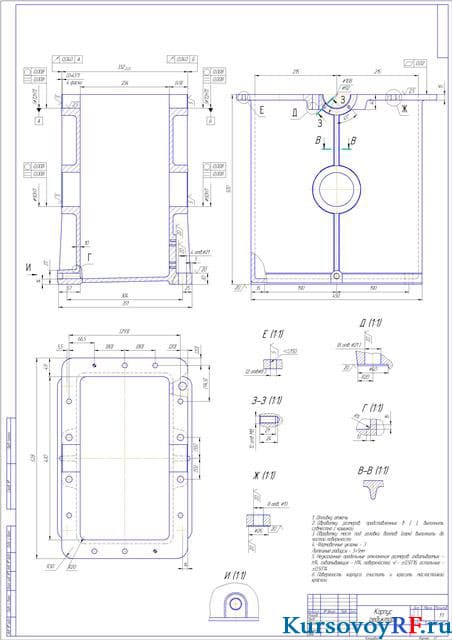

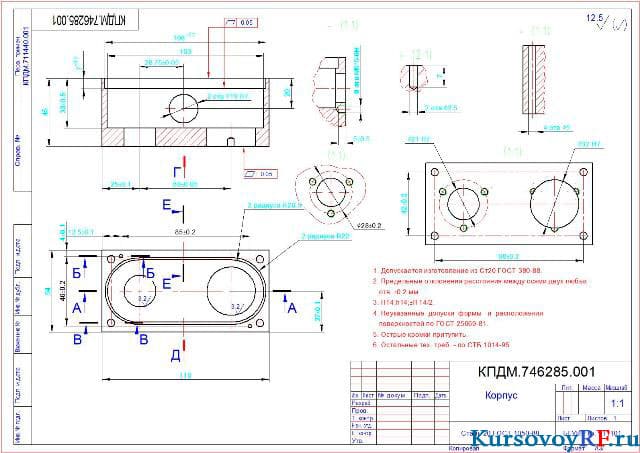

- Чертеж корпус редуктора (формат А 1 )

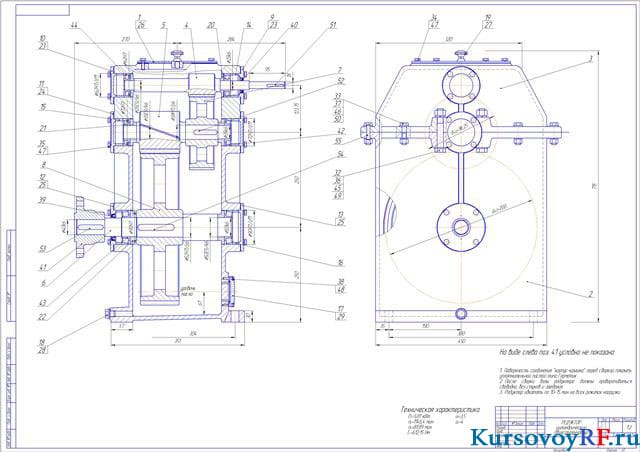

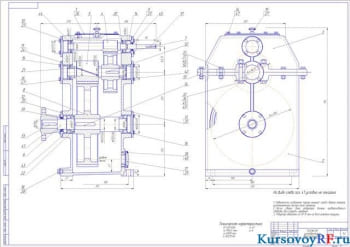

- Чертеж редуктор цилиндрический двухступенчатый (формат А 1 )

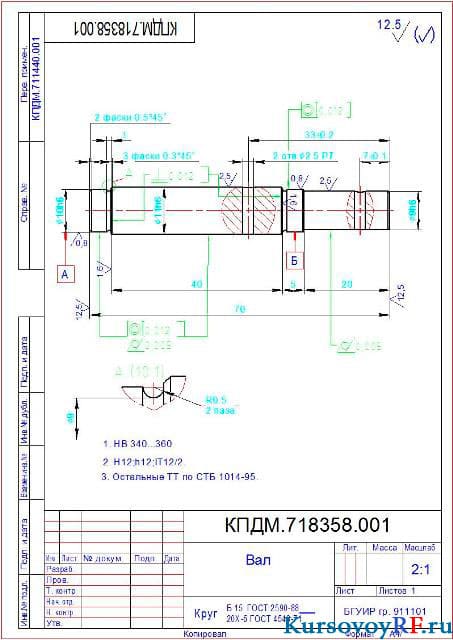

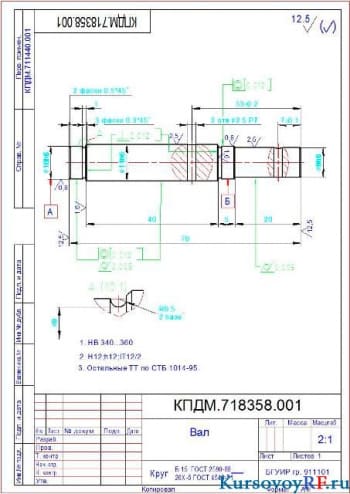

- Чертеж вал деталь (формат А 4)

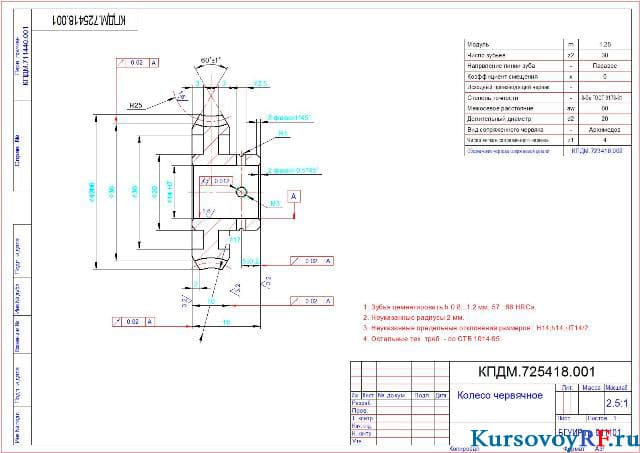

- Чертеж колесо червячное деталь (формат А 3)

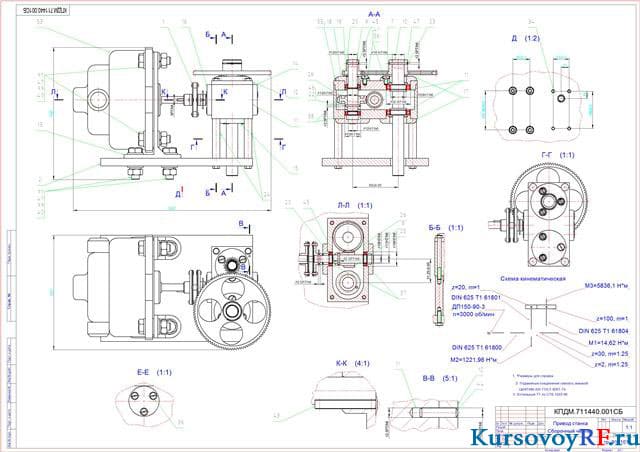

- Чертеж привод станка – сборочный чертеж (формат А 1)

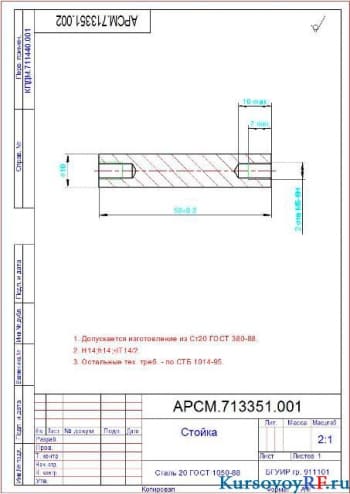

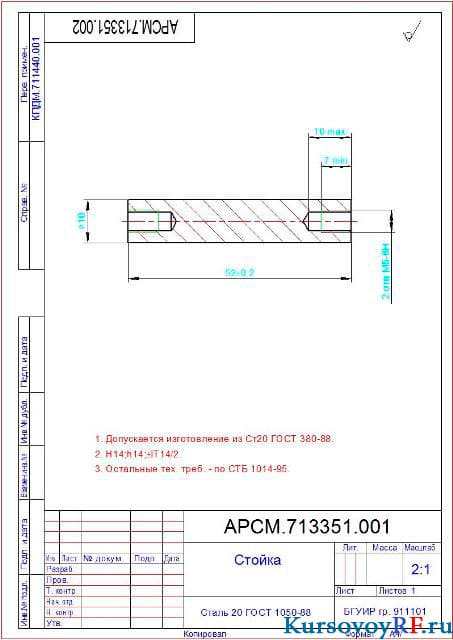

- Чертеж стойка деталь (формат А 4)

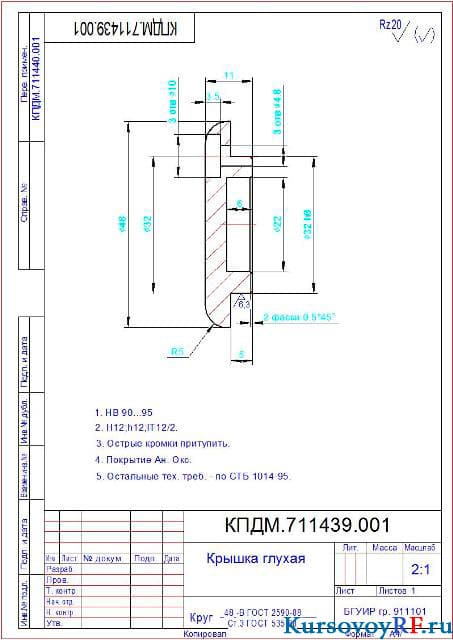

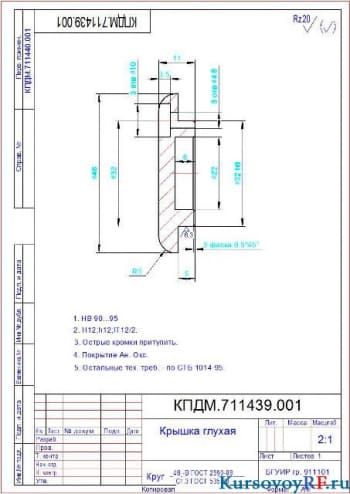

- Чертеж крышка глухая деталь (формат А 4)

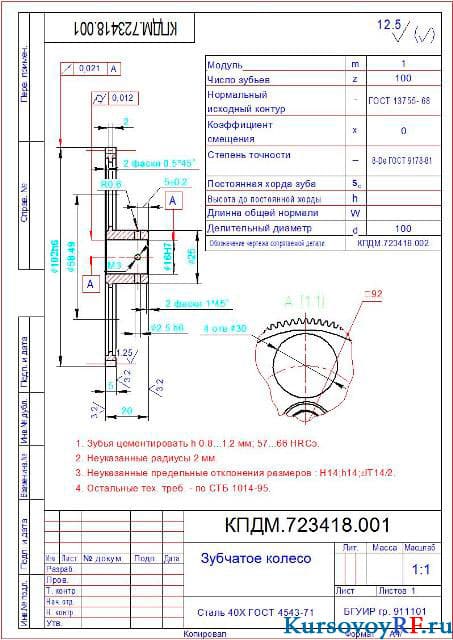

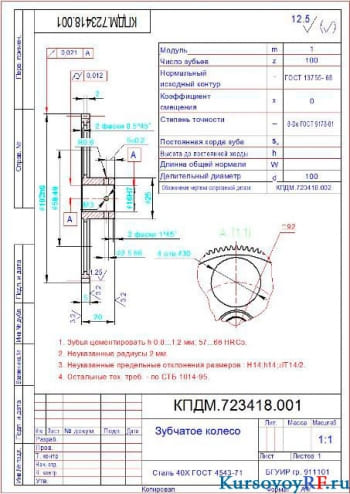

- Чертеж зубчатое колесо деталь (формат А 4)
- Чертеж корпус деталь (формат А 3)
