Проект привода цепного конвейера

Пояснительная записка (в программе Word) 25 стр., 2 табл., 5 рис., 10 источников
Чертежи (в программе Компас) 8 листов плакатов и чертежей, 7 листов спецификации
ВУЗ МГТУ им.Баумана

Курсовой проект по дисциплине: «Детали машин и подъемно-транспортное оборудование»

В курсовой работе представлена кинематическая схема привода цепного конвейера. Выполнены расчеты электродвигателя и кинематический: в том числе определен общий коэффициент полезного действия, частота вращения и крутящий момент каждого вала. Проектирование и расчет зубчатых передач для закрытой цилиндрической передачи и конической передачи с круговыми зубьями. Сделан предварительный расчет валов и звездочек приводного вала, а также шпоночных соединений. Выполнен выбор и проверка на долговечность подшипников качения. Подбор муфты и масла.

Чертежи курсовой работы (в программе Компас)

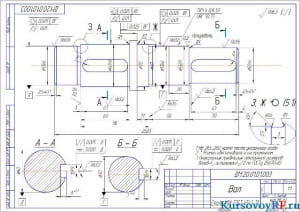

1. Чертеж вал деталь (формат А 3 )

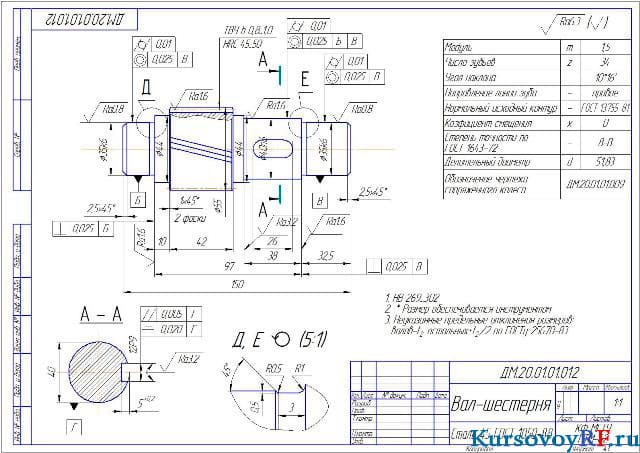

2. Чертеж вал-шестерня деталь (формат А 3 )

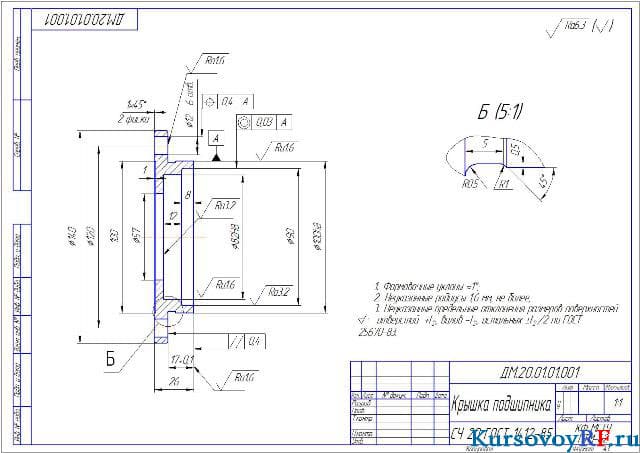

3. Чертеж крышка подшипника деталь (формат А 3 )

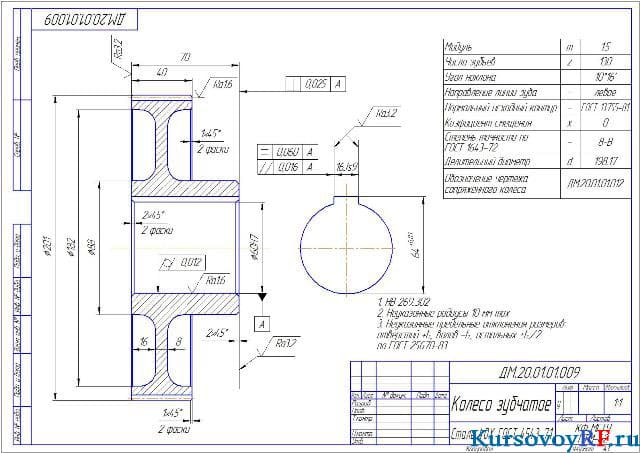

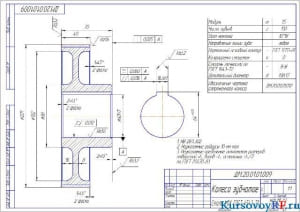

4. Чертеж колесо зубчатое деталь (формат А 3 )
5. Чертеж вал приводной (формат А 1 )

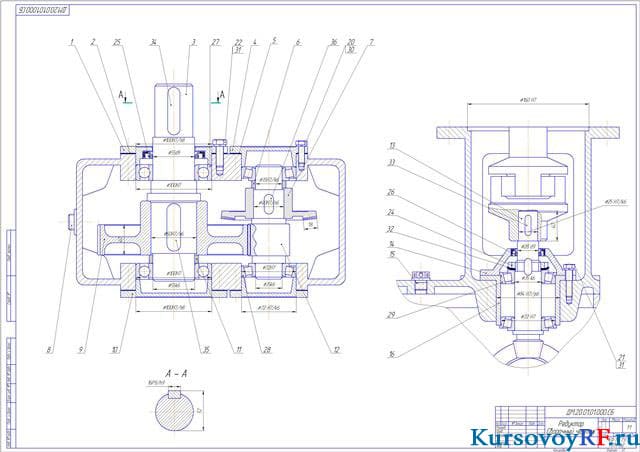

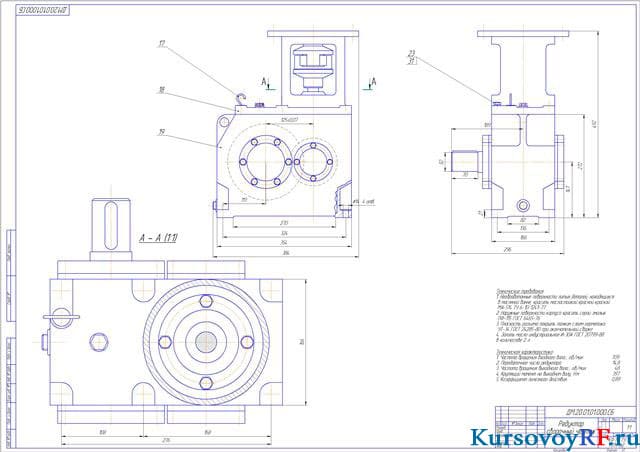

6. Чертеж редуктор сборочный чертеж -2 листа (формат А 1 )

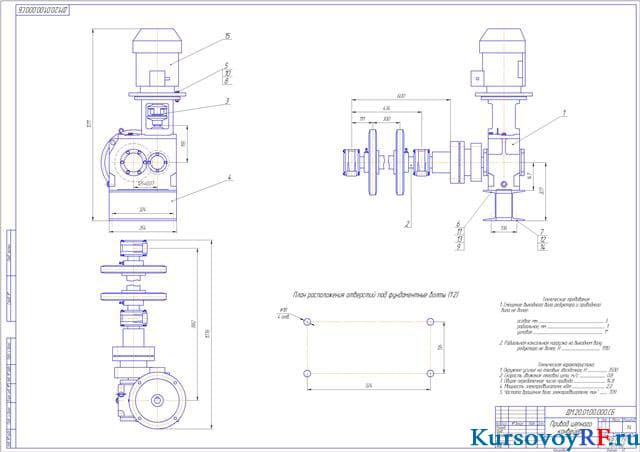

7. Чертеж привод цепного конвейера (формат А 1 )
