Пояснительная записка (в программе Word) 47 стр., 2 табл., 5 рис., 3 источника
Чертежи (в программе Компас) 9 листов плакатов и чертежей, 3 листа спецификации
Курсовой проект по дисциплине: «Детали машин»
В курсовом проекте представлены расчеты: кинематический, силовой привода с выбором двигателя. Расчет зубчатых колес редуктора, с определением параметров конической передачи и проверки по контактным напряжениям. Определены конструктивные размеры колеса и шестерни, а также корпуса редуктора. Выполнены последовательные этапы компоновки редуктора с проверкой на долговечность подшипников, и на прочность. Расчет валов с подбором муфты и выбором масла. Произведена сборка редуктора.
Дополнительные материалы: представлена кинематическая схема в формате Word – 1 лист, дополнительные расчеты к пояснительной записке в формате Word – 7 листов.
Чертежи курсовой работы (в программе Компас)

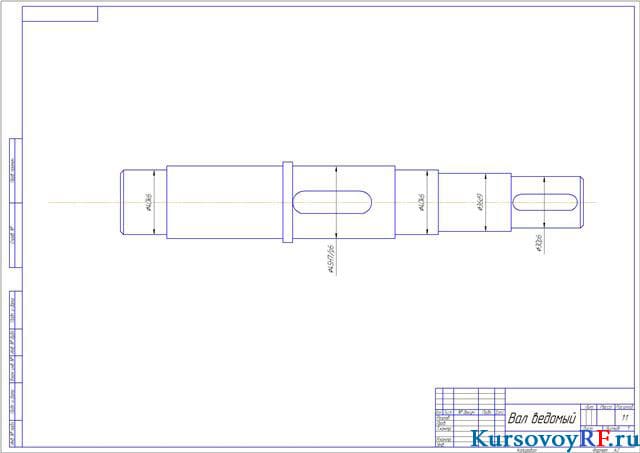

- Чертеж вал ведомый (формат А 2 )

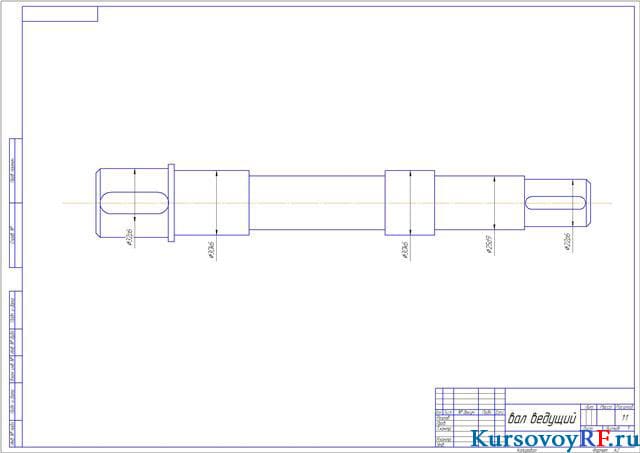

- Чертеж вал ведущий (формат А 2 )

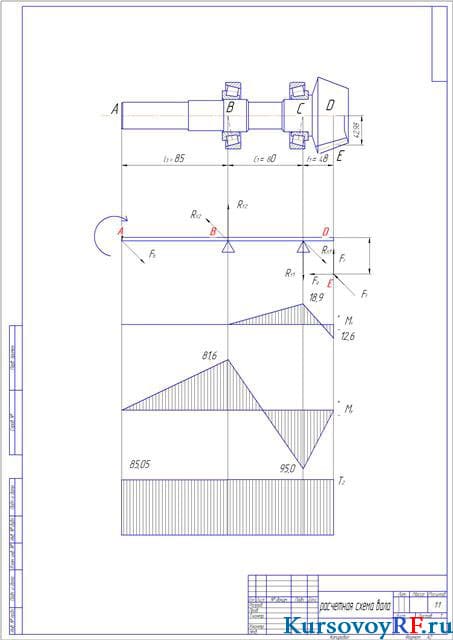

- Чертеж расчетная схема вала (формат А 2 )

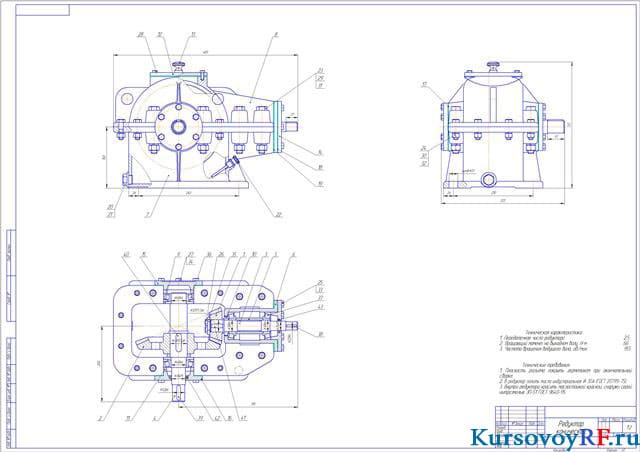

- Чертеж редуктор конический (формат А 1 )

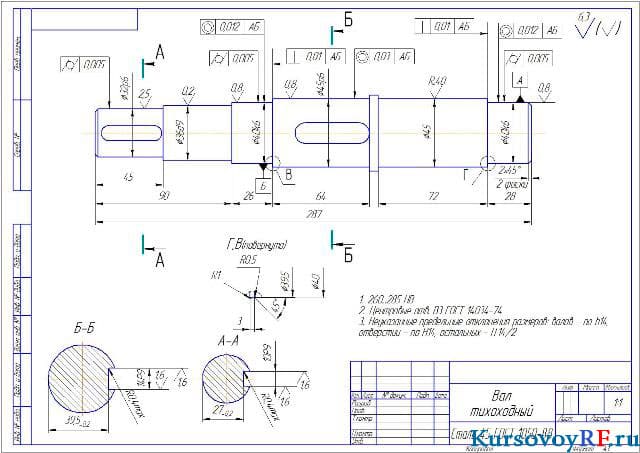

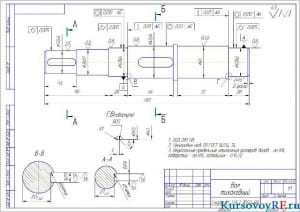

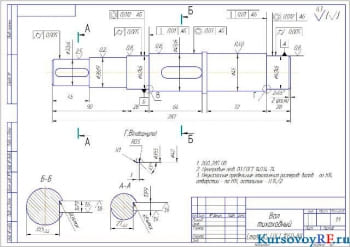

- Чертеж вал тихоходный деталь (формат А 3 )

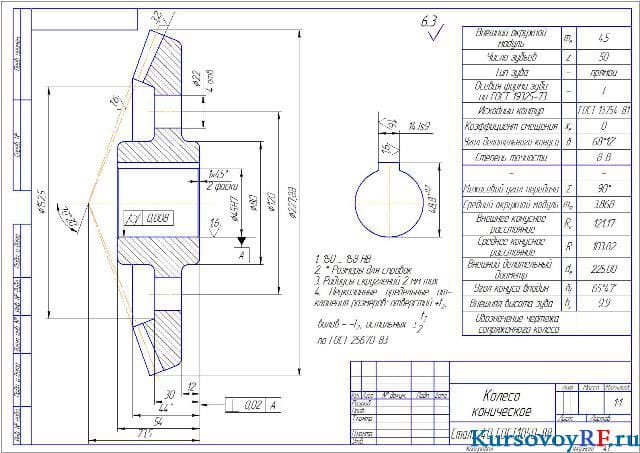

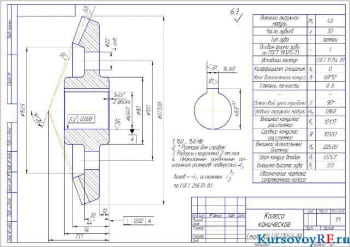

- Чертеж колесо коническое деталь (формат А 3 )

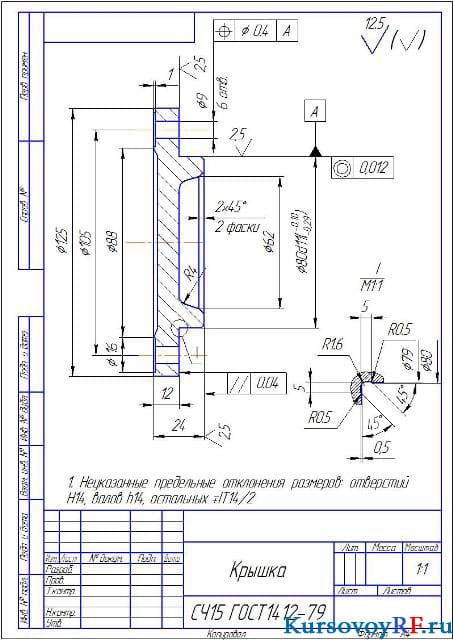

- Чертеж крышка деталь (формат А 4 )

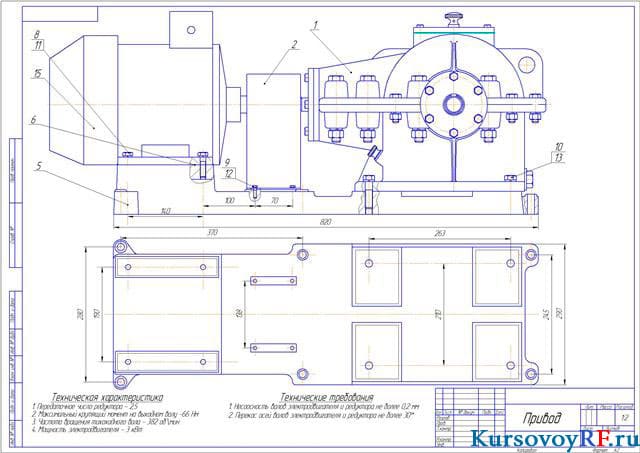

- Чертеж привод (формат А 2)

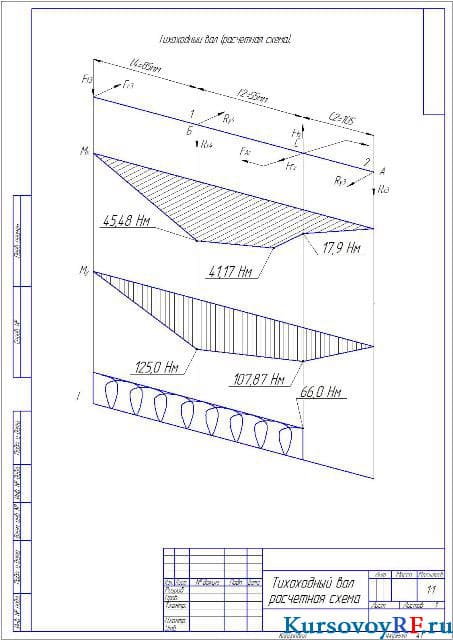

- Чертеж тихоходный вал расчетная схема (формат А 3)
