Проектирование привода с расчетами

Пояснительная записка (в программе Word) 32 стр., 14 табл., 4 источника
Чертежи (в программе Компас) 8 листов плакатов и чертежей, 2 листа спецификации

Курсовой проект по дисциплине: «Детали машин»

В работе представлен расчет привода с эскизным проектированием. Произведен выбор двигателя, мощность и частота вращения, а также тип двигателя. Определены силовые и кинематические параметры, с допускаемыми контактными напряжениями. Выполнены расчет цилиндрической ступени редуктора, расчет червячной передачи . Уточнена нагрузка валов редуктора, с определением консольных сил. Выполнен расчет вала с предварительным выбором подшипников качения. Графически представлены расчетные схемы промежуточного, быстроходного и тихоходного валов. Выполнена разработка конструкций деталей и узлов редуктора открытой передачи, с определением основных параметров червячного колеса, цилиндрического колеса, с выполнением проверочных расчетов.

Чертежи курсовой работы (в программе Компас)

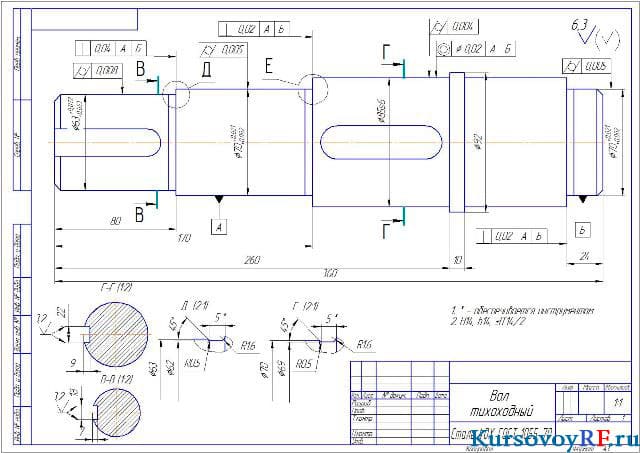

1. Чертеж вал тихоходный деталь (формат А 3 )

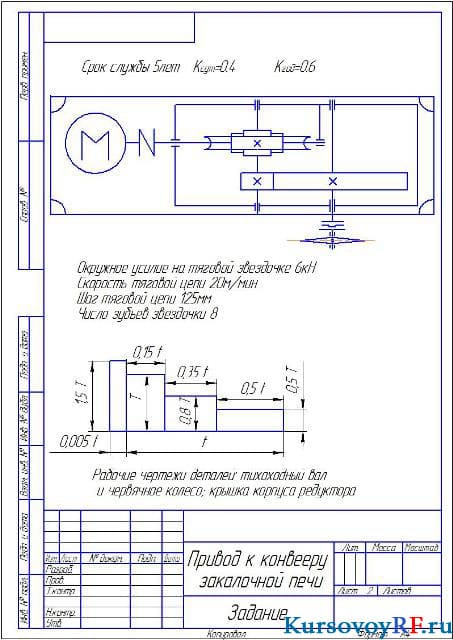

2. Чертеж привод к конвейеру закалочной печи (формат А 4 )

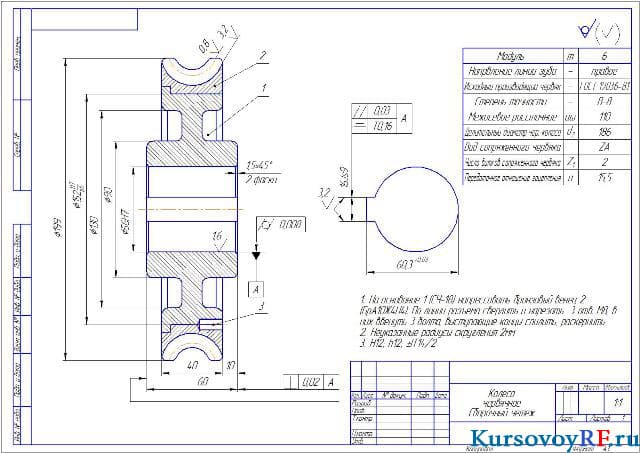

3. Чертеж колесо червячное сборочный чертеж (формат А 3 )

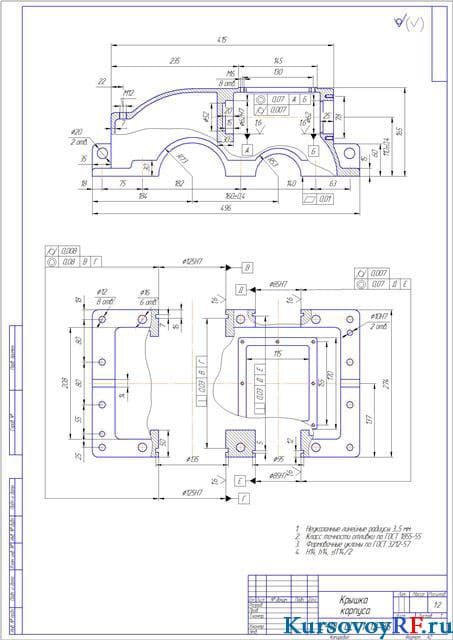

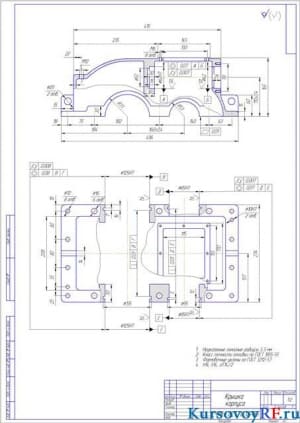

4. Чертеж крышка корпуса деталь (формат А 2 )

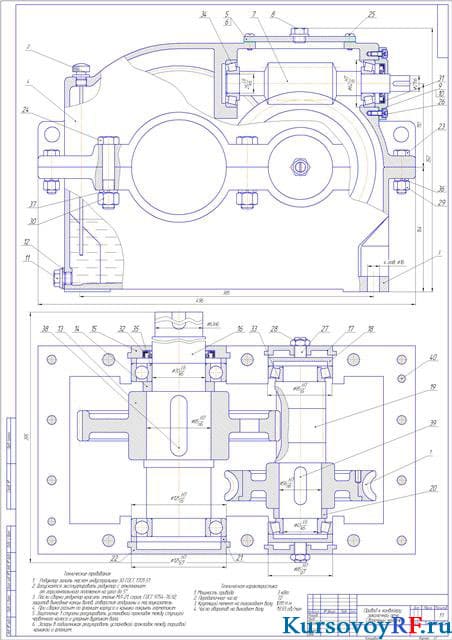

5. Чертеж привод к конвейеру закалочной печи сборочный чертеж (формат А 1 )

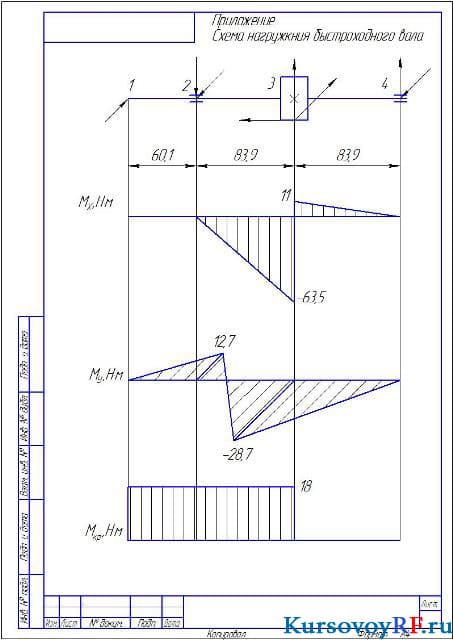

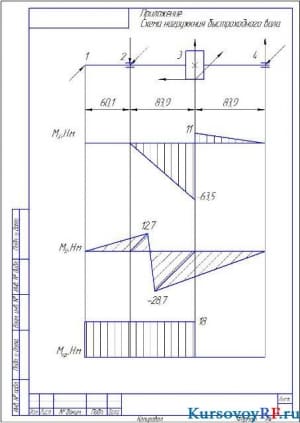

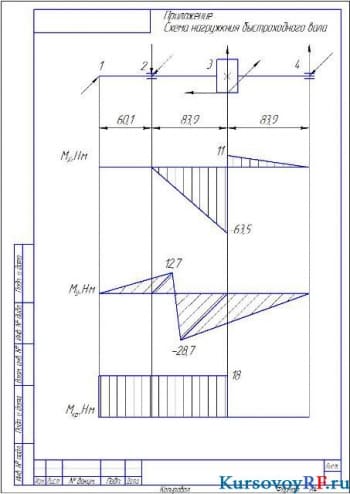

6. Чертеж схема быстроходного вала (формат А 4)

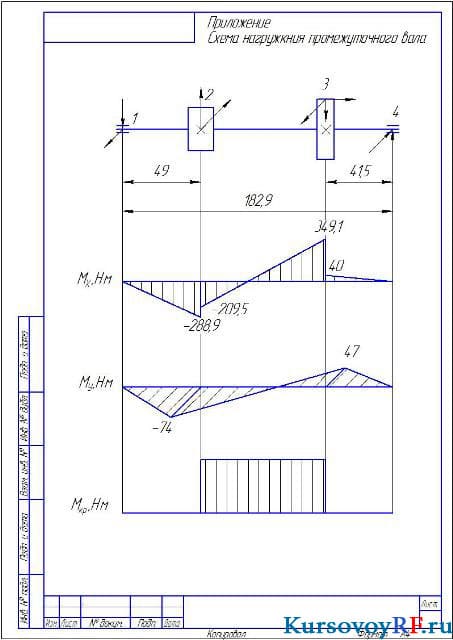

7. Чертеж эпюры промежуточного вала (формат А 4)

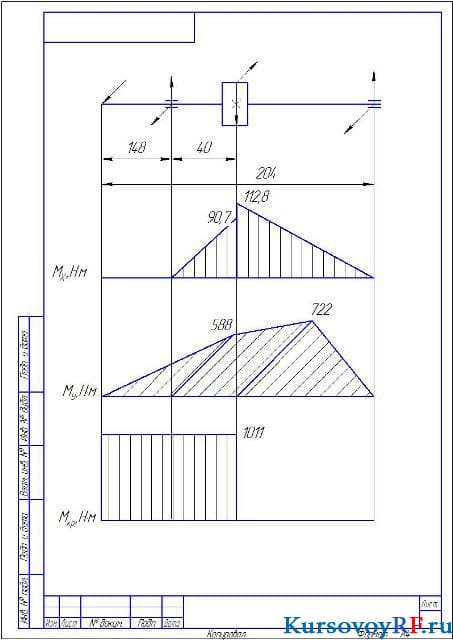

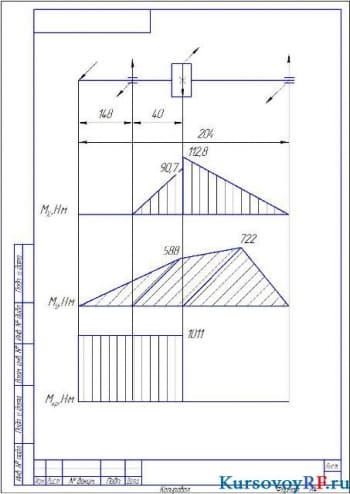

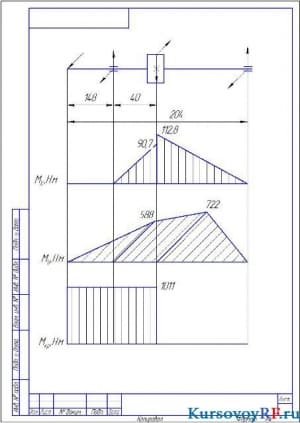

8. Чертеж эпюры тихоходного вала (формат А 4)
