Пояснительная записка (в программе Word) 40 стр., 1 табл., 1 рис., 7 источников
Чертежи (в программе Компас) 7 листов плакатов и чертежей, 4 листа спецификации
ВУЗ ИжГТУ
Курсовой проект по дисциплине: «Детали машин»
В курсовой работе представлена кинематическая схема привода и схема нагрузки, с выбором оптимального варианта электродвигателя. Выполнен силовой расчет привода и расчет цепной передачи, в которой определен крутящий момент на валу, число зубьев, эксплуатационный коэффициент. Представлен расчет зубчатой закрытой цилиндрической шевронной передачи с выбором материалов и расчетных коэффициентов. Расчет валов и выбором подшипников. Выполнена компоновка редуктора с расчетами муфт и шпоночных соединений.
Дополнительные материалы: схемы в формате gif- 2 листа, методические указания к разделу курсового проекта в формате Word – 29 листов.
Чертежи курсовой работы (в программе Компас)

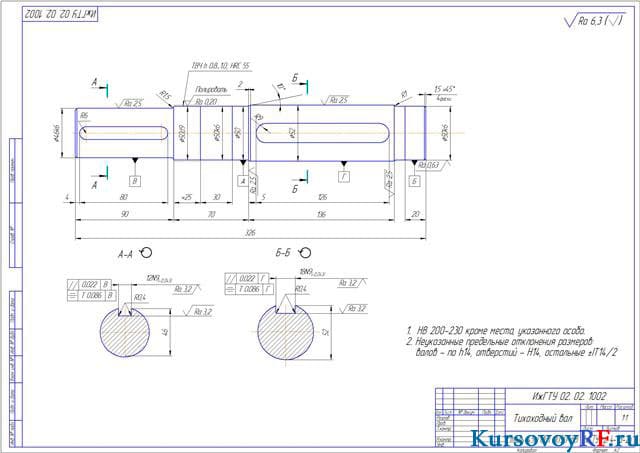

- Чертеж тихоходный вал деталь (формат А 2 )

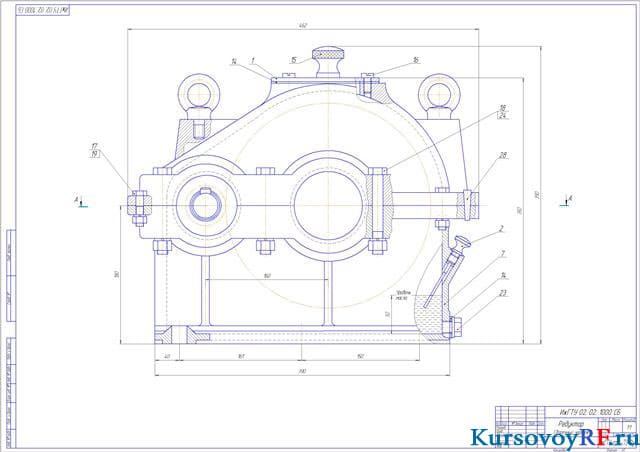

- Чертеж редуктор сборочный чертеж (формат А 1 )

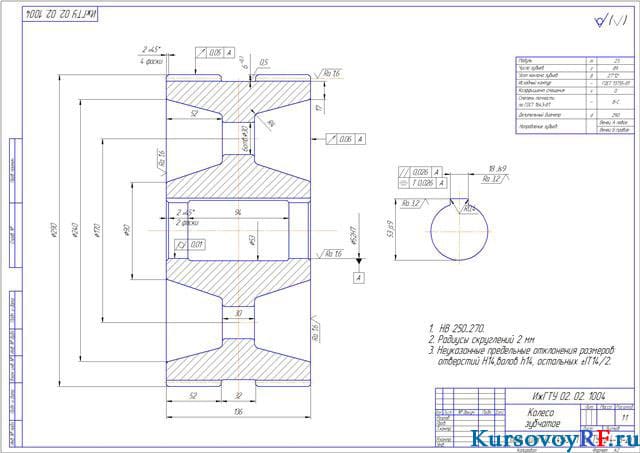

- Чертеж колесо зубчатое деталь (формат А 2)

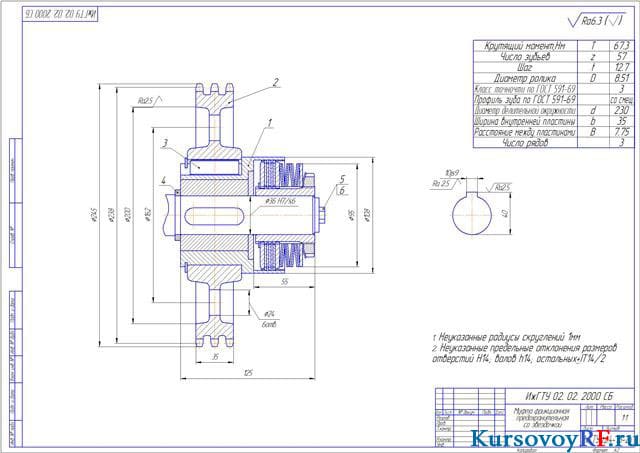

- Чертеж муфта фрикционная предохранительная со звездочкой (формат А 2)

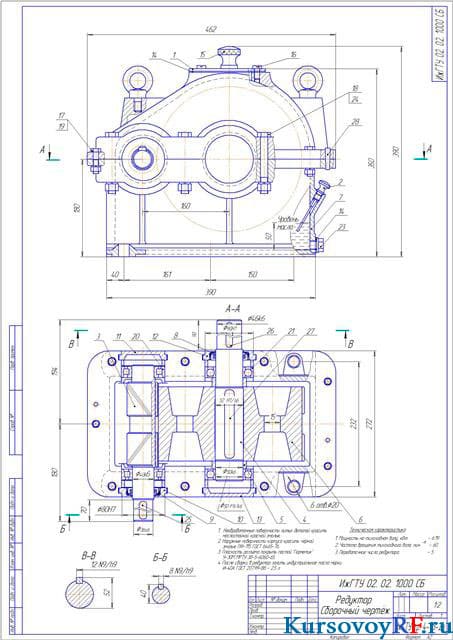

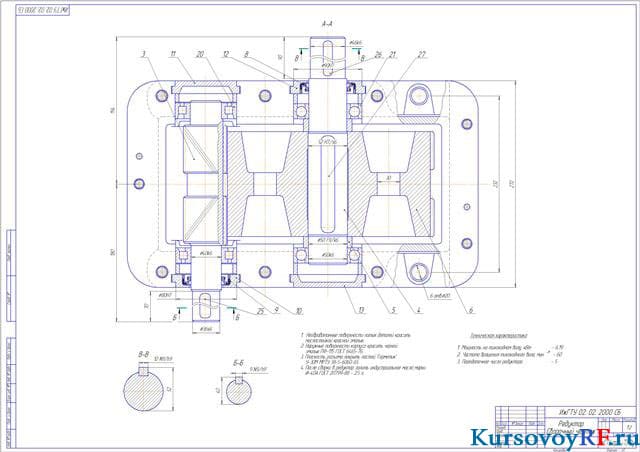

- Чертеж редуктор сборочный чертеж после улучшений – 2 листа (формат А 1)

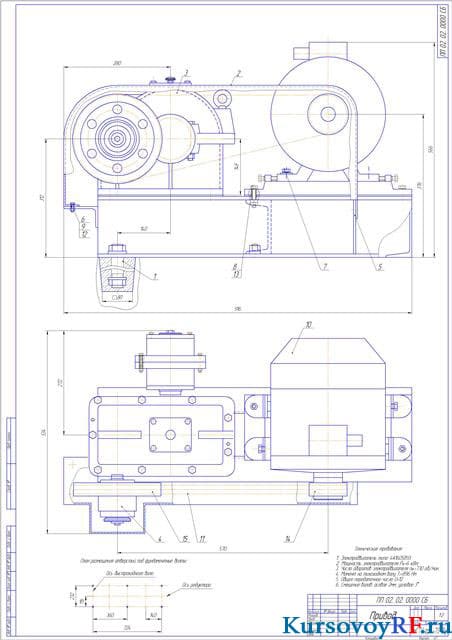

- Чертеж привод (формат А 1)
