Пояснительная записка (в программе Word) 46 стр., 2 источника
Чертежи (в программе Компас) 7 листов плакатов и чертежей, 2 листа спецификации
Курсовой проект по дисциплине: «Детали машин»
В работе представлен кинематический расчет привода с выбором двигателя, в котором определены: общее передаточное число, число оборотов вала, вращающие моменты на валах. Проектирование цепной передачи с подтверждающими расчетами. Проектирование редуктора с выбором твердости, термообработки и материал колес, а также рассчитана цилиндрическая зубчатая передача с разработкой эскизного проекта. Определены реакции опор и построены эпюры изгибающих и крутящих моментов. Проверены подшипники качения на динамическую грузоподъемность, а также сделан подбор и проверка шпонок. Рассчитаны валы на усталостную и статистическую прочность при перегрузках. Представлены смазочные устройства и смазка, а также произведен подбор муфты с проверкой.
Чертежи курсовой работы (в программе Компас)

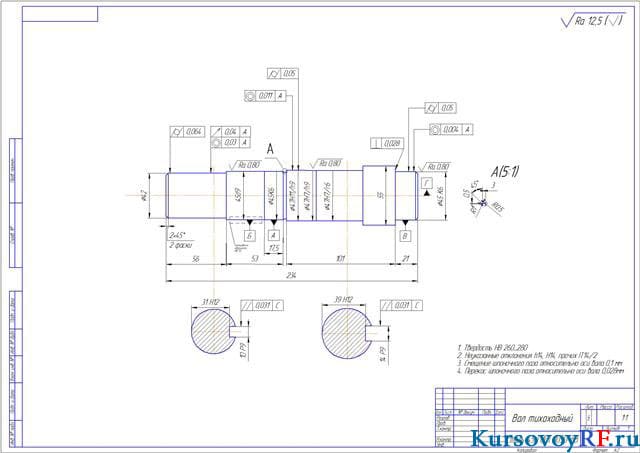

- Чертеж вал тихоходный деталь (формат А 2 )

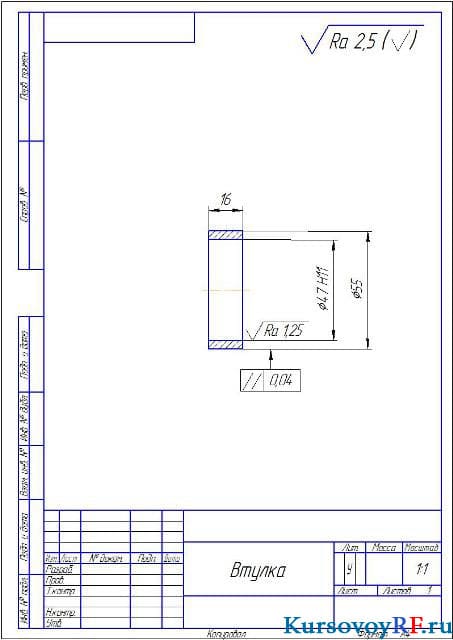

- Чертеж втулка (формат А 4 )

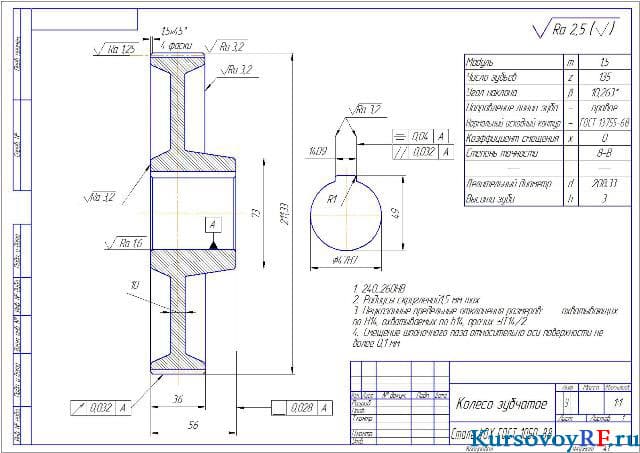

- Чертеж колесо зубчатое деталь (формат А 3 )

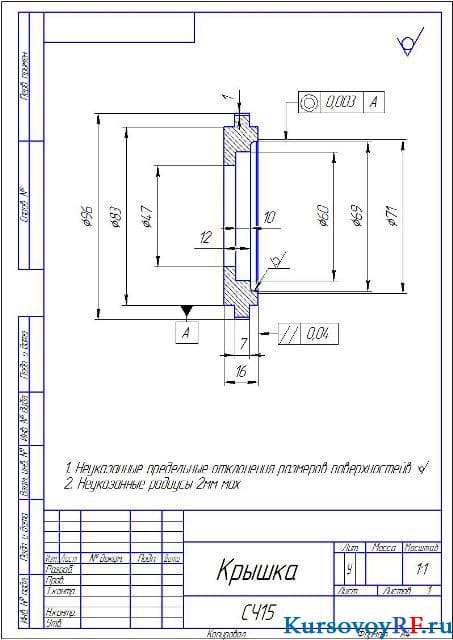

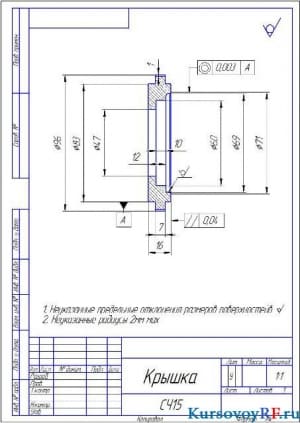

- Чертеж крышка деталь (формат А 4 )

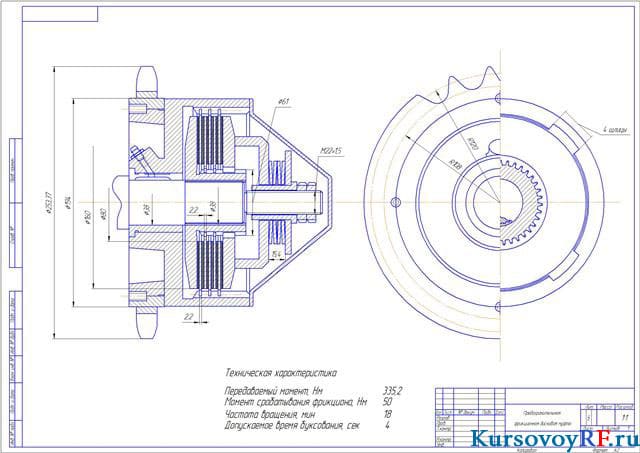

- Чертеж предохранительная фрикционная дисковая муфта (формат А 2 )

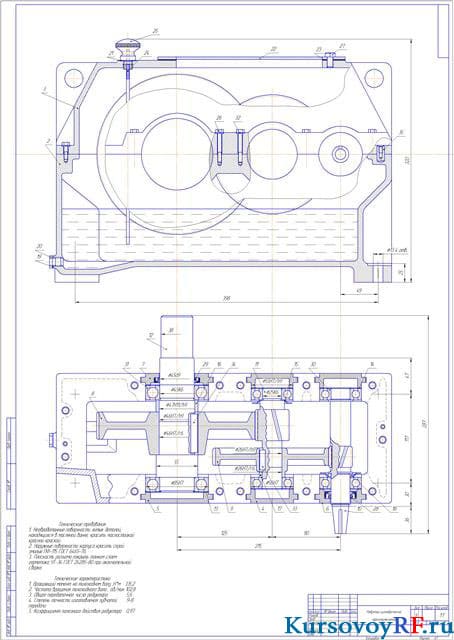

- Чертеж редуктор цилиндрический трехступенчатый (формат А 1 )

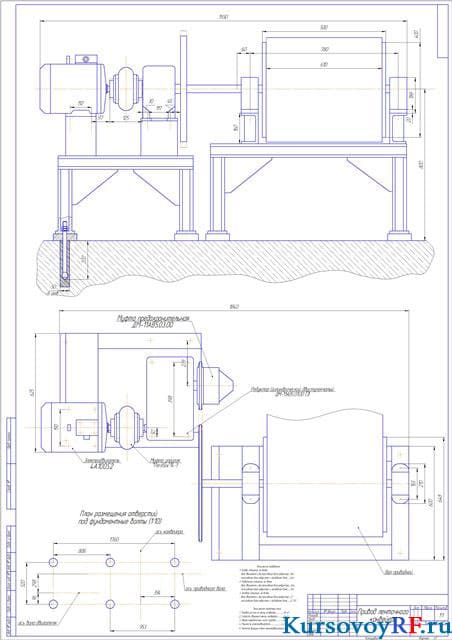

- Чертеж привод ленточного конвейера (формат А 1 )
