Пояснительная записка (в программе Word) 21 с., 1 табл., 6 рис., 4 источника, 0 приложений
Чертежи (в программе Компас) 5 листов плакатов и чертежей, спецификации 2 листа
ВУЗ Уральский Государственный Лесотехнический Университет
Описание
Проект по дисциплине «Лесозаготовительная отрасль»

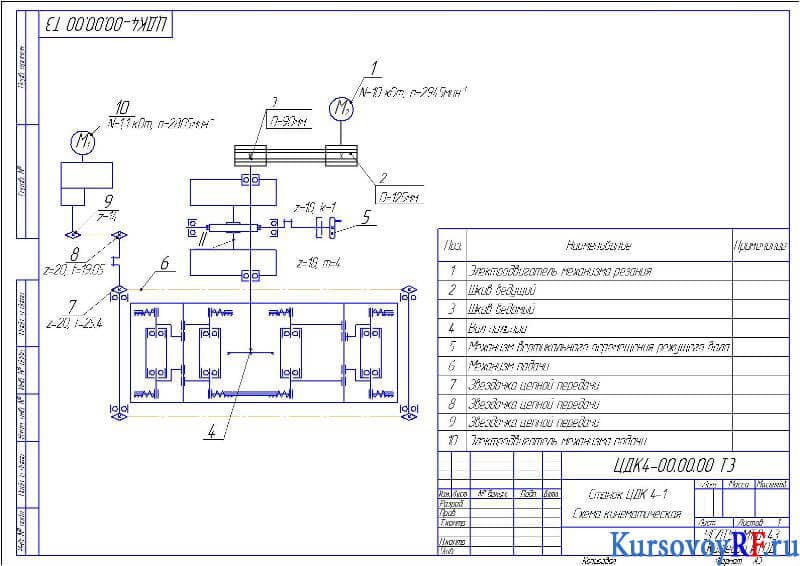

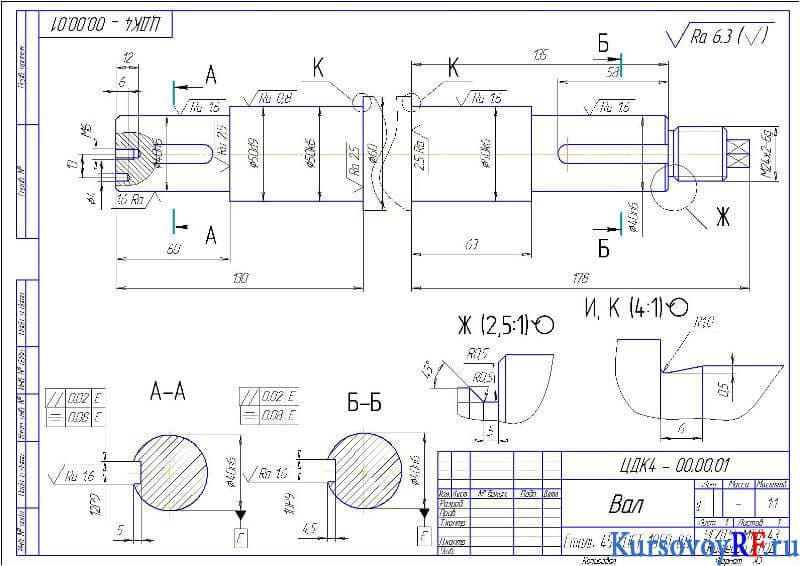

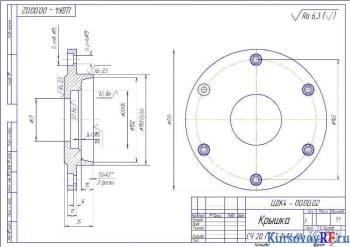

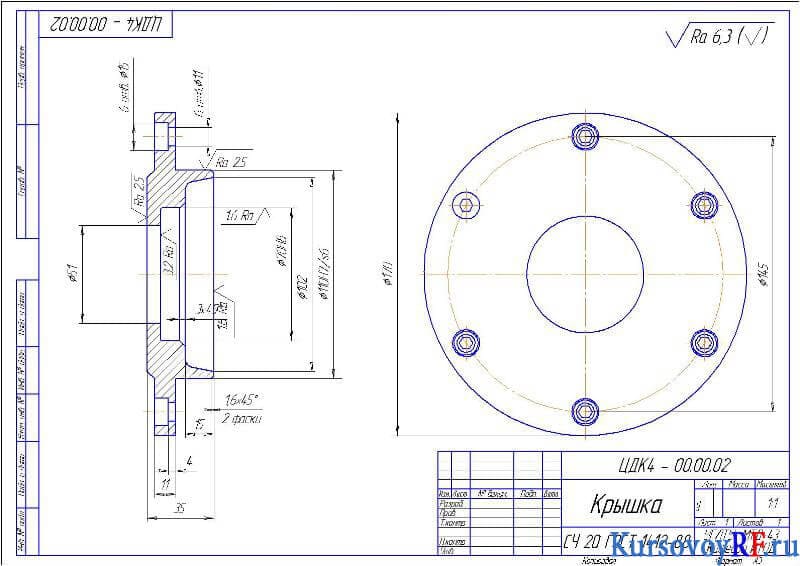

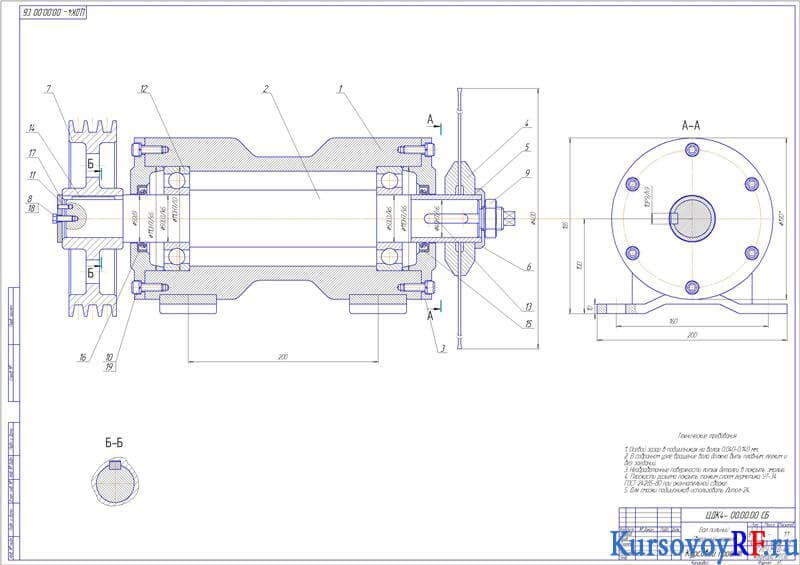

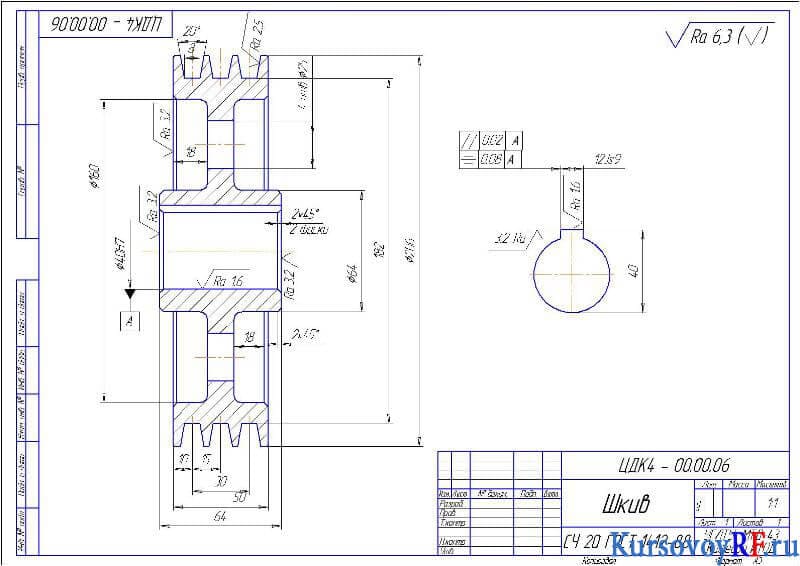

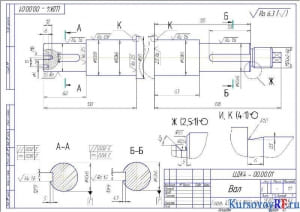

В данной работе рассматривается станок круглопильный типа ЦДК. Описана конструкция станка, дереворежущего инструмента. рассчитаны возможные режимы резания: диаметр пилы , высота стола, угол входа и выхода пилы, скорость подачи, толщина слоя, шаг зубьев, сила резания, коэффициент затупления. Рассчитаны элементы конструкции: кинематическая схема, мощность двигателя механизма подачи, валы шпинделей, нагрузка на вал от шкивов ременной передачи. Спроектирована сборочная единица. Представлены требования охраны труда. Приложены чертежи сборочной единицы, вала, крышки и шкива, а также кинематической схемы.
