Пояснительная записка (в программе Word) 45 стр., 5 рис., 3 источника
Чертежи (в программе Компас) 5 листов плакатов и чертежей
ВУЗ МГТУ им.Баумана

Курсовой проект по дисциплине: «Детали машин»

В курсовой работе представлен кинематический расчет с выбором двигателя и варианта редуктора. Выполнено эскизное проектирование с расчетом диаметра, длин валов и конструированием зубчатой передачи. Сделан расчет подшипников с выбором типа и схемы установки подшипников. Произведены проверочные расчеты валов на прочность. Выполнен расчет соединений, в том числе шпоночное, а также расчет муфты с выбором ее и выбором смазочных материалов.

Чертежи курсовой работы (в программе Компас)

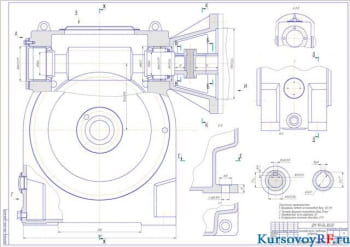

Чертеж операционная карта -2 листа (формат А 4 )

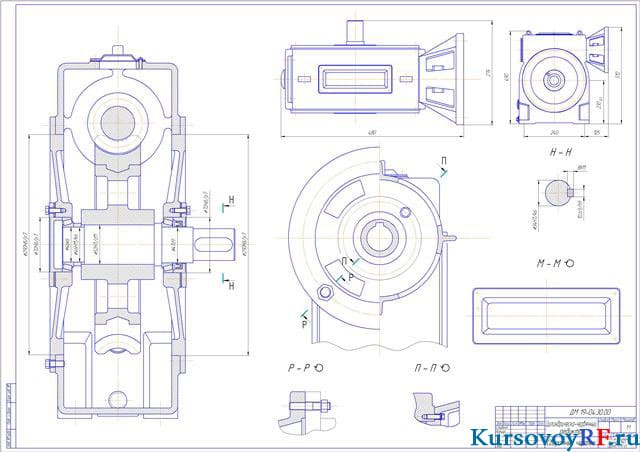

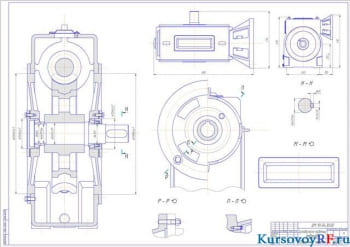

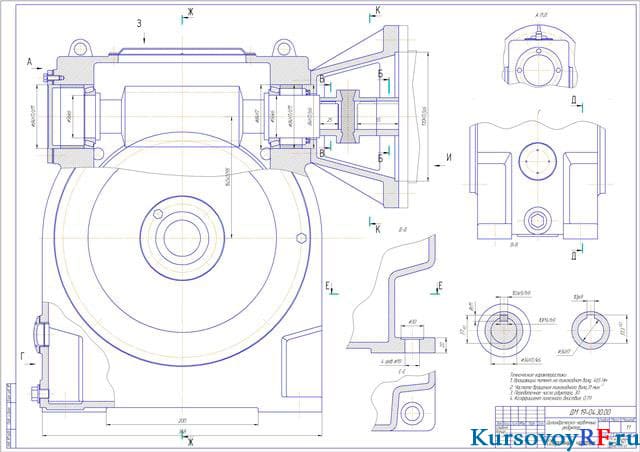

Чертеж цилиндрически-червячный редуктор сборочный чертеж – 2 листа (формат А 1 )

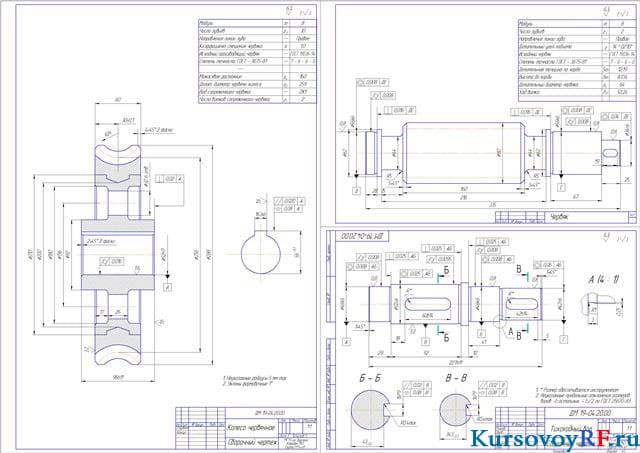

Чертеж деталировка (формат А 3 )

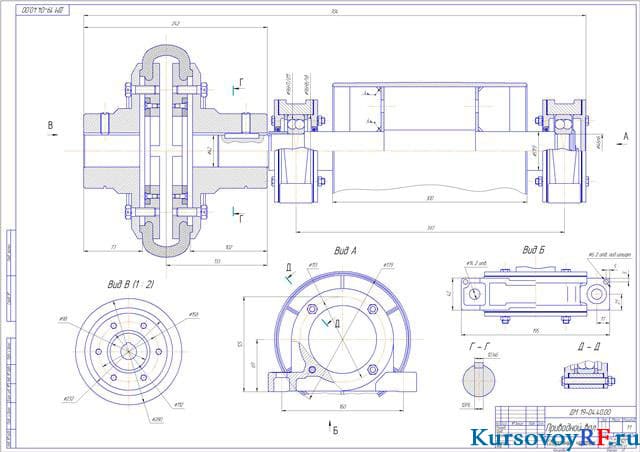

Чертеж приводной вал сборочный чертеж (формат А 1 )

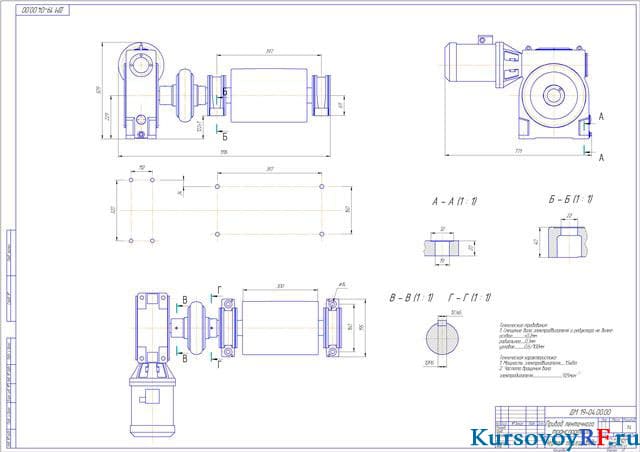

Чертеж привод ленточного конвейера (формат А1 )
