Проект привода мешалки

Пояснительная записка (в программе Word) 19 стр., 1 табл., 4 источника, 2 приложения
Чертежи (в программе Компас) 12 листов плакатов и чертежей, 2 листа спецификации
ВУЗ МГУП

Курсовой проект по дисциплине: «ТМ и М»

В работе представлен кинематический расчет с определением общего КПД, мощности электродвигателя, общего передаточного отношения привода. Выполнен расчет цепной передачи с определением числа зубьев, коэффициента эксплуатации, а также типа цепи. Проведено обоснование выбора узлов и деталей с расчетами. Представлены доводы по выбору смазочных материалов. Изображено описание сборки, эксплуатация, а также обслуживания привода. Графически представлены схемы и вид редуктора с размерами.
Дополнительные материалы: рамка для пояснительной записки в формате Word – 19 листов.

Чертежи курсовой работы (в программе Компас)

1. Чертеж расчетная схема привода (формат А 1 )

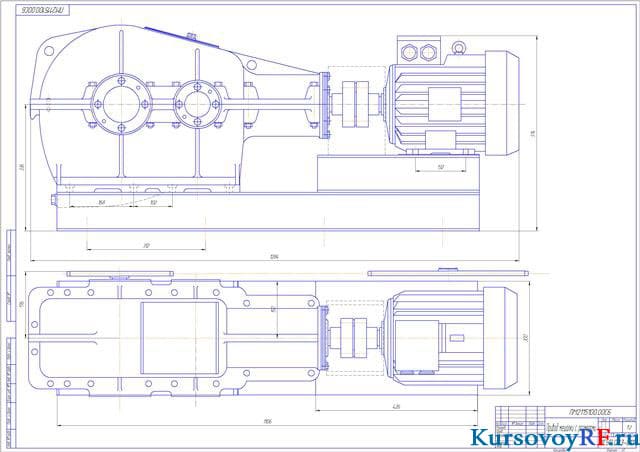

2. Чертеж привод мешалки с размерами (формат А 1 )

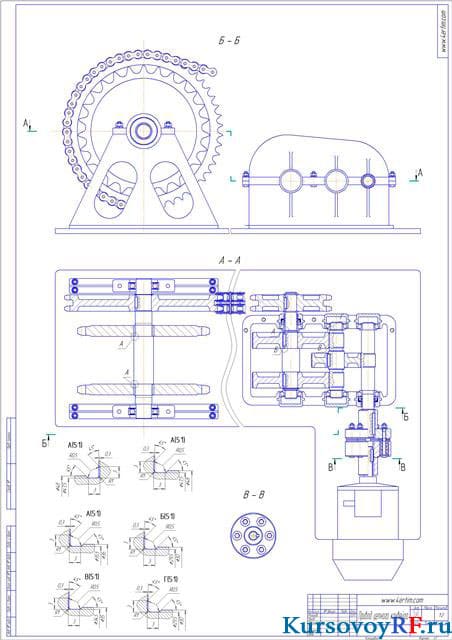

3. Чертеж привод цепного конвейера (формат А 1)

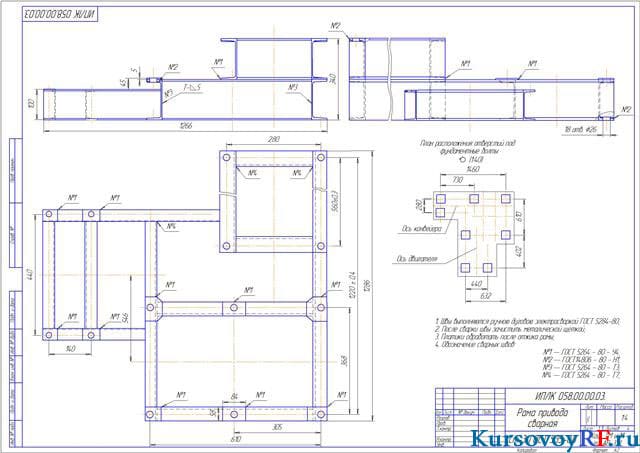

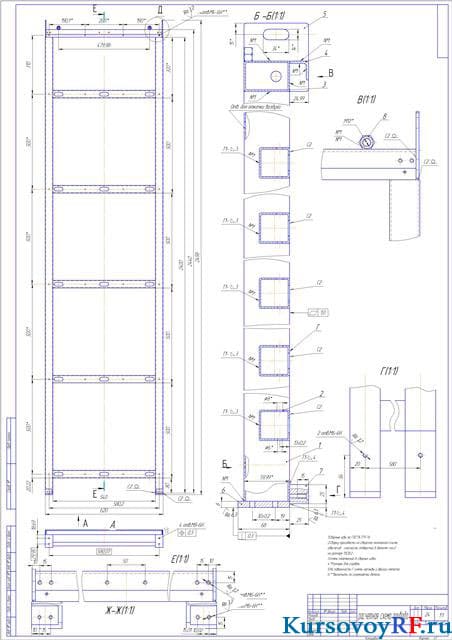

4. Чертеж рама привода сварная деталь (формат А 2)

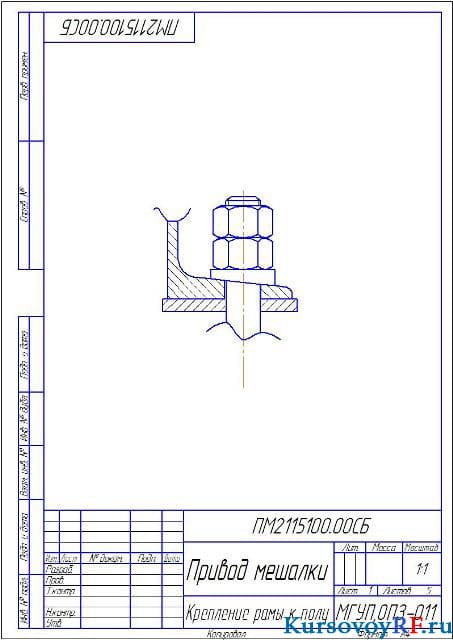

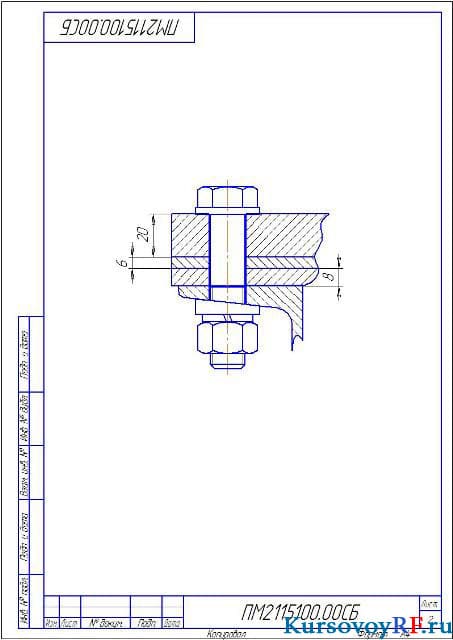

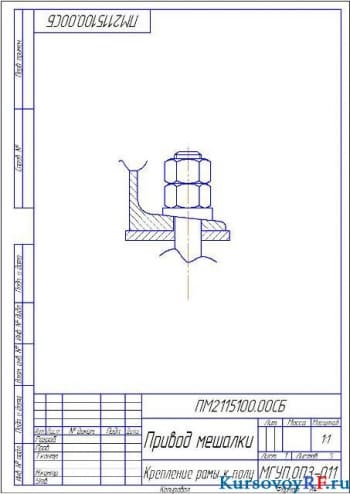

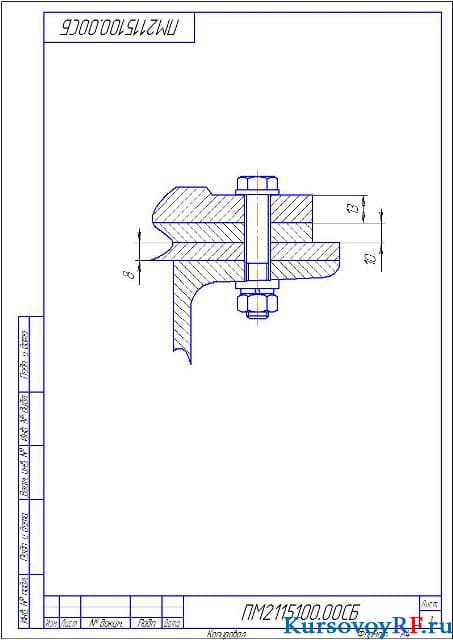

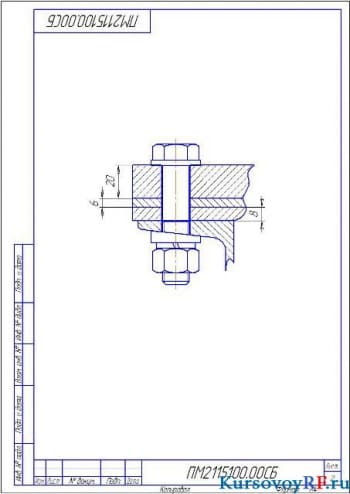

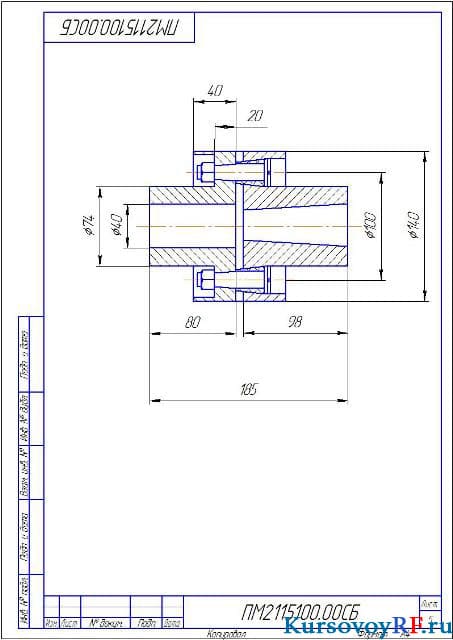

5. Чертеж привод мешалки крепление рамы к полу - 5 листов (формат А 4)

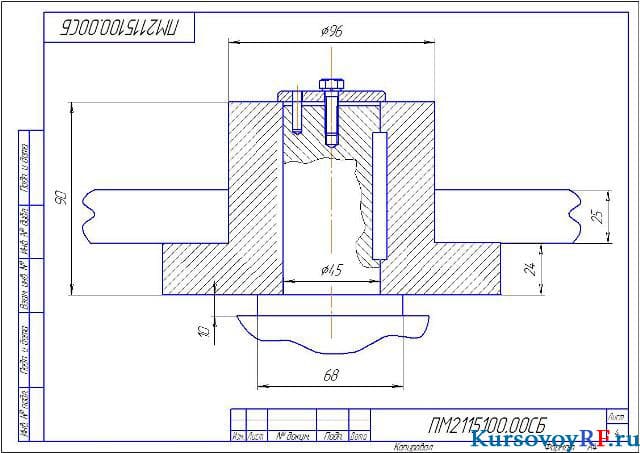

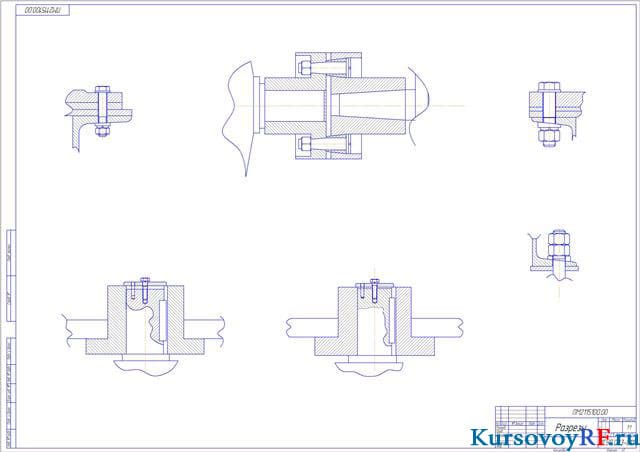

6. Чертеж привод мешалки – разрезы (формат А 1)

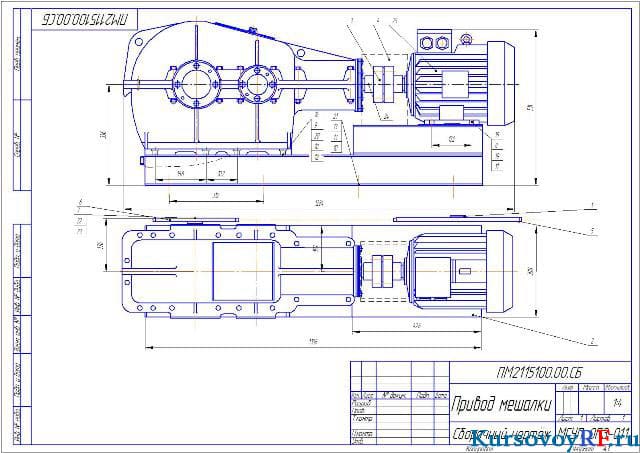

7. Чертеж привод мешалки сборочный чертеж (формат А 3)

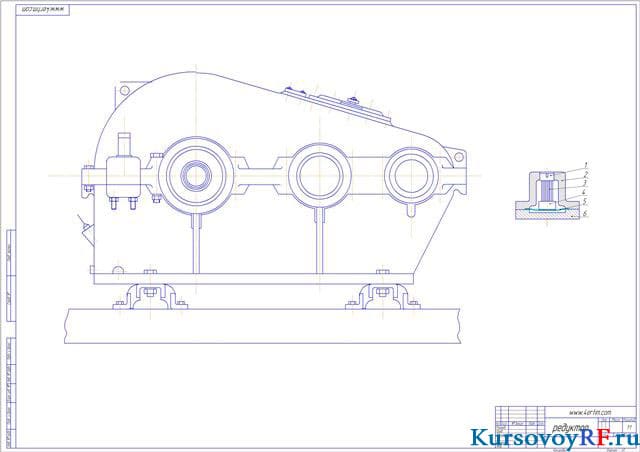

8. Чертеж редуктор (формат А 1)
