Курсовое проектирование привода с чертежами

Пояснительная записка (в программе Word) 36 стр., 1 рис., 5 источников
Чертежи (в программе Компас) 7 листов плакатов и чертежей
ВУЗ ВГЛТА

Курсовой проект по дисциплине: «ДМ и ОК»

Курсовой проект имеет вид комплексной конструкторской  задачи, включающий следующие расчеты: кинематический и силовой с определением общего КПД привода, потребляемая мощность электродвигателя, Сделаны расчеты передач, в том числе закрытой конической передачи, закрытой цилиндрической передачи, в которых определен выбор материала, коэффициенты долговечности, межосевое расстояние, число зубьев. Сделан выбор смазочных материалов. Произведен расчет валов: приводного, промежуточного, выходного с уточняющими расчетами. Выполнен подбор и расчет шпоночно-шлицевых соединений, подшипников качения.

Чертежи курсовой работы (в программе Компас)

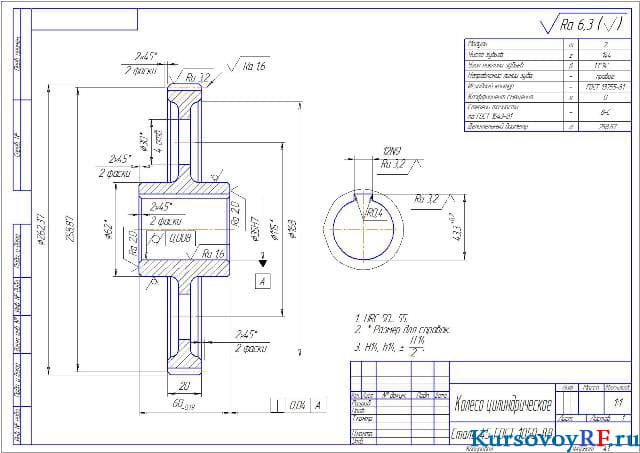

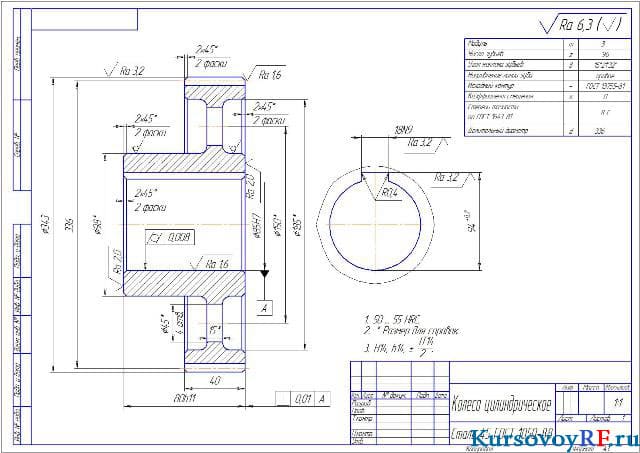

1. Чертеж колесо цилиндрическое деталь – 2 листа (формат А 3 )

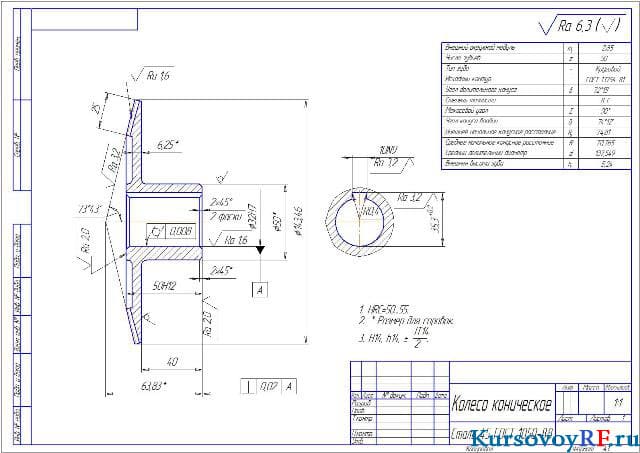

2. Чертеж колесо коническое деталь (формат А 3 )

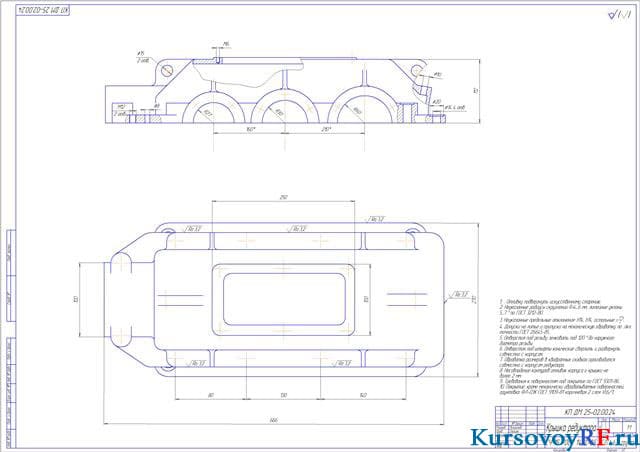

3. Чертеж крышка редуктора деталь (формат А 1 )

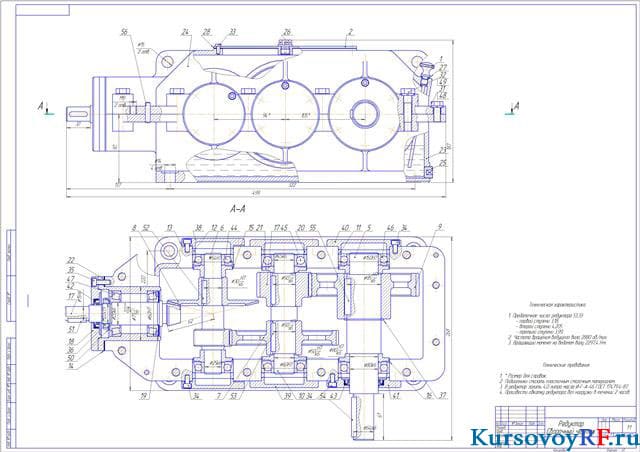

4. Чертеж редуктор сборочный чертеж (формат А 1 )

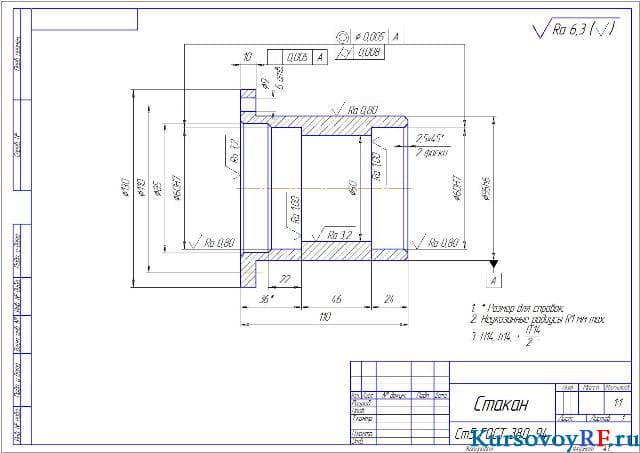

5. Чертеж стакан деталь (формат А 3 )

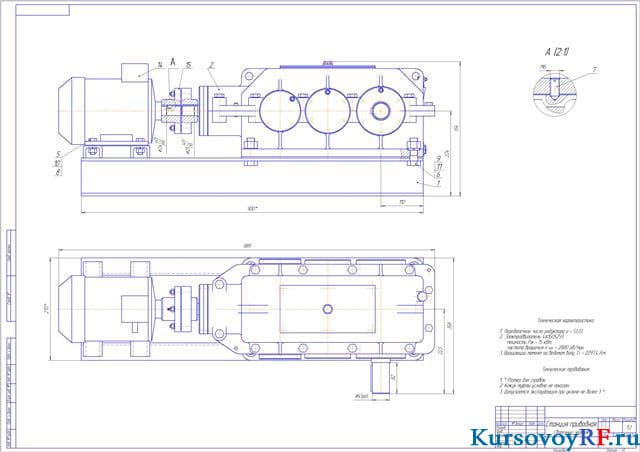

6. Чертеж станция приводная сборочный чертеж (формат А 1)
