Проект привода цепного транспортера с чертежами

Пояснительная записка (в программе Word) 30 стр., 7 рис., 4 источника
Чертежи (в программе Компас) 7 листов плакатов и чертежей, 5 листов спецификации
ВУЗ МГТУ им.Баумана

Курсовой проект по дисциплине: «Детали машин»

В курсовом проекте выполнен кинематический расчет привода, в котором определен вращающий момент на валу с подбором электродвигателя. Выполнено эскизное проектирование, в котором выполнены расчеты валов, выбран тип и схема установки подшипников. Сделаны расчеты соединений, в том числе шпоночное соединение, соединение с натягом. Подобраны подшипники качения с подтверждающими выбор расчетами. Рассчитаны валы на статистическую прочность и сопротивление усталости. Выбраны смазочные материалы и системы смазывания.

Чертежи курсовой работы (в программе Компас)

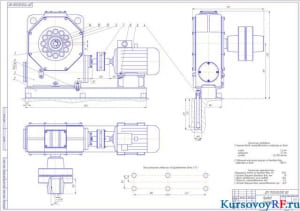

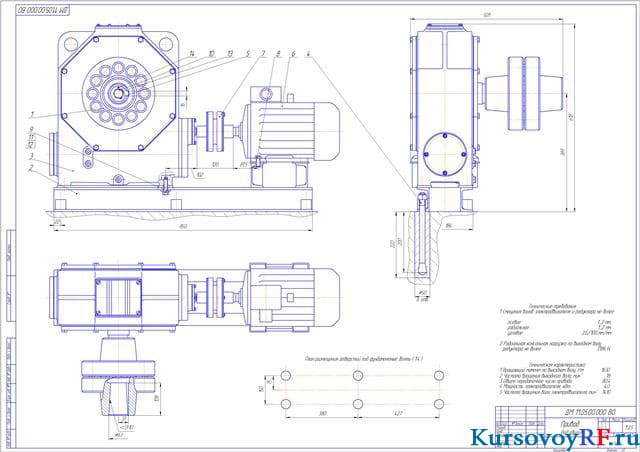

1. Чертеж привод вид общий (формат А 1 )

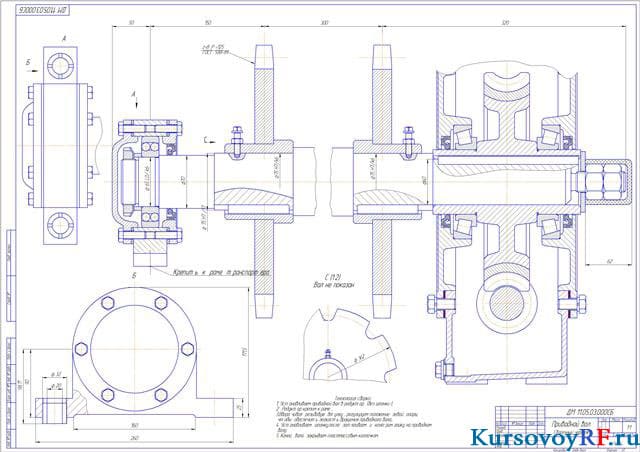

2. Чертеж приводной вал сборочный чертеж (формат А 1 )

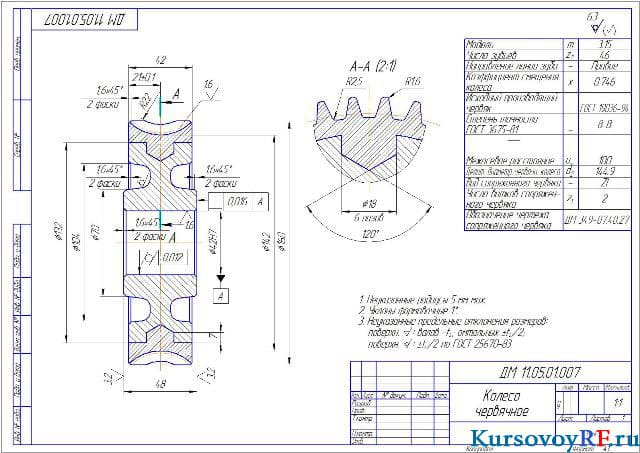

3. Чертеж колесо червячное (формат А 3)

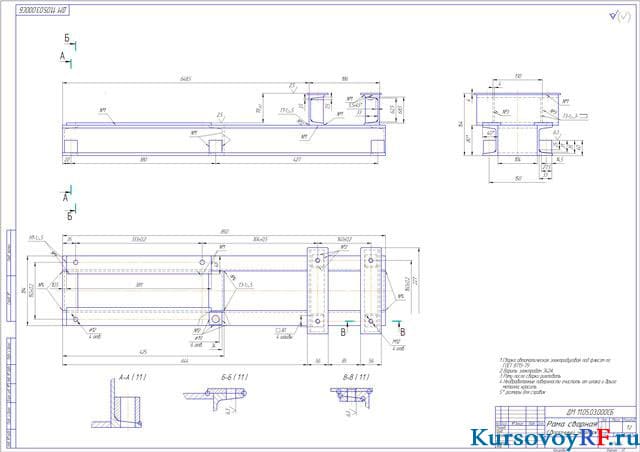

4. Чертеж рама сварная сборочный чертеж (формат А 1)

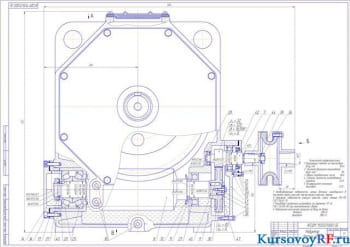

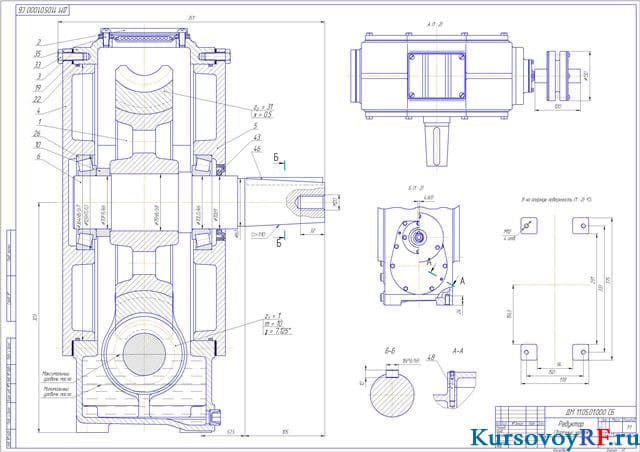

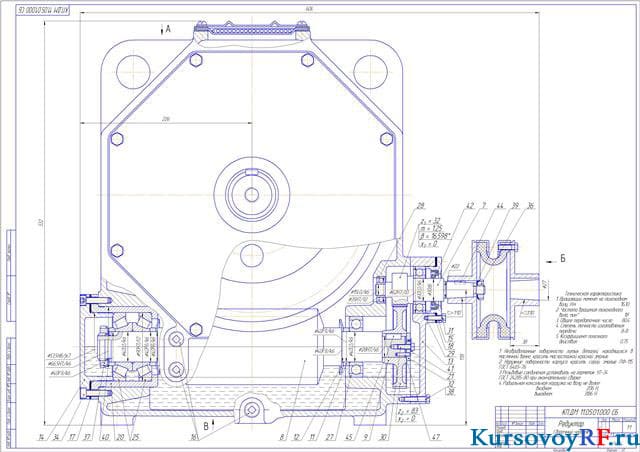

5. Чертеж редуктор сборочный чертеж – 2 листа (формат А 1)

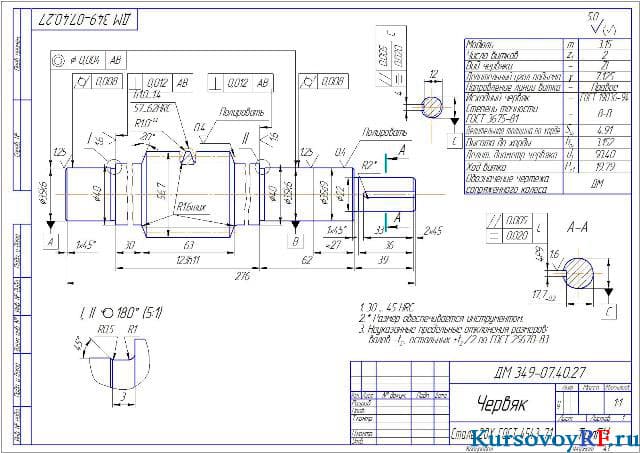

6. Проект Чертеж червяк деталь (формат А 3)
