Пояснительная записка (в программе Word) 58 стр., 1 рис., 6 источников
Чертежи (в программе Компас, Автокад) 5 листов плакатов и чертежей, 4 листа спецификации
ВУЗ Ульяновский ГТУ
Курсовой проект по дисциплине: «Детали машин»
В курсовой работе сделан кинематический расчет и определена категория электродвигателя, расчетным ресурсом привода. Проведены расчеты передач в том числе: определение тихоходной косозубой передачи, быстроходная ступень редуктора, в которых определено межосевого расстояния, предварительные размеры колеса, количество зубьев и угол их наклона, размеры заготовок, силы в зацеплении, а также расчет на прочность зубьев. Выполнена эскизная компоновка редуктора, в котором выполнен предварительный расчет диаметров валов с выбором подшипников. Выполнена разработка и расчет валов подшипников и шпоночных соединений. Представлена конструкция и эксплуатация установки, с выбором стандартных муфт.
Чертежи курсовой работы (в программе Компас, Автокад)

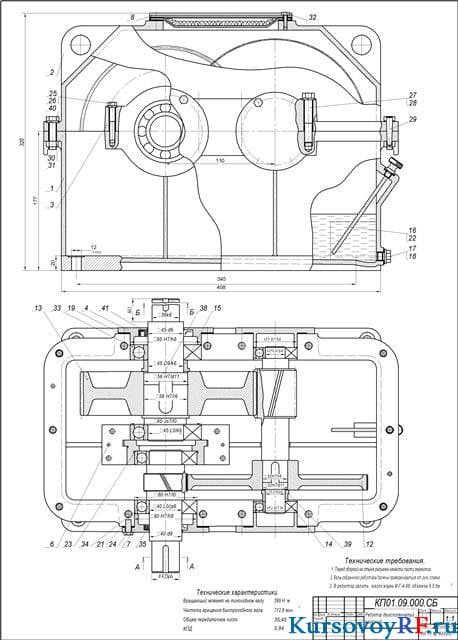

- Чертеж редуктор двухступенчатый (формат А 1 )

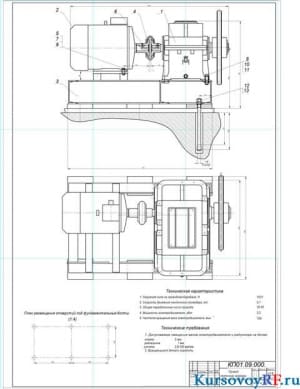

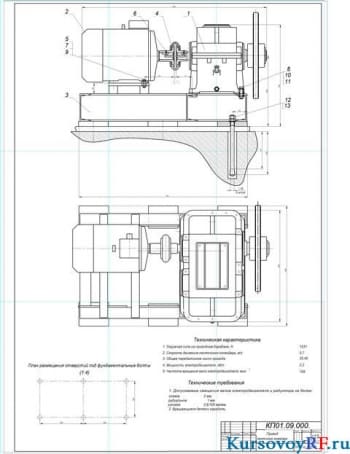

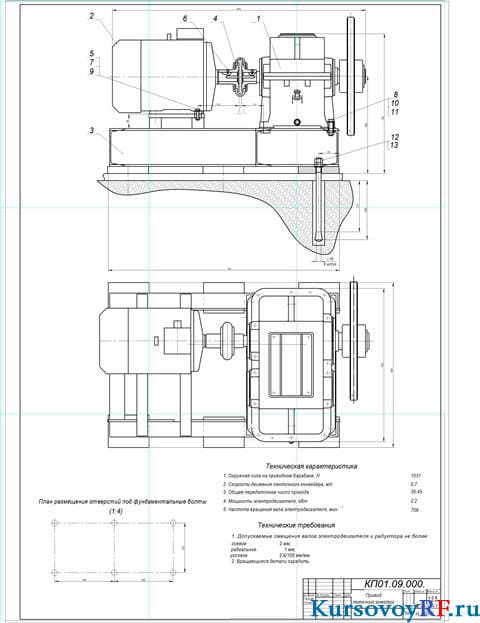

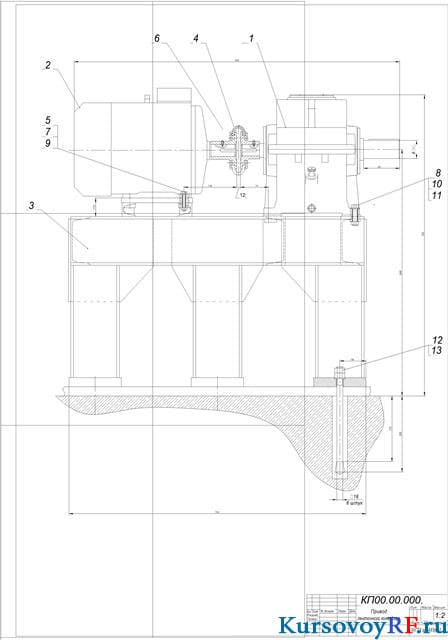

- Чертеж привод ленточного конвейера – 2 листа (формат А 1 )

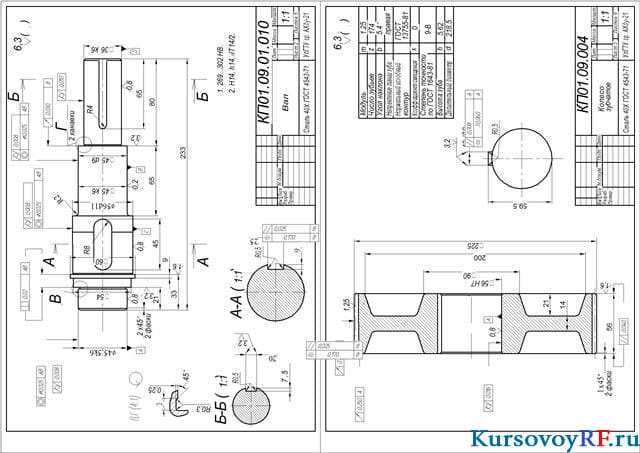

- Чертеж деталировка (формат А 2 )

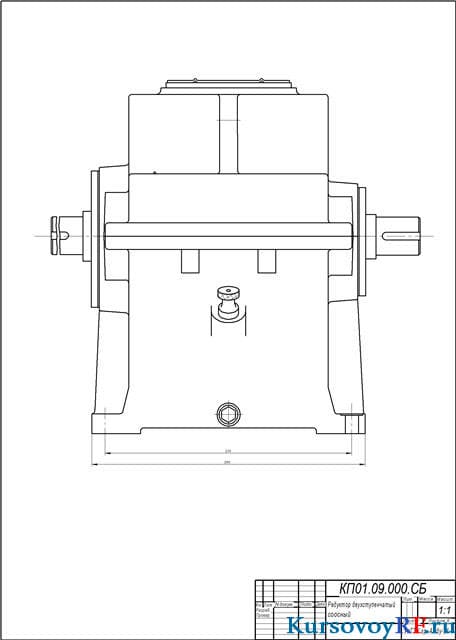

- Чертеж редуктор двухступенчатый соосный (формат А 2 )

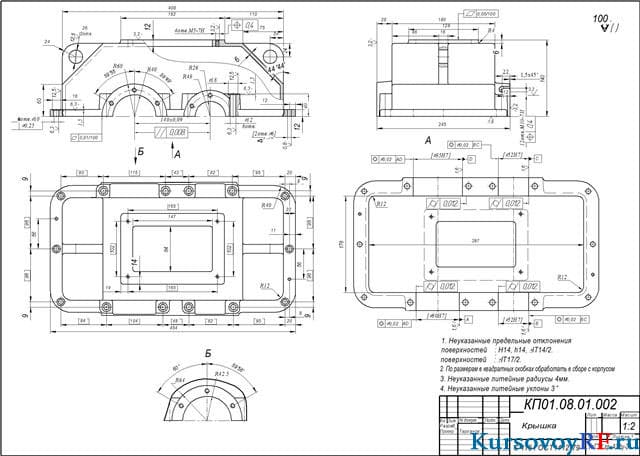

- Крышка чертеж детали (формат А2)
