Проектирование привода модуля вращательного движения

Описание

Курсовая работа по дисциплине детали машин и основы конструирования на тему проектирования привода вращательного движения по следующим данным: частота вращения выходного вала:  20 об/мин, крутящий момент на выходном валу  0,5 Нм. Модули вращательного движения имеют широкое распространение во всех областях техники. В робототехнике такие модули используют в качестве приводов движения рабочего органа и передвижения робота в целом. Основными узлами данного привода являются: двигатель, создающий крутящий момент; муфта для передачи крутящего момента на входной вал редуктора; редуктор для понижения частоты вращения вала двигателя до требуемой в исполнительном механизме.

Был выбран двигатель постоянного тока БК 1324, рассчитано передаточное отношение. Исходя из передаточного числа, был выбран трёхступенчатый редуктор.

Произведён расчет параметров зубчатых зацеплений, диаметров валов, подшипников скольжения, муфтового сопряжения двигателя и редуктора.

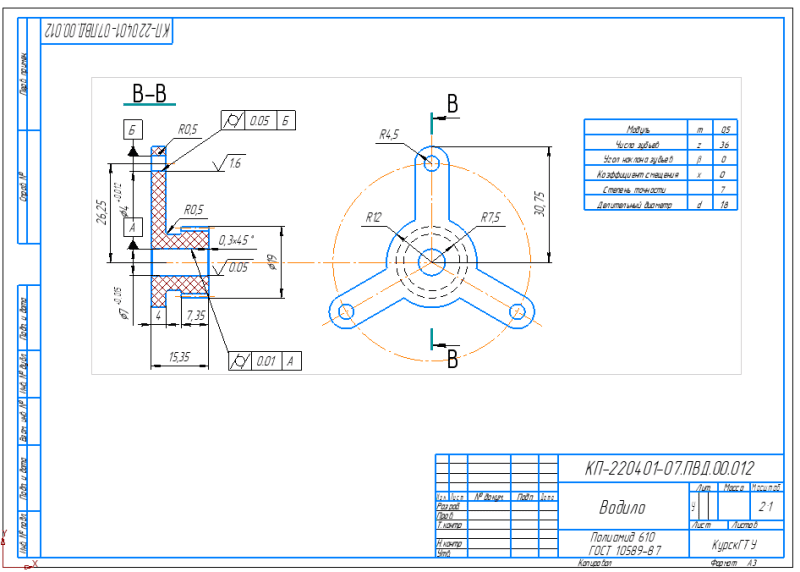

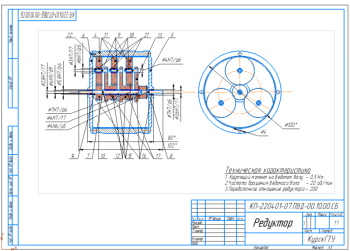

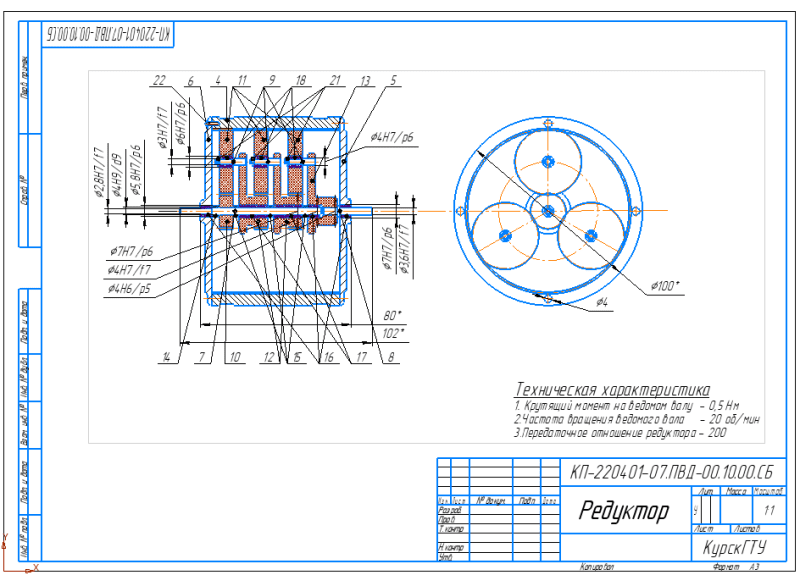

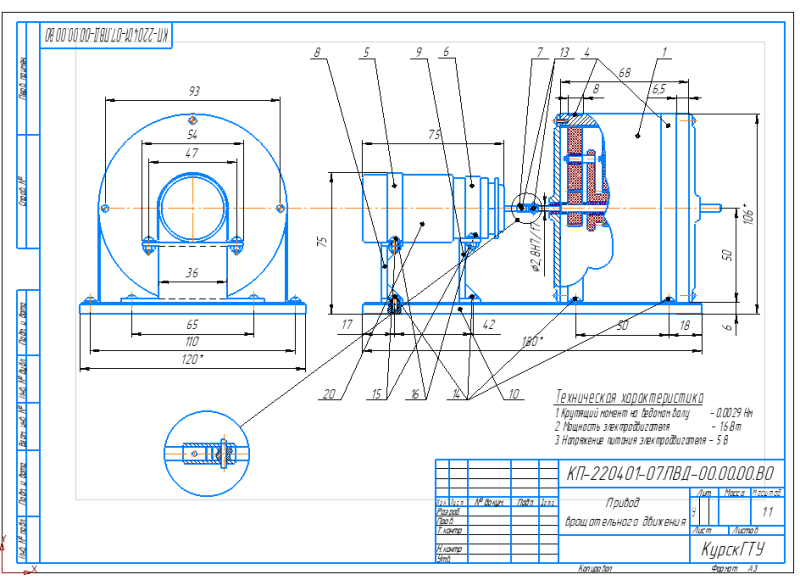

Был так же проведен расчет кинематической погрешности и мертвого хода редуктора.   Разработана документация (сборочный чертеж редуктора, сборочный чертеж привода, а также рабочие чертежи водила и зубчатого колеса).
