Разработка привода ленточного конвейера с двухступенчатым соосным редуктором

Состав чертежей

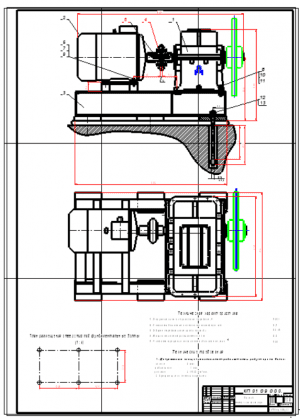

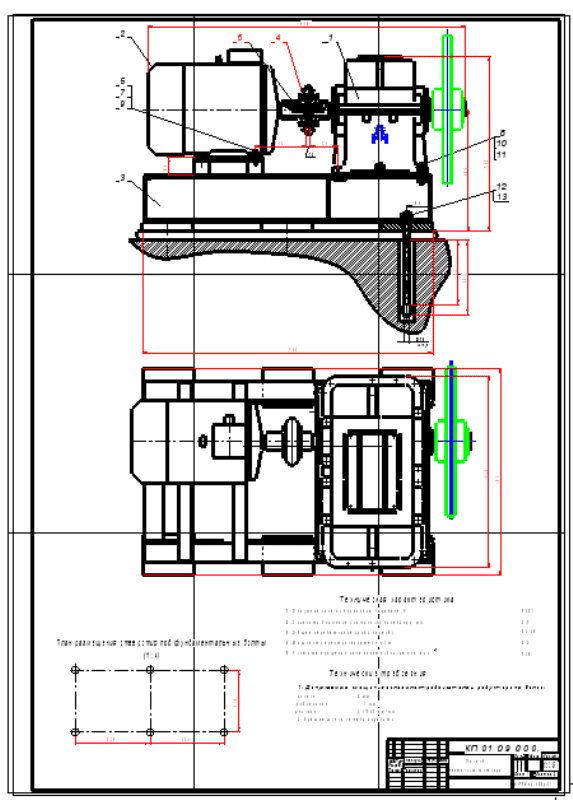

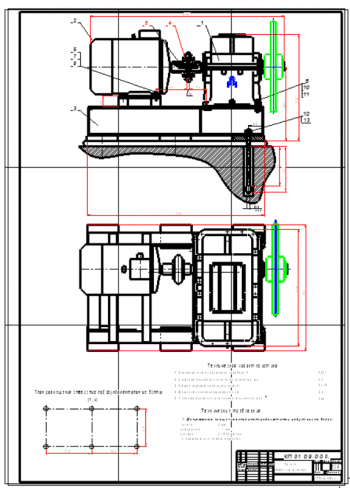

1. Чертеж общего вида привода ленточного конвейера А1 с техническими данными:

Окружная сила на приводном барабане 1031 Н

Скорость движения ленточного конвейера 0,7 м/с

Общее передаточное число привода 35,45

Мощность электродвигателя 2,2 кВт

Частота вращения вала электродвигателя 709 мин

Допускаемые смещения валов электродвигателя и редуктора не более: осевое 2мм, радиальное 1мм, угловое 2,6/100 мм

Вращающие детали оградить

Приведен план размещения отверстий под фундаментальные болты

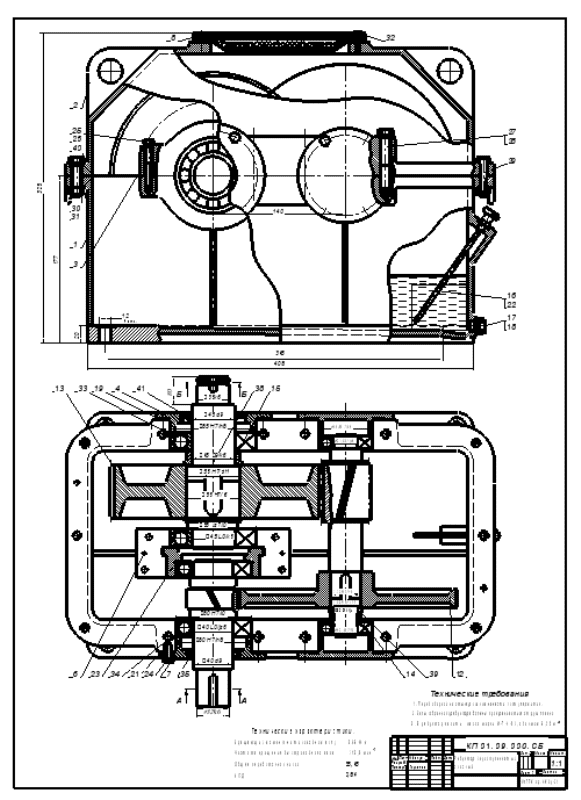

2. Сборочный чертеж двухступенчатого соосного редуктора А1: перед сборкой на стыке разъема нанести пасту герметик, валы собранного редуктора должны проворачиваться от руки плавно, в редуктор залить масло марки И-Г-А-68 объемом 9,5 куб.дм. вращающий момент на тихоходном валу 399 Нм; частота вращения быстроходного вала 712,8 мин; общее передаточное число 35,45; КПД 0,84

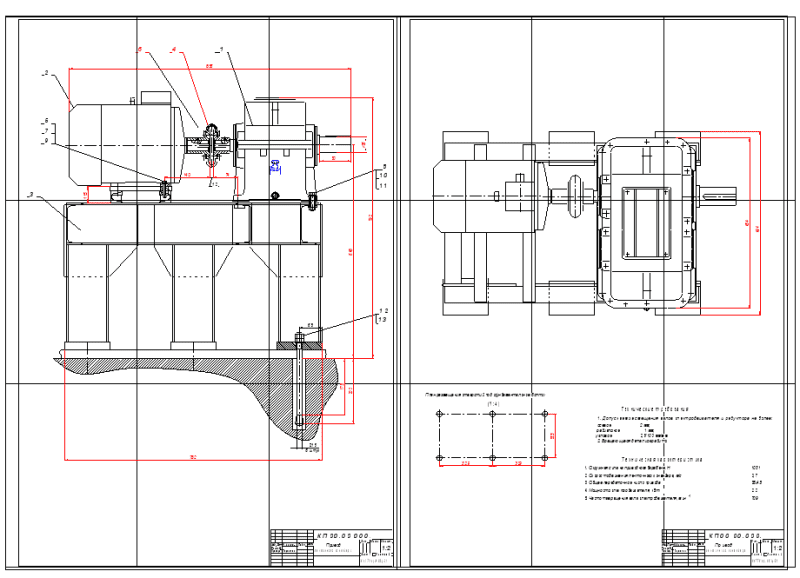

3. Привод ленточного конвейера в сборе 2хА1

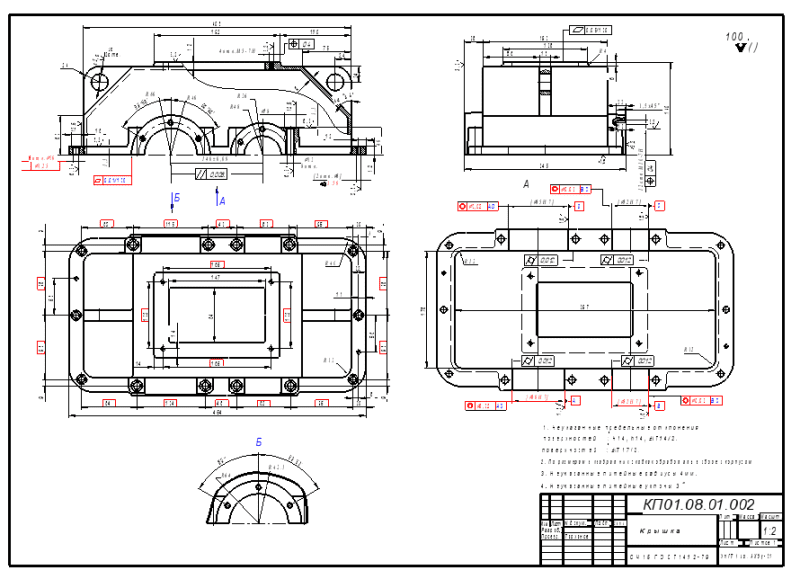

4. Рабочий чертеж крышки из материала СЧ15 А1: неуказанные литейные радиус 4мм; неуказанные литейные уклоны 3 градуса; по размерам в квадратных скобках обработать в сборе с корпусом

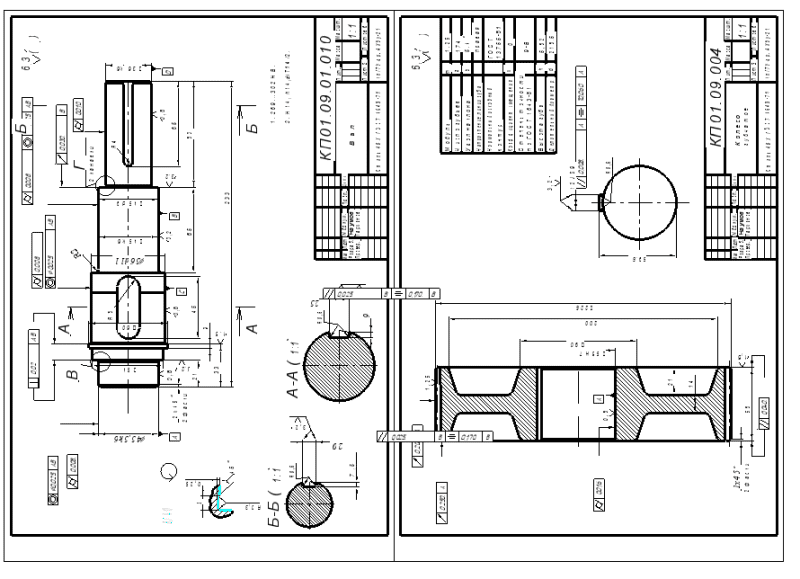

5. Чертежи деталей: вала и зубчатого колеса 2хА2

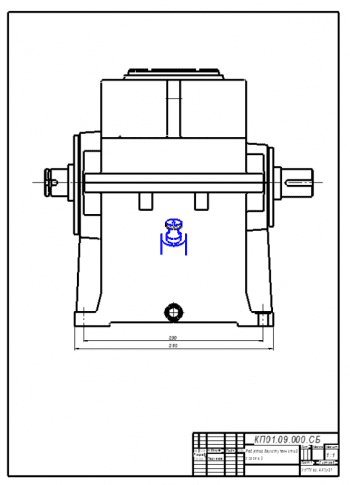

6. Эскизный чертеж соосного редуктора А1

Содержание

Кинематический расчет привода

1.1 Выбор электродвигателя

1.2. Уточнение передаточных чисел ступеней редуктора

1.3 Частота вращения валов редуктора

1.4 Вращение моменты на волах редуктора

1.5 Проверка двигателя на пуск

1.6 Расчетный  ресурс привода

2. Расчет передач

2.2. Тихоходная косозубая цилиндрическая передача

2.1.1.Межосевое расстояние

2.1.2. Предварительные размеры колеса

2.1.3. Модуль передачи

2.1.4. Суммарное число зубьев и угол наклона

2.1.5 Число зубьев шестерни и колеса

2.1.6. Фактическое передаточное число

2.1.7. Диаметры колес

2.1.8 Размеры заготовок

2.1.9 Проверка зубьев колес по контактным напряжениям

2.1.10 Силы в зацеплении

2.1.11 Проверка зубьев колес по напряжениям изгиба

2.1.12 Проверочный расчет на прочность зубьев при действии пиковой нагрузки

2.2. Быстроходная ступень редуктора

2.2.1.Межосевое расстояние

2.2.2. Предварительные размеры колеса

2.2.3. Модуль передачи

2.2.4. Суммарное число зубьев и угол наклона

2.2.5 Число зубьев шестерни и колеса

2.2.6. Фактическое передаточное число

2.2.7. Диаметры колес

2.2.8 Размеры заготовок

2.2.9 Проверка зубьев колес по контактным напряжениям

2.2.10 Силы в зацеплении

2.2.11 Проверка зубьев колес по напряжениям изгиба

2.2.12 Проверочный расчет на прочность зубьев при действии пиковой нагрузки

2.3. Цепная передача

3.Эскизная компоновка редуктора

3.1. Предварительный расчет диаметров валов

3.1.1. Диаметры быстроходного вала

3.1.2. Диаметры промежуточного вала

3.1.3. Диаметры тихоходного вала

3.2. Выбор подшипников

3.3.Основные размеры корпуса редуктора

4. Конструирование и расчет валов подшипников, шпоночных соединений

4.1. Тихоходный вал

4.1.1. Построение эпюр изгибающих и крутящих моментов

4.1.2. Расчет вала на сопротивление пластическим деформациям

4.1.3. расчет вала на сопротивление усталости

4.1.4. Расчет подшипников тихоходного вала

4.1.5. Расчет шпоночных соединений тихоходного вала

4.2. Промежуточный вал

4.2.1. Расчет шпоночного соединения промежуточного вала  с цилиндрическим колесом

4.3. Быстроходный вал

4.3.1. Построение эпюр изгибающих и крутящих  моментов

4.3.2. Расчет вала на сопротивление пластическим деформациям

5  Конструкция и эксплуатация установки.

5.1. Конструкция редуктора. Смазка зубчатых передач, подшипников. Для червячного редуктора - тепловой расчет.

5.2. Выбор стандартных муфт.

5.3. Конструкция рамы (плиты), выбор фундаментных болтов.

5.4.Эксплуатация установки. Техника безопасности.

Список используемой литературы

Полный набор графического материала и спецификаций
