Разработка привода с червячным редуктором ленточного транспортера с тяговым усилием 4,25 кН

Код: 02.01.01.07.03.80

Чтобы скачать работы – и поучаствуй в развитии сайта

Как тут скачать?

Пояснительная записка (в программе Word) 22 с., 3 литературных источника

Чертежи (в программе Компас 3Dv) 7 листов, спецификация 3 листа

ВУЗ МГТУ им.Баумана

Описание

В курсовой работе по деталям машин выполнена разработка конструкции привода ленточного транспортера.

Технические данные:

Мощность электродвигателя P=3 кВт

Частота вращения электродвигателя n=1410 об/мин

Общее передаточное число привода U=60.

Тяговое усилие на ленте транспортера F=4.25 кH.

Скорость ленты V=0.55 м/с.

Допустимое осевое смещение, не более валов А и Б 3 мм

Допустимое радиальное смещение, не более валов А и Б 0,1 мм

Допустимое угловое смещение, не более валов А и Б 0,6 мм/мм

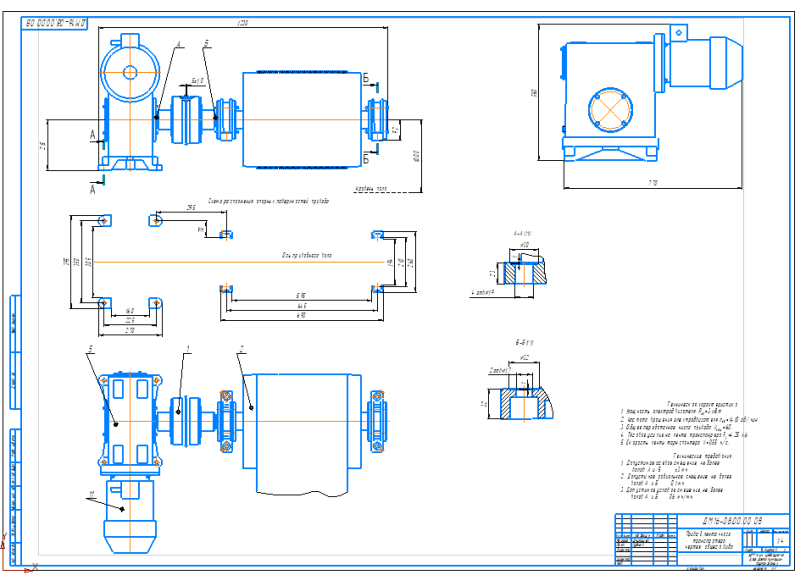

Чертеж общего вида привода ленточного конвейера А1 со схемой расположения опорных поверхностей привода.

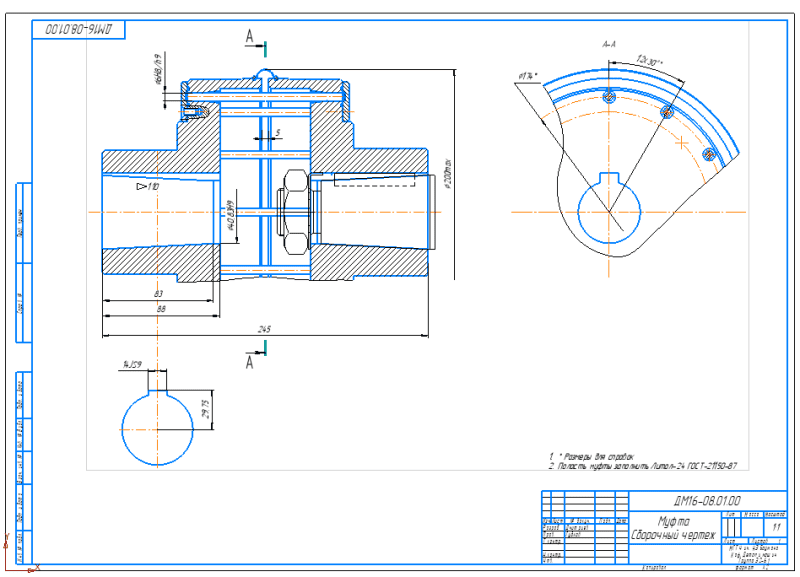

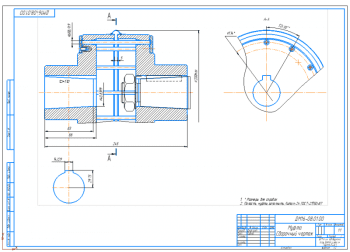

Сборочный чертеж муфты А3

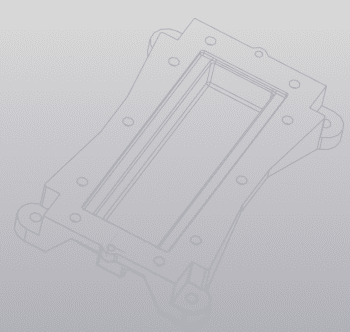

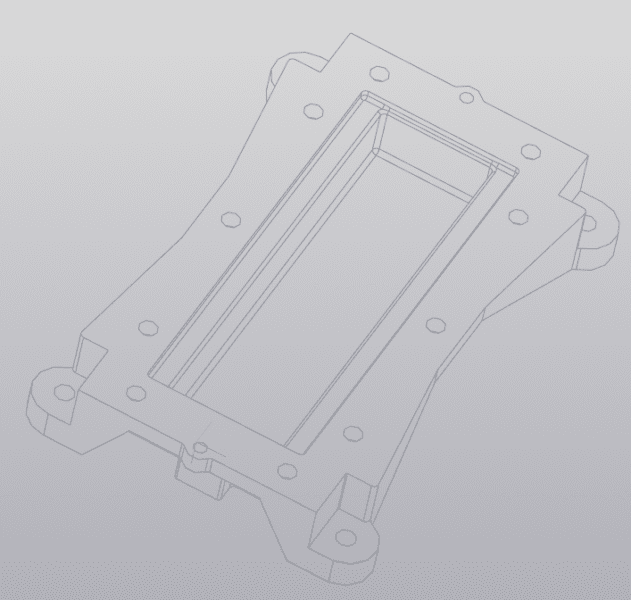

Чертеж 3D-модели крышки

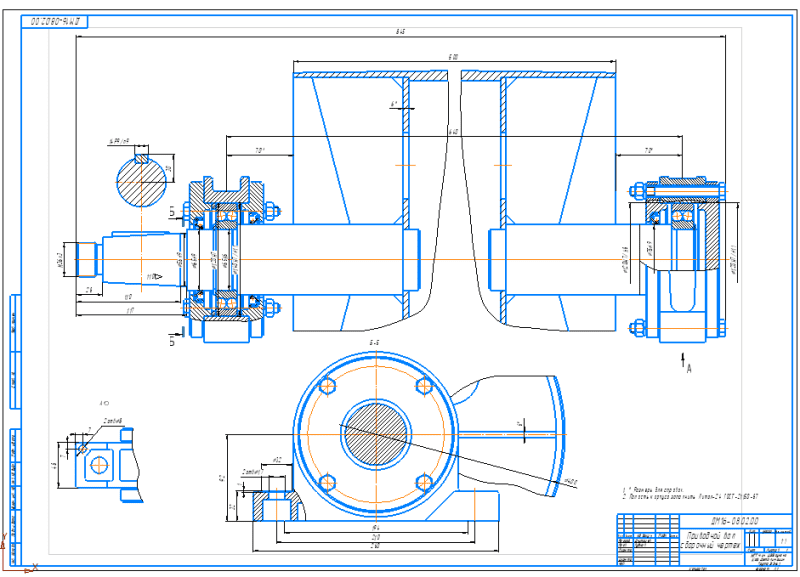

Приводной вал в сборе А1

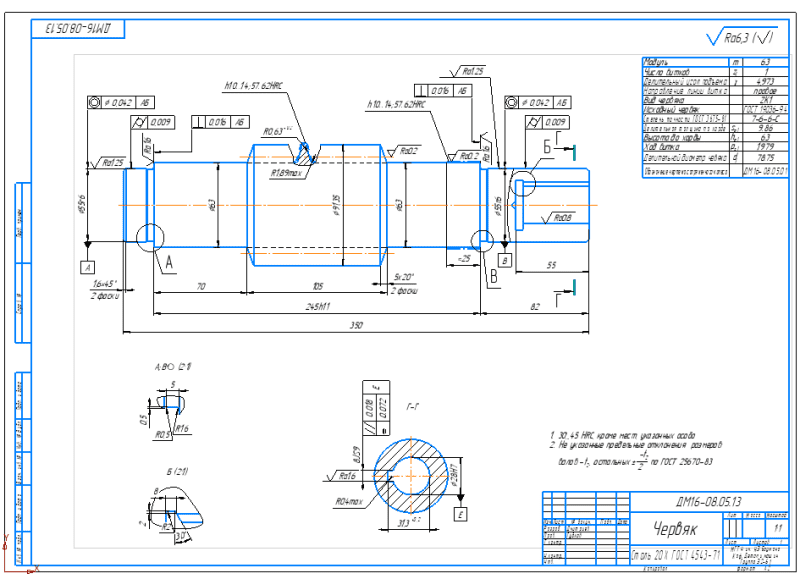

Рабочий чертеж детали червяк из стали 20Х А2: модуль 6,3; число витков 1; направление линии витка – правое

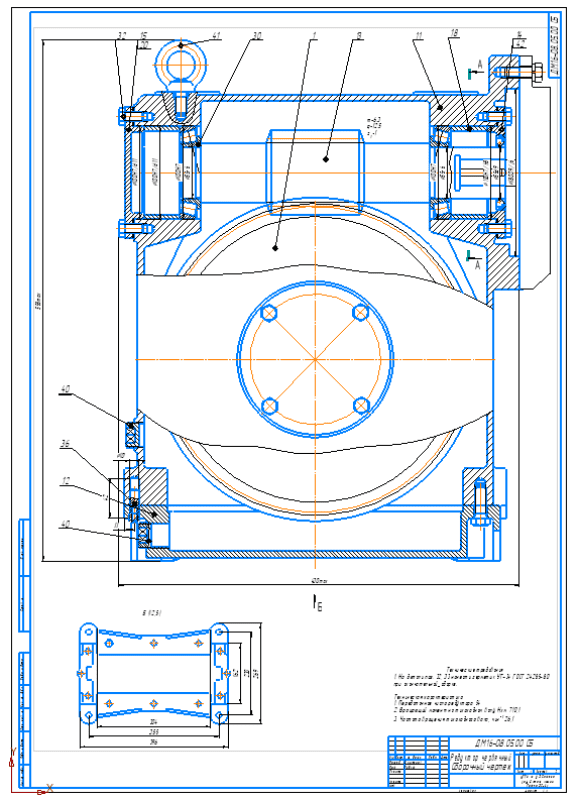

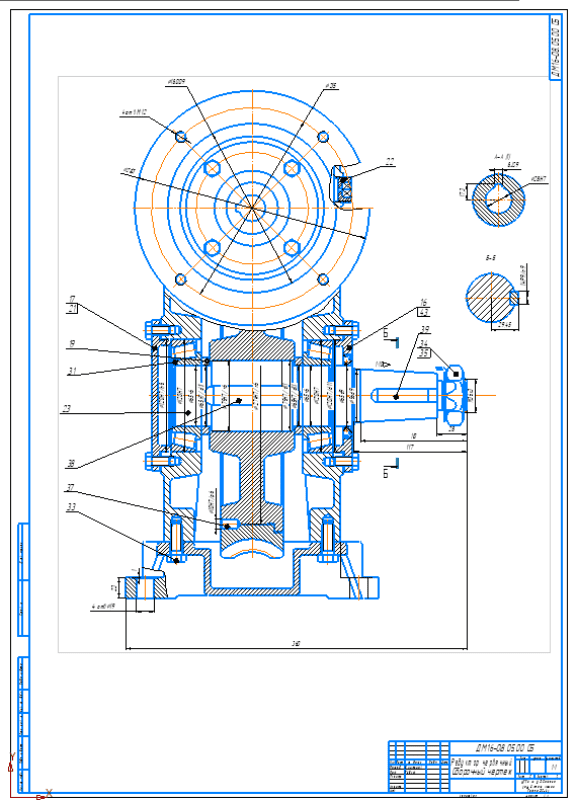

Червячный редуктор в сборе А1:

На детали поз. 32, 33 нанести герметик УТ-34 ГОСТ 24285-80 при окончательной сборке.

Передаточное число редуктора 54

Вращающий момент на тихоходном валу, 710,1 Нм

Частота вращения тихоходного вала, 26,1 мин

Подготовка исходных данных для расчета редуктора на ЭВМ и выбор электродвигателя
Расчет червячного редуктора
Предварительный расчет валов
Уточнённый расчёт валов.
Расчёт подшипников на долговечность.
Выбор смазки редуктора
Проверка прочности шпоночного соединения
Расчёт штифтового соединения.
Расчет сварного соединения.
Расчет крышек подшипников.
Расчет муфты
Список используемой литературы
