Разработка привода цепного транспортера со скоростью движения тяговой цеп 0,8 м/с

Состав чертежей

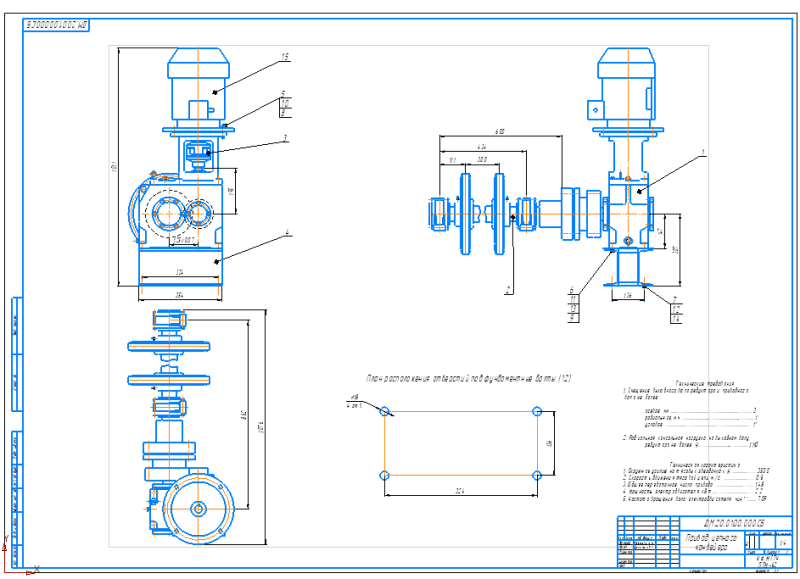

1. Чертеж общего вида привода цепного конвейера с планом расположения отверстий под фундаментные болты А1:

Технические требования

Смещение выходного вала редуктора и приводного вала не более:

           осевое, 3 мм

           радиальное, 1 мм

           угловое 1

Радиальная консольная нагрузка на выходном валу редуктора не более 1110 Н

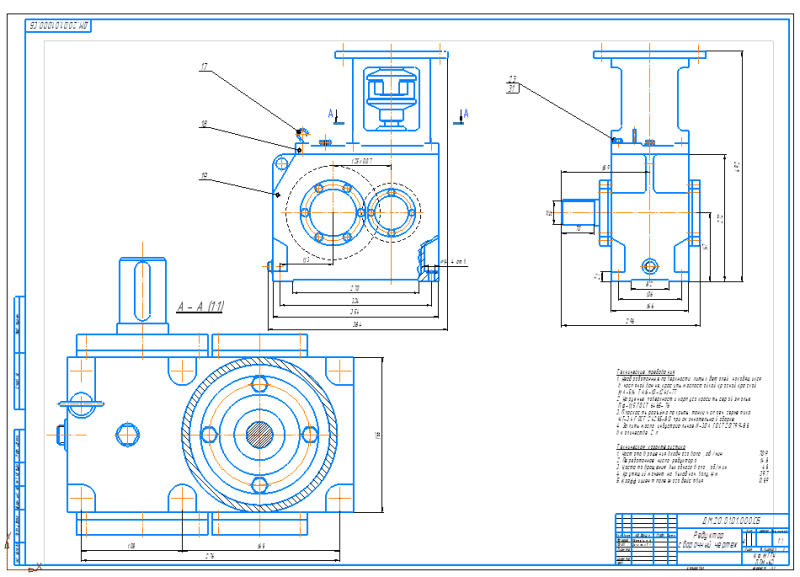

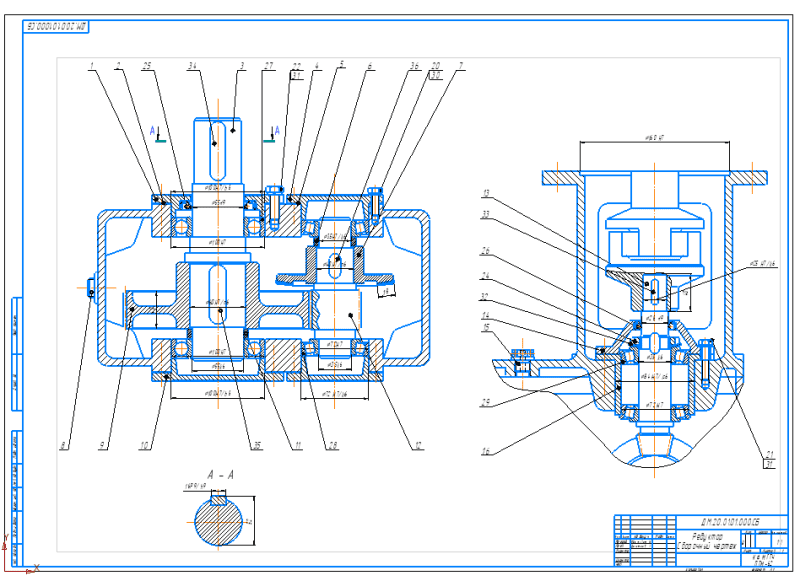

2. Сборочный чертеж редуктора А1:

Необработанные поверхности литых деталей, находящихся в масляной ванне, красить маслостойкой красной краской МА-514 ТУ 6-10-1241-77

Наружные поверхности корпуса красить серой эмалью ПФ-115 ГОСТ 6465-76

Плоскость разъёма покрыть тонким слоем герметика УТ-34 ГОСТ 24285-80 при окончательной сборке

Залить масло индустриальное И-30А ГОСТ 20799-88 в количестве 2 л

Частота вращения входного вала , об/мин                  709

Передаточное число редуктора                                14,8

Частота вращения выходного вала , об/мин                  48

Крутящий момент на выходном валу, Нм                     397

Коэффициент полезного действия                            0,89

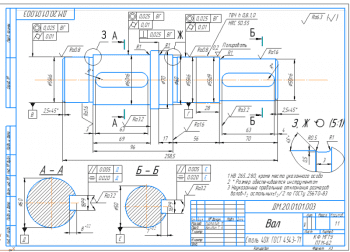

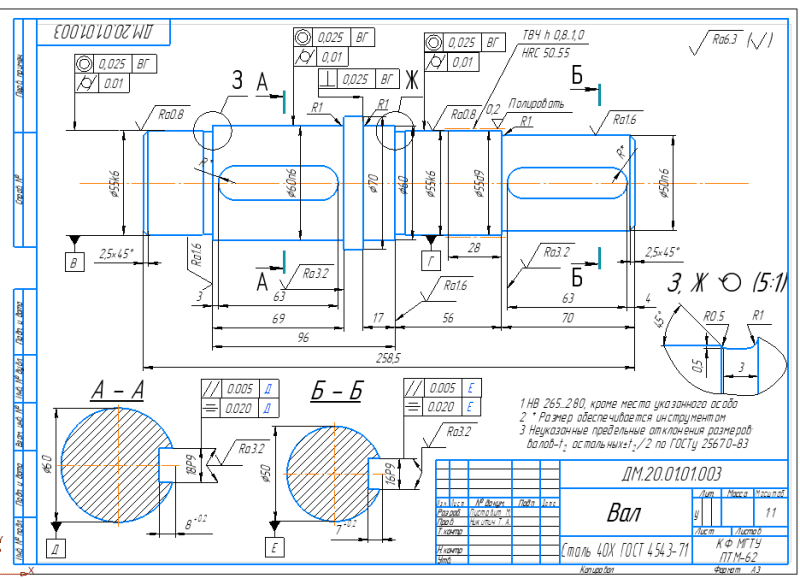

3. Рабочий чертеж детали вал А3

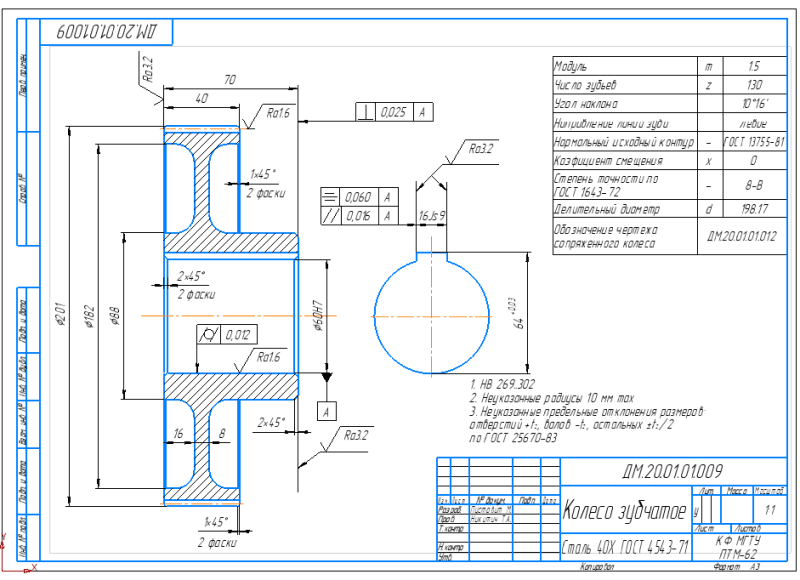

4. Чертеж зубчатого колеса из стали 40Х А3 с модулем 1,5; числом зубьев 130 и направлением линии зуба – левым
5. Сборочный редуктора в разрезе А1

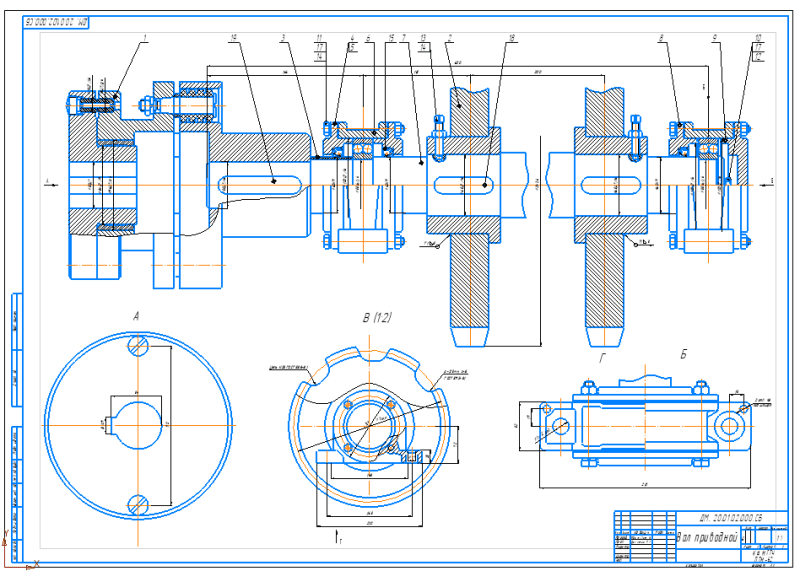

6. Вал приводной в сборе А1

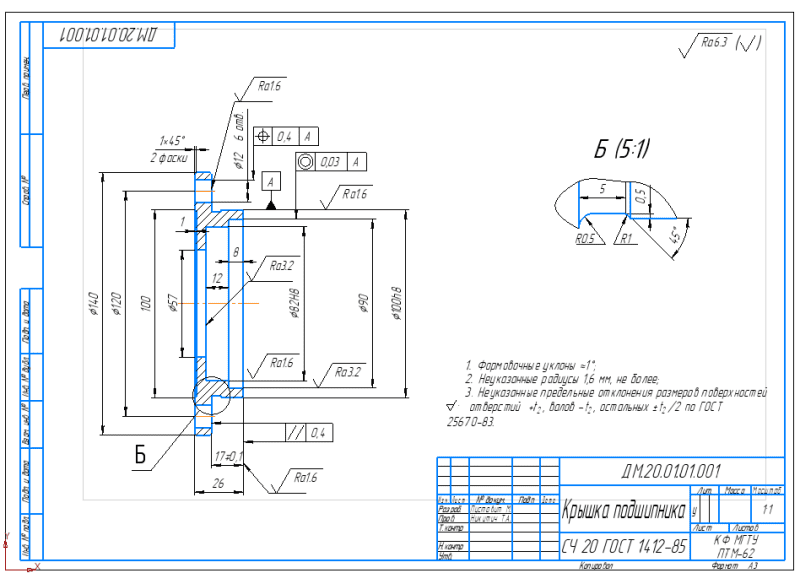

7. Чертеж крышки подшипника А3

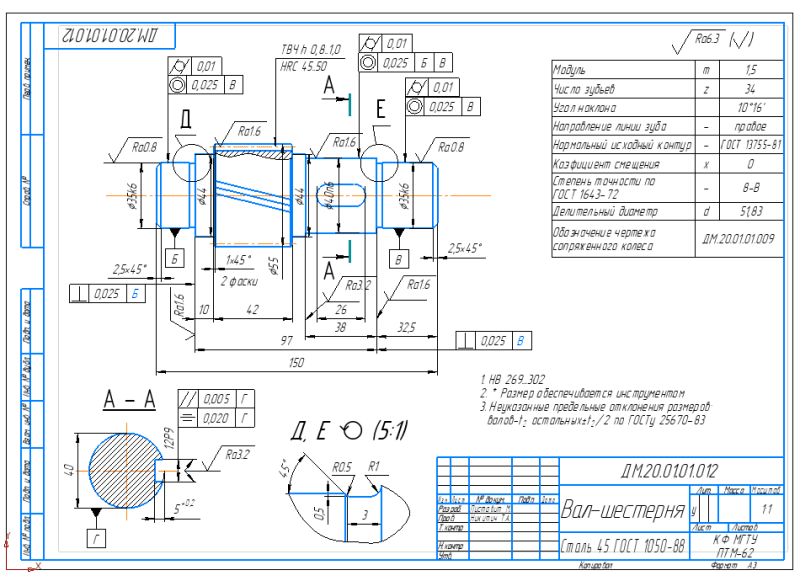

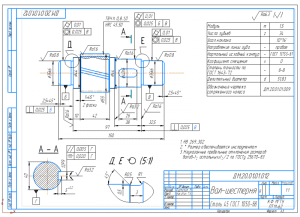

8. Деталь вал-шестерня из стали 45 А3

Содержание

1. Составление кинематической схемы
2. Выбор электродвигателя и кинематический расчёт
3. Проектный и проверочный расчёт зубчатых передач
4. Предварительный расчёт валов
5. Расчет звездочек приводного вала
6. Расчет шпоночных соединений
7. Выбор и проверка долговечности подшипников качения
8. Уточнённый расчёт наиболее нагруженного вала на усталостную прочность и жёсткость
9. Подбор муфты
10. Выбор сорта масла
