Проектирование привода с цилиндрическим соосным редуктором

Код: 02.01.01.07.03.84

Разместил: Варламов Сергей

Чтобы скачать работы – и поучаствуй в развитии сайта

Как тут скачать?

Закрыть работу?

Поиск по словам: Привод, Цилиндрический, Соосный, Муфта, Цилиндрический редуктор, Соосный редуктор, Комбинированная муфта

Пояснительная записка (в программе Word) 50 с., 3 литературных источника

Чертежи (в программе Компас 3Dv) 6 листов, спецификация

Описание

В работе выполнено курсовое проектирование по деталям машин привода с цилиндрическим соосным редуктором.

Усилие не тросе F=10 кН.

Скорость подъема груза V=0,5 м/с.

Диаметр барабана d=150 мм.

Коэффициент использования суточный К_с=0,6.

Коэффициент использования годовой К_г=0,5.

Параметры электрического асинхронного трехфазного двигателя.

4А100L2У3 – асинхронный двигатель 4-й серии, закрытого, обдуваемого исполнения с короткозамкнутым ротором, с алюминиевой станиной и щитами, высотой оси вращения 100мм, большим установочным размером по длине станины, двух полюсный, климатического исполнения У, категории размещения Мощность электродвигателя Рэд=5,5 кВт. Частота вращения ротора 1445 об/мин.

Состав чертежей

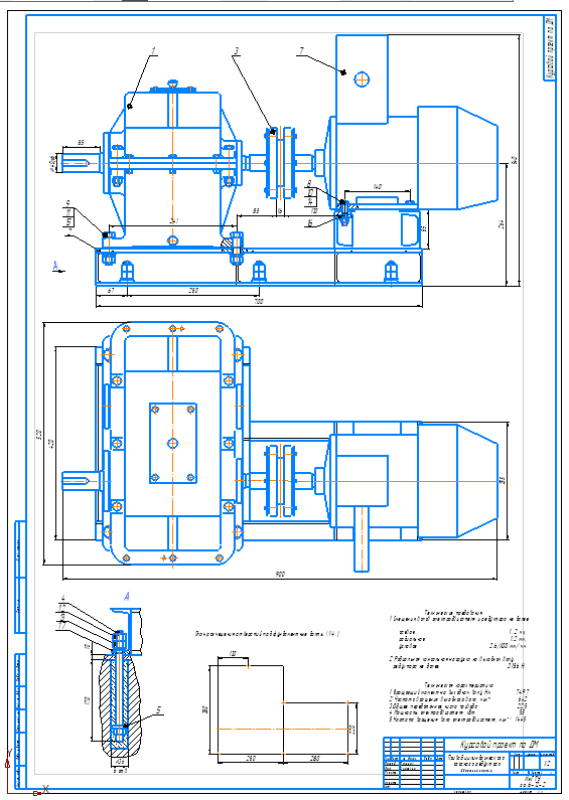

Чертеж общего вида привода цилиндрического соосного редуктора А1

Смещения валов электродвигателя и редуктора не более:

осевое 1...2 мм;

радиальное 1...2 мм;

угловое 2.6/100 мм/мм.

Радиальная консольная нагрузка на выходном валу редуктора не более 3186 Н.

Вращающий момент на выходном валу, Нм 749,7

Частота вращения выходного вала, мин 64,2

Общее передаточное число привода 22,5

Мощность электродвигателя, кВт 5.5

Частота вращения вала электродвигателя, мин 1445

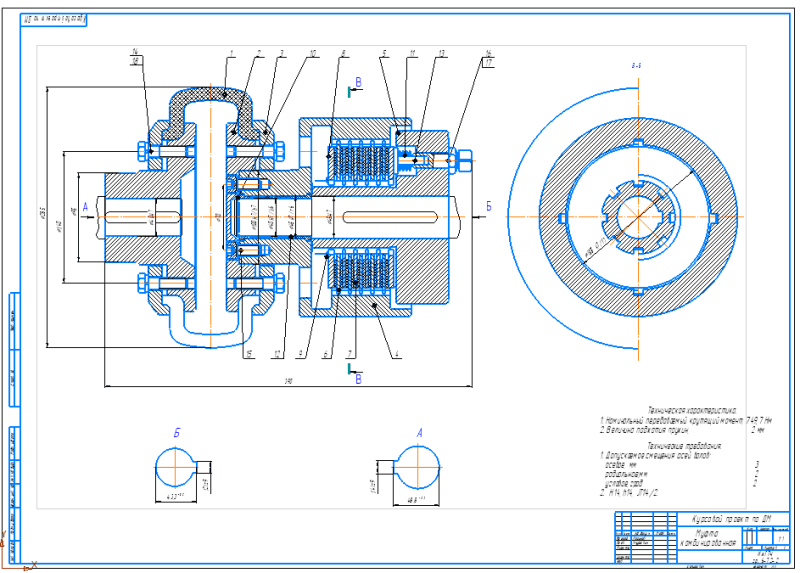

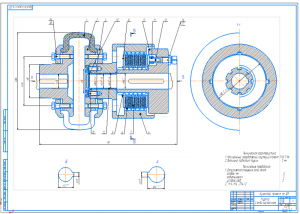

Комбинированная муфта в сборе А1: номинальный передаваемый крутящий момент 749,8 Нм; величина поджатия пружина 2мм; допускаемое смещение осей валов: осевое 3мм, радиальное 2мм, угловое 2 градуса

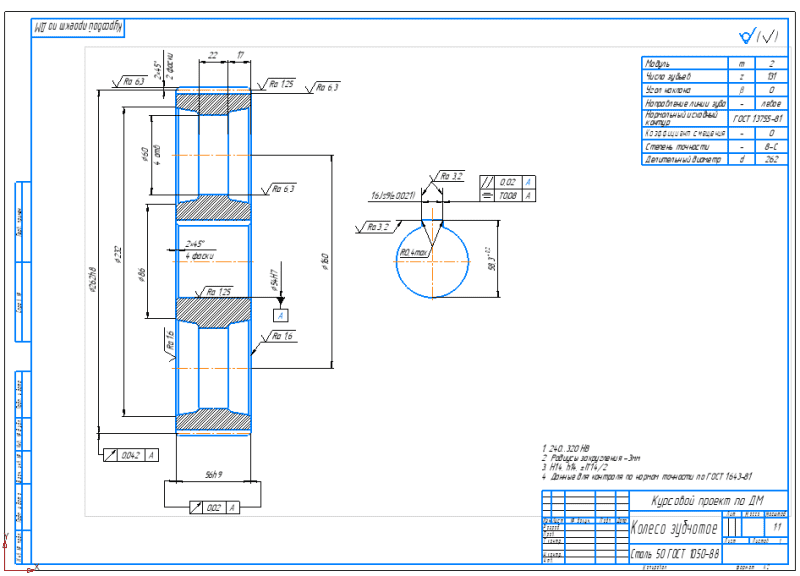

Зубчатое колесо из стали 50: модуль 2, число зубьев 131, направление линии зуба левое А2

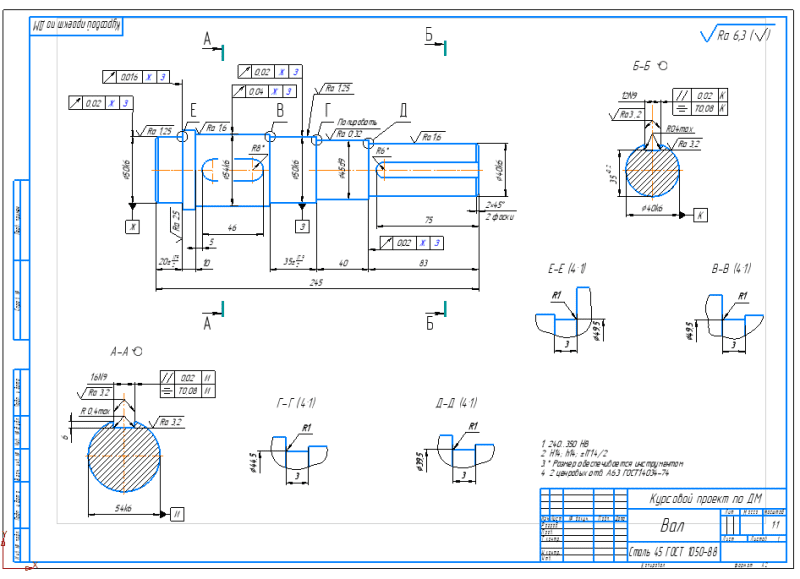

Рабочий чертеж вала А2

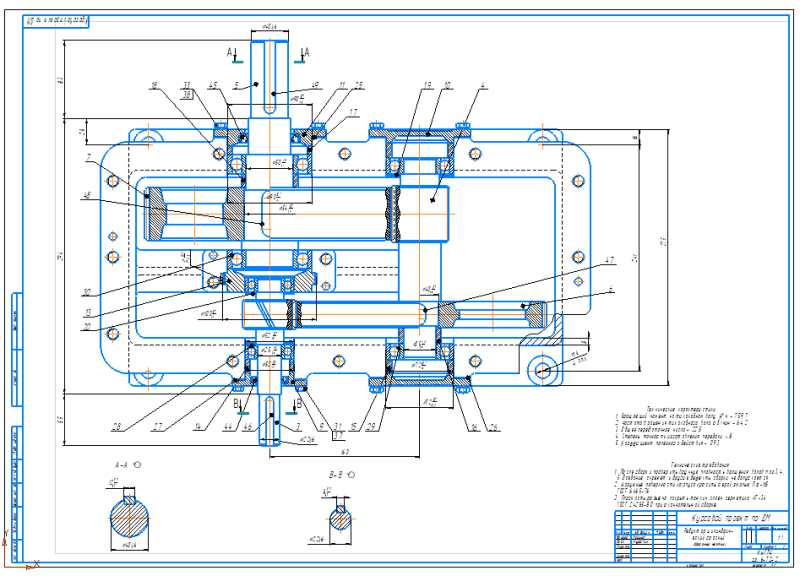

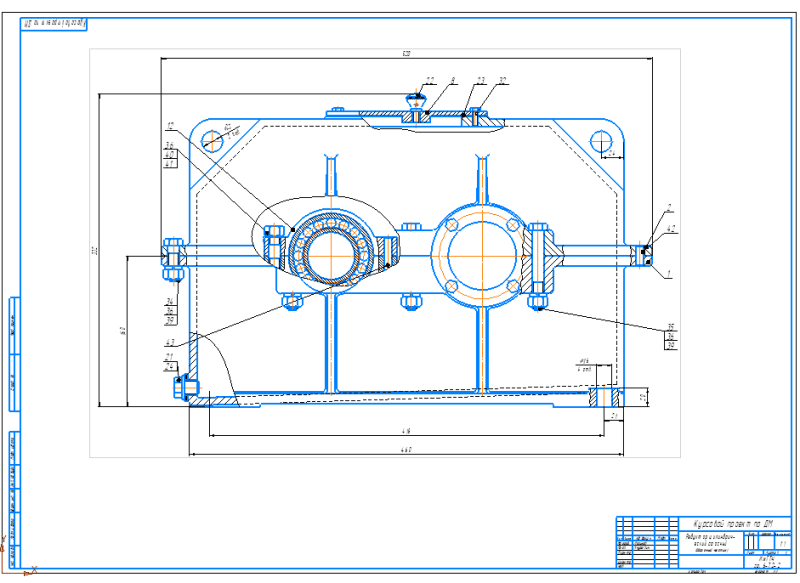

Сборочный чертеж редуктора цилиндрического соосного А1:

Вращающий момент на тихоходном валу, Н*м - 759,7

Частота вращения тихоходного вала, об/мин - 64,2

Общее передаточное число - 22,5

Степень точности изготовления передачи - 8

Коэффициент полезного действия

После сборки проверить вручную плавность вращения валов поз.3, 4,

Заедание, скрежет и другие дефекты сборки не допускаются.

Наружные поверхности корпуса красить серой эмалью ПФ-115 ГОСТ 6465-76

Плоскость разъема покрыть тонким слоем герметика УТ-34 ГОСТ 24285-80 при окончательной сборке
