Проектирование привода к горизонтальному шнековому питателю с горизонтальным одноступенчатым редуктором с косозубыми цилиндрическими колесами

Описание

Рассматриваемый в курсовой работе механический привод к горизонтальному шнековому питателю, который  состоит из электродвигателя, соединительной муфты, цилиндрического одноступенчатого редуктора и ременной передачи.

Проектируемый горизонтальный одноступенчатый редуктор с косозубыми цилиндрическими колесами предназначен для передачи вращающего момента между двумя параллельными осями. Редуктор состоит из зубчатой передачи, смонтированной на валах с подшипниками качения в литом чугунном корпусе. Корпус редуктора состоит из картера и крышки, скрепленных болтами. Разъем корпуса – горизонтальный, проходит по осям валов. В месте соединения поверхности картера и крышки пришабрены, при окончательной сборке покрыты герметиком. Положение крышки относительно корпуса фиксируется двумя штифтами, расположенными по диагонали.

Шестерня проектируется заодно с ведущим валом (вал-шестерня). Колесо насажено на ведомый вал по посадке H7/r6, вращающий момент передается призматической шпонкой. Смещение колеса ограничивает с одной стороны буртик ведомого вала, а с другой – распорная втулка, внутреннее кольцо подшипника и наружное кольцо подшипника, которое упирается в крышку подшипника.

Ведущий и ведомый валы редуктора установлены на радиальных шариковых подшипниках. Подшипники регулируются подбором металлических прокладок, устанавливаемых между уплотнительными прокладками со стороны глухих крышек.

Смазка передачи и подшипников осуществляется разбрызгиванием жидкого масла, заливаемого через смотровое отверстие в крышке корпуса. Уровень масла проверяют жезловым маслоуказателем. Отработанное масло сливают через отверстие, расположенное в нижней части корпуса, которое закрывается резьбовой пробкой.

Верхняя смотровая крышка редуктора снабжена ручкой-отдушиной, отверстие в которой соединяет закрытую полость редуктора с атмосферой. Для подъема и транспортировки редуктора в крышке корпуса выполнены проушины с отверстиями для троса. Для облегчения разъединения крышки с корпусом во фланцах крышки  предусмотрены резьбовые отверстия для отжимных винтов.

Задание к курсовой работе:

Рассчитать и спроектировать привод к горизонтальному шнековому питателю.

Дополнительные требования:

1. Спроектировать ременную передачу с числом ремней 2-4, причем диаметр ведомого шкива должен быть не больше диаметра ведомого зубчатого колеса;
2. Для входного вала редуктора спроектировать муфту-шкив шариковую предохранительную;

Схема привода:

Момент сопротивления шнека, М_с = 370 H∙м;

Частота вращения шнека, n = 70 мин^-1;

Коэффициент использования суточный, Кс = 0,7;

Коэффициент использования годовой, Кг = 0,4;

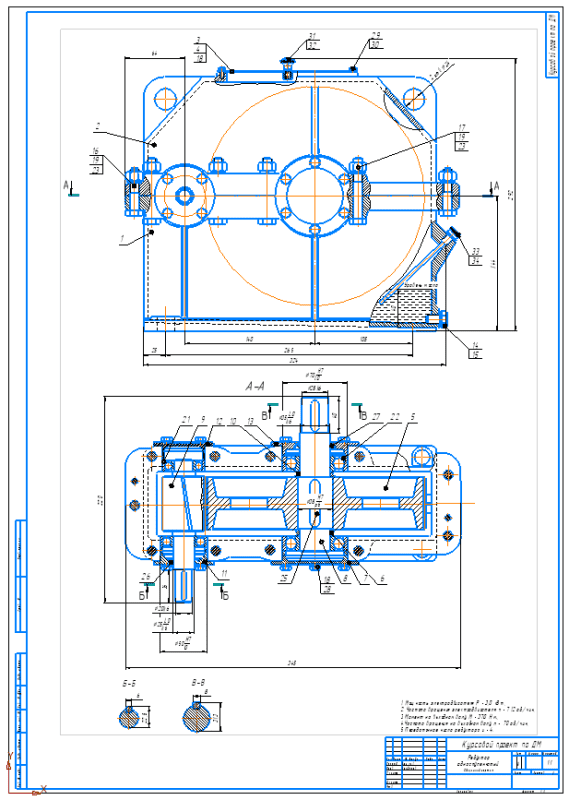

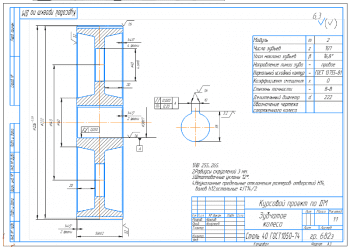

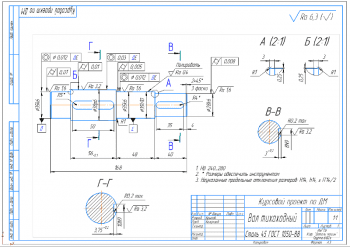

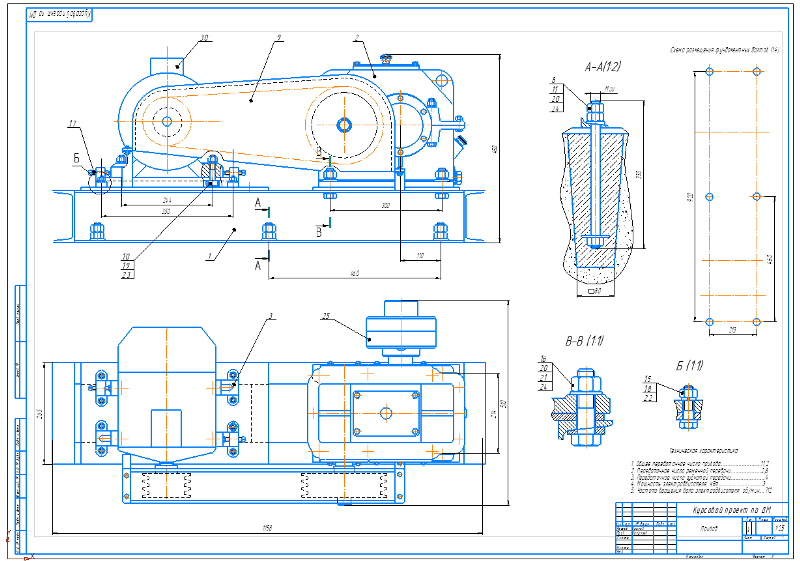

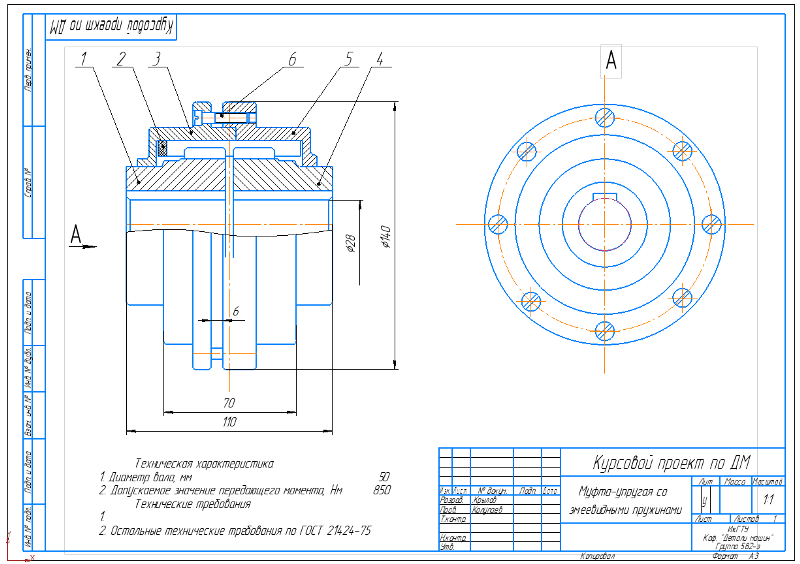

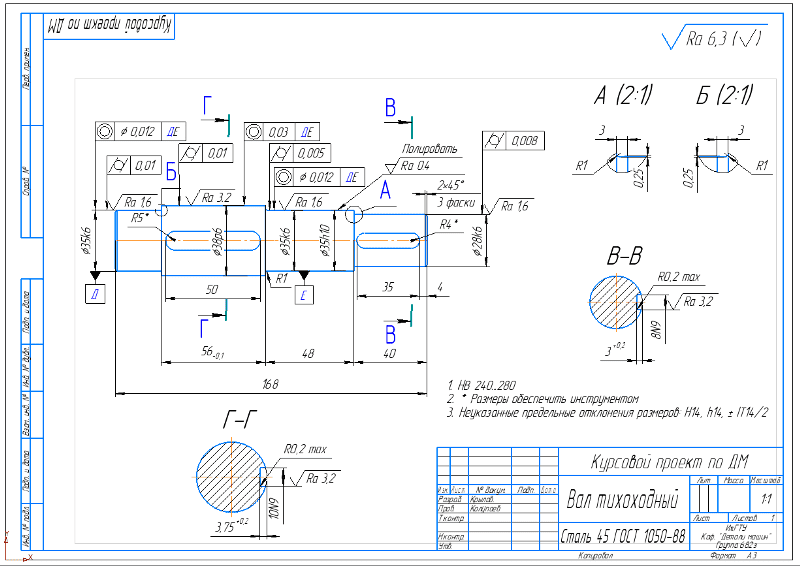

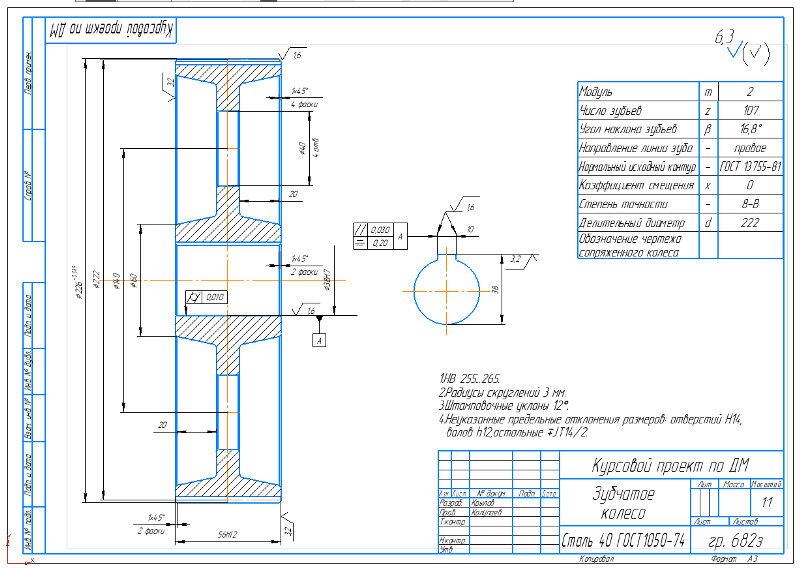

Спроектированный привод и горизонтальный одноступенчатый редуктор с косозубыми цилиндрическими колесами представлен на сборочном чертеже формата А1. Рабочие чертежи ведомого вала, зубчатого колеса, предохранительной муфты выполнены на формате А3. Чертеж привода и схема расположения фундаментных болтов приведены на чертеже формата А1. Спецификации к чертежам прилагаются.
